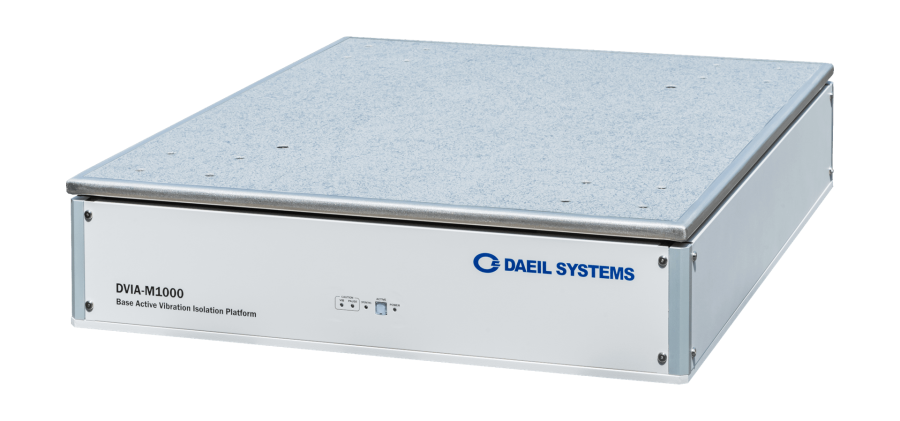

底座式主動隔振平臺
DVIA-MB系列專為電子顯微鏡設計
DVIA-MB系列是全球最先進的主動隔振系統，專為需要絕對振動控制環境的高性能電子顯微鏡特別研發。
特征
1.亞赫茲隔振性能
DVIA-MB 系列嵌入了最先進的主動振動控制算法，
可在六個自由度下提供 1 Hz 時 50% – 80% 的隔振效果，在 2 Hz 時提供 90% 的隔振效果。
2.專為高端電子顯微鏡設計
DVIA-MB 是根據電子顯微鏡的規格定制的基礎平臺。DVIA-MB 提供絕對的振動控制環境，使電子顯微鏡能夠在 1 Hz 下提供 50% – 80% 的振動隔離，從而獲得生物和非生物標本的高分辨率圖像，而電子顯微鏡極易受到這些低頻振動的影響。
3.反饋和饋送控制算法
DVIA 系列使用反饋控制算法連續檢測干擾隔離表面的振動，并立即做出反應以實時減少振動。DVIA 系列采用前饋控制算法，在地板振動傳遞到安裝在主動隔振系統上的設備之前，提前過濾掉地板振動。
4.所有六個自由度的主動隔振
DVIA 系列控制三個平移度（X、Y 和 Z）和三個旋轉度（俯仰、滾動和偏航）的振動。
性能
??1Hz低頻段?振動抑制率：50%-80%
??≥2Hz頻段?振動抑制率：≥90%
規格
| 型號 | DVIA-MB1000 | DVIA-MB3000 | DVIA-MB6000 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 平臺尺寸（長 x 寬 x 高） | 定制 | ||||||||
| 負載能力 | 500 – 1700 公斤 | 1500 – 3500 公斤 | 3000 – 6000 公斤 | ||||||
| 驅動器 | 電磁執行器 | ||||||||
| 最大執行器力 | 垂直： 40 N， 水平： 20 N | 垂直： 80 N， 水平： 40 N | |||||||
| 自由度 | 6 度 | ||||||||
| 有源隔離范圍 | 0.5 – 100 赫茲 | ||||||||
| 1 Hz 時的隔振 | 50% – 80% | ||||||||
| ≥2 Hz 時的隔振 | ≥90% | ||||||||
| 輸入電壓 （V） | AC100 – 240V / 50 – 60 赫茲 / 1A | ||||||||
| 功耗 （W） | 最大 110W，正常運行時 <50 W | ||||||||
| 工作范圍 | 溫度 （°C） | 5 – 50 °C | |||||||
| 濕度 （%） | 20 – 90% | ||||||||
| 所需氣壓 | ≥ 0.5 MPa （≥ 5 bar） | ||||||||
應用
- 掃描電子顯微鏡技術(Scanning Electron Microscopy, SEM)
- 透射電子顯微鏡技術(Transmission Electron Microscopy, TEM)
- 掃描透射電子顯微鏡技術(Scanning Transmission Electron Microscopy, STEM)
- 掃描隧道電子顯微鏡技術(Scanning Tunneling Electron Microscopy, STEM)
- 核磁共振波譜技術(Nuclear Magnetic Resonance Spectroscopy, NMR)
- 單晶X射線衍射技術(Single Crystal X-ray Diffraction, SC-XRD)
