DAEIL SYSTEMS隔振工作站、DVID-H 系列光工作站、提供結構阻尼和隔振、可用于根據設備規格構建定制光學工作站
DVID-H 系列是一款高性能、符合人體工程學的工作站，帶有光學面包板，可提供結構阻尼和隔振。選件和附件可用于根據設備規格構建定制光學工作站。
結構：
蜂窩芯面包板的結構阻尼
出色的隔振性能
自動調平系統
符合人體工程學的設計，適合坐著的用戶

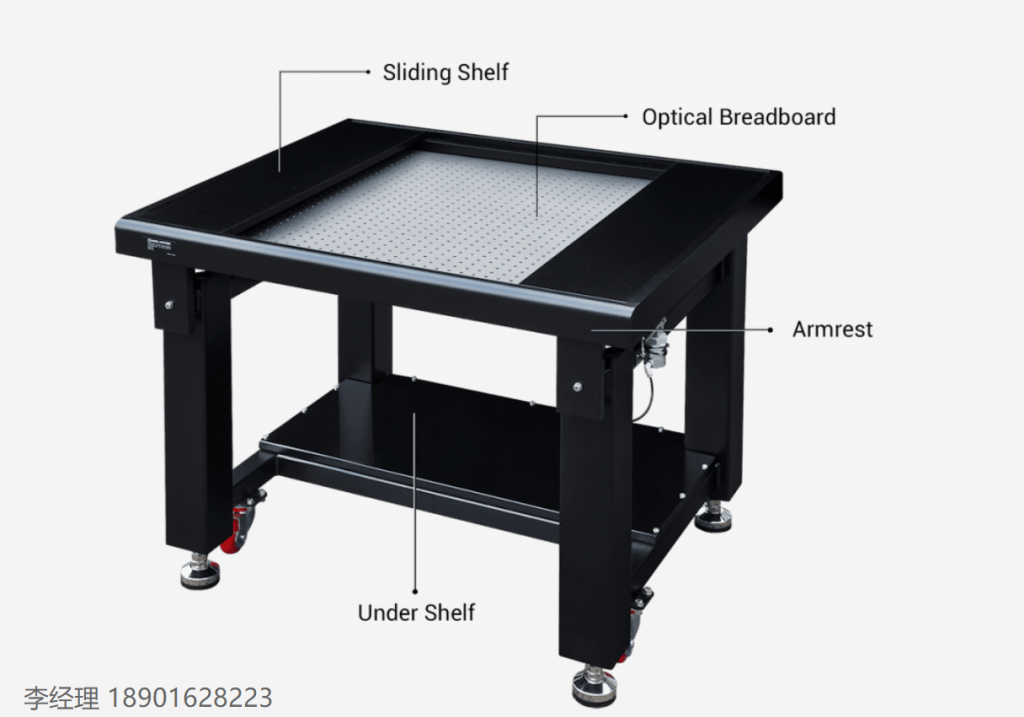

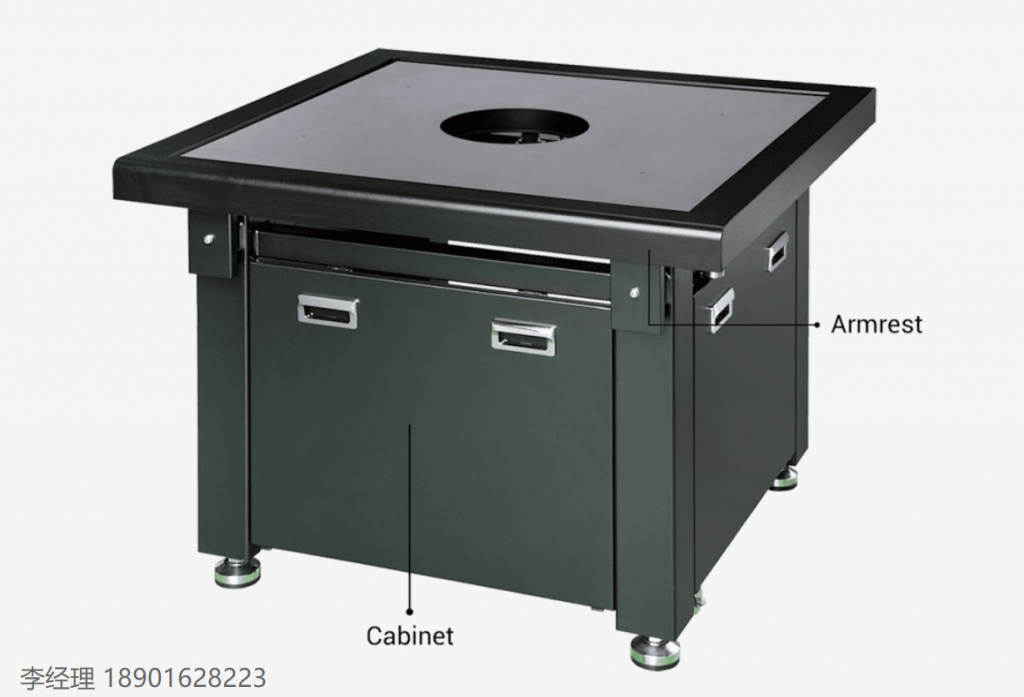

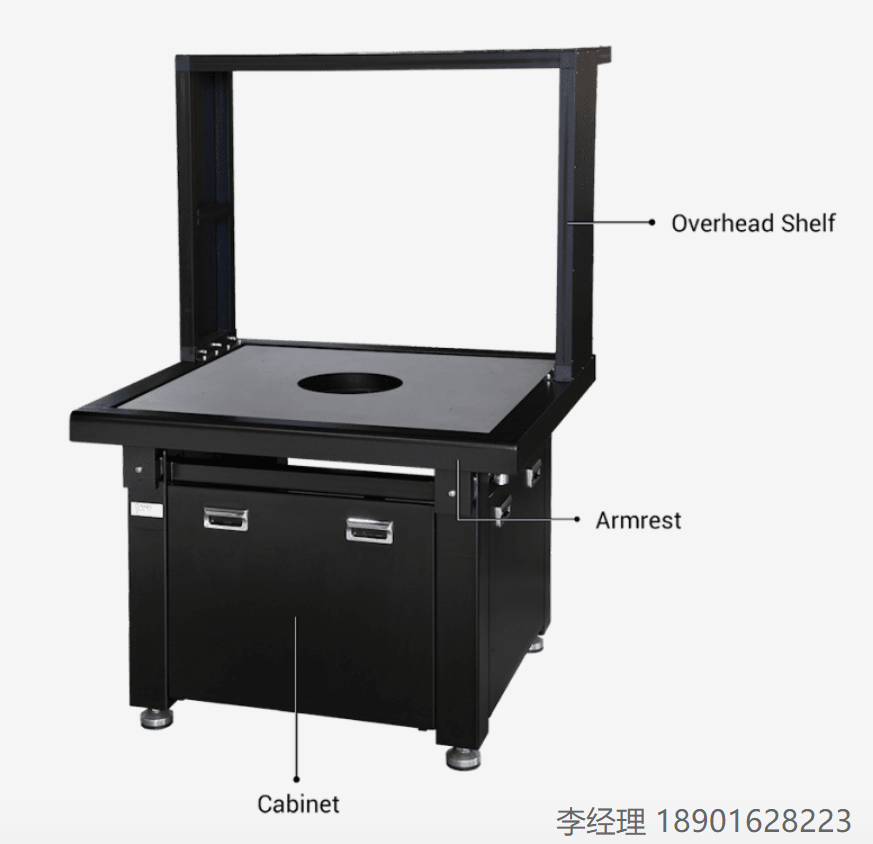

可選附件可以設計到光學工作站中
根據設備/個別規格定制
10 Hz 時隔振 80% – 90%
| 建設 | 性能 | ||
|---|---|---|---|
| 核心 | 鋼蜂窩芯， 0.25 毫米（1 英寸）厚的箔 | 隔離系統 | 氣動隔離 |
| 表面平整度 | ±0.1 毫米（±0.004 英寸）超過 600 平方毫米（2 英尺） | 隔離器類型 | ISO-S 系列 |
| Top Skin | 430 系列鐵磁不銹鋼 4.0mm 厚 | 諧振頻率 | 垂直/水平 1.5 – 3.0 Hz |
| 底皮 | 4.5mm 厚碳鋼板 | 10Hz 的隔振 | 80 – 90 % |
| 安裝孔 | M6-1.0 （1/4-20） | 最大負載能力 | 300 公斤 |
| 安裝孔模式 | 25 毫米（1 英寸）網格 | 自動調平 | 是的 |
| 安裝孔邊界 | 37.5 毫米（1.5 英寸） | 調平重復性 | 標準調平閥 = ±1.0 mm 精密調平閥 = ±0.05 |
| 安裝孔密封 | 21 毫米深的耐化學腐蝕尼龍蓋 | 所需氣源 | 3-5kg/cm2 氮?dú)饣驂嚎s空氣 |
| 阻尼 | 寬帶阻尼 | 高度調節 | ±20 毫米 |
訂購信息
訂購表
| 型號 | 隔振面積 W1xD1（mm） | 尺寸 WxDxH（mm） | 重量 （kg） |
|---|---|---|---|
| 型號 DVID-H-0907M/E-50T/100T-（H） | 900 x 700 像素 | 955 x 785 x 高 | 232 / 252 |
| 型號 DVID-H-0908M/E-50T/100T-（H） | 900 x 800 | 955 x 885 x 高 | 255 / 280 |
| 型號 DVID-H-0909M/E-50T/100T-（H） | 900 x 900 像素 | 955 x 985 x 高 | 280 / 308 |
| 型號： DVID-H-1008M/E-50T/100T-（H） | 1000 x 800 像素 | 1055 x 885 x 高 | 297 / 314 |
| 型號： DVID-H-1009M/E-50T/100T-（H） | 1000 x 900 像素 | 1055 x 985 x 高 | 305 / 336 |
| 型號 DVID-H-1208M/E-50T/100T-（H） | 1200 x 800 | 1255 x 885 x 高 | 320 / 356 |
| 型號 DVID-H-1209M/E-50T/100T-（H） | 約1200 x 900 | 1255 x 985 x 高 | 353 / 391 |
