韓國DAEIL,光學平臺, 氣動支架（拉桿和腳輪）,雙腔設計,降低其諧振頻率,氣動隔離系統
設計隔振器的主要目標是將隔振器的固有頻率降低到盡可能低的水平，
以便在振動到達并干擾光學頂部之前過濾建筑物中的環境振動。
我們的集成氣動支架通過雙腔氣動隔振器和出色的阻尼技術實現低頻振動的隔離。

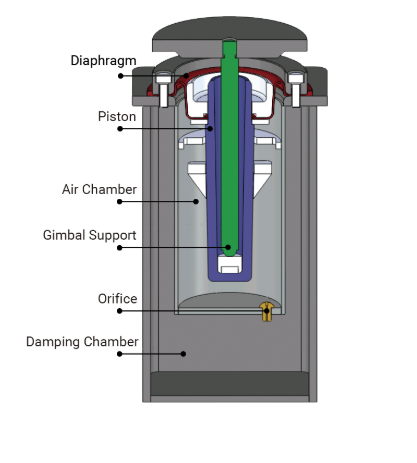

雙腔設計
氣動振動由兩個腔室組成，這兩個腔室經過獨特設計，可降低其諧振頻率，從而在低頻范圍內獲得更好的隔振性能并提高阻尼效率。
氣室的尺寸經過優化，并通過超軟滾動隔膜和活塞進行密封，軟化了剛度，進一步提高了垂直隔振性能。
氣動隔振器的萬向節支架作為機械過濾系統，充當萬向節，以最大限度地減少摩擦并減少水平位移。
卓越的阻尼
第二個腔室是一個阻尼室，通過孔口與氣室相連。當氣室產生恢復力時，
空氣流入阻尼室，孔口耗散空氣中的能量，從而對系統進行阻尼。當活塞上下移動時，
空氣被迫通過孔口，從而在有效載荷上產生阻尼力。這種類型的阻尼對于活塞
的大排量很強，而對于小排量則較小。這允許有效載荷的快速穩定時間，而不會影響小振幅
振動隔離性能。安裝在氣室和阻尼室之間的孔口可
快速限制光學臺面的移動或施加在光學臺面上的外力。
自動調平 – 調平閥
高性能調平閥可自動重新調平光學臺面，提供多種調平閥選項，從調平重復精度為 ±1.0 mm 的標準
調平閥到調平重復精度為 ±0.05 mm 的精密調平閥。如果需要穩定時間、調平
精度和調平重復性以滿足設備規格，則應選擇精密調平閥。
| 隔振系統 | 氣動隔離系統 | ||||||||||||
| 諧振頻率 | 1.2–1.7 赫茲 | ||||||||||||
| 10 Hz 時的隔振 | 80–99% | ||||||||||||
| 最大負載能力 | 100–3000 公斤 | ||||||||||||
| 自動調平 | 是的 | ||||||||||||
| 調平重復精度 | ±1.0 mm（標準調平閥 ）±0.05 mm（精密調平閥） | ||||||||||||
| 高度調節 | ±20 毫米 | ||||||||||||
| 必需的 CDA | 4–6 巴 | ||||||||||||
10 Hz 時隔振率為 80% – 99%
