振動測量設備：用于振動數據采集和振動分析
通過?Expert Vibro，我們成功地將復雜功能與高靈活性要求結合在一個用戶友好的振動測量設備中。這款振動測量設備開辟了新的應用領域，在這些領域中，以往使用振動測量技術的經濟性較低。
振動測量技術：緊湊、智能且快速
振動提供了關于軸承、軸和機械設備狀態的信息，通常對生產過程中的質量水平有重大影響。因此，應持續采集振動數據，智能評估并將其壓縮為用于監控的有意義數據。在關鍵情況下，機械設備需要在毫秒內停機。
Expert Vibro?將現代振動測量系統的需求和功能集成到一個高度緊湊的設備中。其他系統通常需要多臺設備，而 Expert Vibro 使振動測量變得簡單。系統安裝和熟悉時間短，用戶可以快速開始處理數據。
憑借?Expert Vibro?設備，Delphin 成功地將復雜功能的處理與高靈活性結合在一個用戶友好的系統中。振動測量系統現在可以在以往經濟上不可行的領域中使用。該設備配備了基于 ARM 技術的高性能雙核 FPGA 處理器，為用戶提供了充足的處理能力儲備。
用戶可以在電壓測量、IEPE 或軸振動傳感器之間切換。集成比較器和數字輸入允許靈活觸發。測量數據“實時”監控，在超出限值時，數字輸出可在毫秒內切換。
Expert Vibro?為用戶提供了分析和監控功能、智能信號處理、獨立的數據存儲能力以及多種現場總線連接——所有這些都集成在一個設備中。從一開始，用戶就可以節省成本并避免麻煩的接口問題。
產品亮點
- 4、8、12、16 個同步模擬輸入，每通道采樣率高達 50 kHz，可通過軟件選擇 IEPE、mV、mA 傳感器
- 集成比較器，支持?KeyPhasor? 傳感器
- 振動測量?jī)x內置?32 GB 數據記錄存儲器
- 4 個數字輸入，支持高達 1 MHz 的頻率測量
- 4 個模擬輸出，用于監控
- 8 個數字輸出
- 顯示屏，支持現場數據讀取
Expert Vibro 振動測量技術為您帶來的優勢
特別值得一提的是其模塊化信號處理系統，具有多種預處理功能。用戶可以選擇濾波器（如高通、低通或帶通濾波器）以及整流器、積分器、微分器或抽取器來構建預處理序列。多個預處理序列可以并行運行，以評估輸入信號。這為用戶提供了極高的靈活性。
使用?Expert Vibro?可以精確分析非周期性信號，例如故障診斷中的信號。在連續采樣模式下，即使是最小的不規則性也能被記錄。Expert Vibro?能夠完全獨立地進行測量、監控和記錄。它配備了內部數據存儲功能，使其特別可靠和安全。

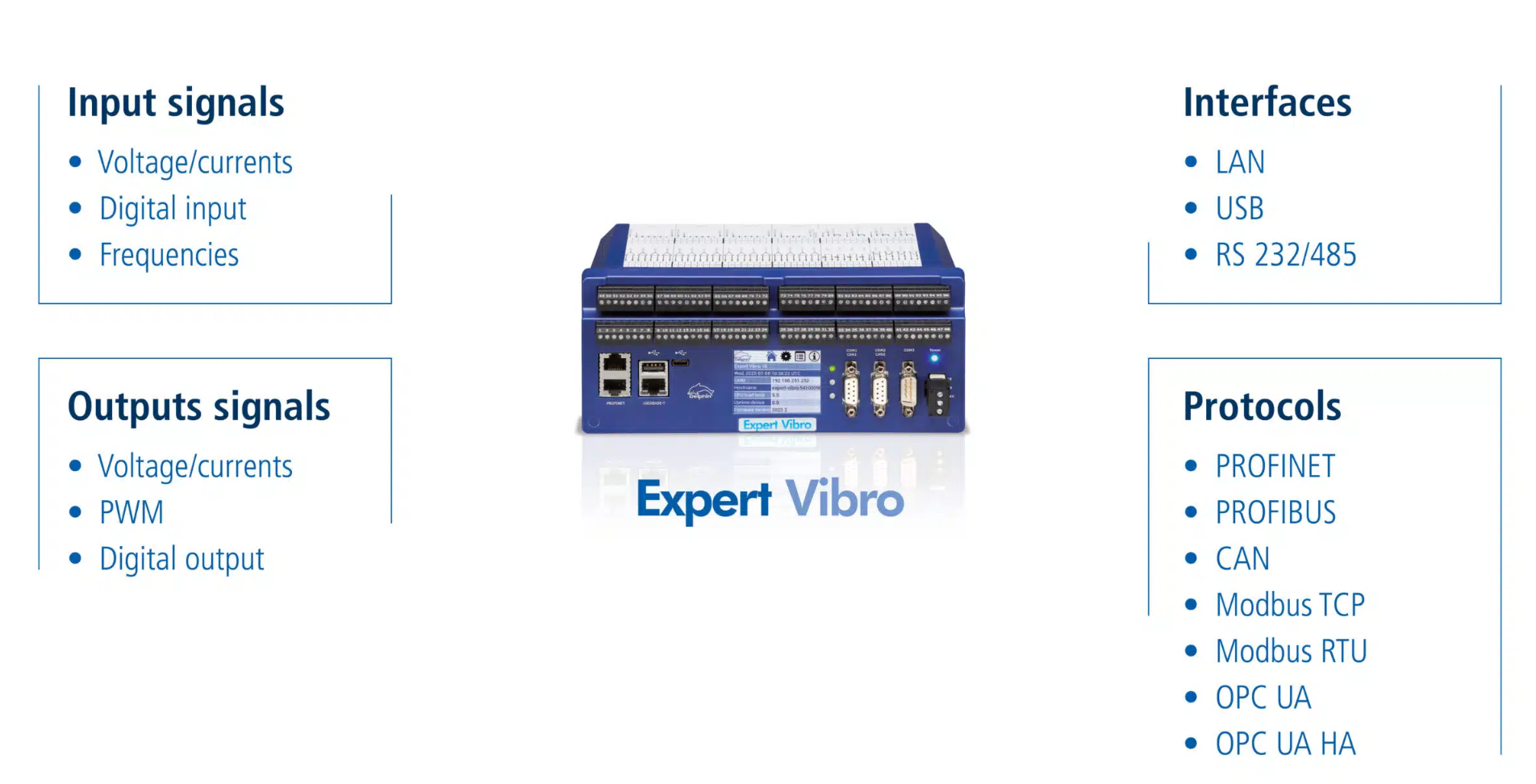

I/O 與接口
Expert Vibro 接口
在這里，您可以找到標準及可選的硬件接口和協議的概述。了解更多關于我們測量技術軟件多樣化接口的信息。
解決方案
- 軸振動監測與分析
- 機器和殼體振動監測
- 燃燒室振動監測
- 齒輪箱分析
- 滾動軸承監測與軸承損傷診斷
- 移動振動測量
- 氣隙監測
功能
多通道振動測量技術
采用先進的處理器技術和極高的精度進行振動測量。
Expert Vibro?配備 4、8、12 或 16 個同步模擬輸入，每通道采樣率高達 50kHz。它使用 24 位 A/D 轉換器，確保高精度測量。各通道之間完全電氣隔離，防止通道間出現任何橫向干擾。集成比較器和數字輸入允許靈活觸發。測量數據“實時”監控，最多 8 個數字輸出可在超出限值時在毫秒內切換。
軟件通道可用于將限值超限事件系統化分組為批量報警。除了使用數字輸出外，報警也可以通過現場總線接口處理。特征值或來自模擬輸入的原始時間信號可以輸出到兩個模擬輸出。
在這里，您可以找到標準及可選的硬件接口和協議的概述。了解更多關于我們測量技術軟件多樣化接口的信息。
版本
輸入/輸出
| 類型 | 4 通道 | 8 通道 | 12 通道 | 16 通道 |
|---|---|---|---|---|
| 模擬輸入 (mV, mA) | 4 | 8 | 12 | 16 |
| 模擬輸出 (mV, mA) | 4 | 4 | 4 | 4 |
| 數字/頻率輸入 | 4 | 4 | 4 | 4 |
| 數字輸出 | 8 | 8 | 8 | 8 |
FFT（快速傅里葉變換）集成在振動測量設備中
多功能軟件通道使?Expert Vibro?能夠執行復雜的分析和監控任務。所有相關的特征值均從頻譜和時間信號中獲取。頻譜通過在線計算（FFT）并與時間信號和特征值一起保存。用戶可以模塊化地確定特定通道所需的分析功能，包括高通、低通和帶通濾波器、積分器、FFT 算法等。
諧波振動監控是一個典型需求。相位測量提供必要的特征值。還可以計算奇次諧波，例如葉片通過頻率。為了監控頻帶，評估了速度自適應的窄帶特性，例如主頻率和頻帶的 RMS（均方根）或最大振幅。
通過可編程功能實現靈活性
Expert Vibro?配備了先進的信號處理功能，這些功能可以歸類為“軟件通道”。軟件通道使用戶能夠輕松配置限值監控、積分或在線計算等功能。即使是沒有編程經驗的用戶也可以生成并實施自己的監控和記錄系統。
該模塊化系統經過驗證且非常受歡迎。通過簡單的鼠標點擊即可創建和配置軟件通道，然后在設備內獨立運行。每個軟件通道都有一個或多個輸入和一個輸出，并且可以輕松相互鏈接。即使是復雜的任務也能輕松處理。所有功能均由強大的內部處理器獨立處理，確保?Expert Vibro?可靠運行。

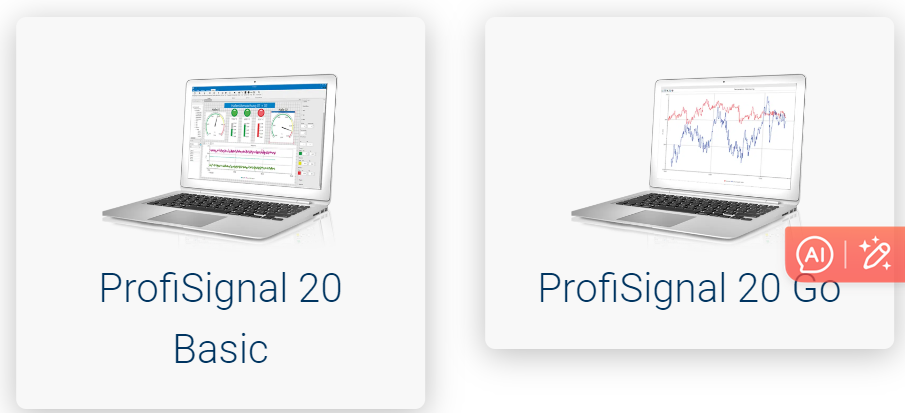

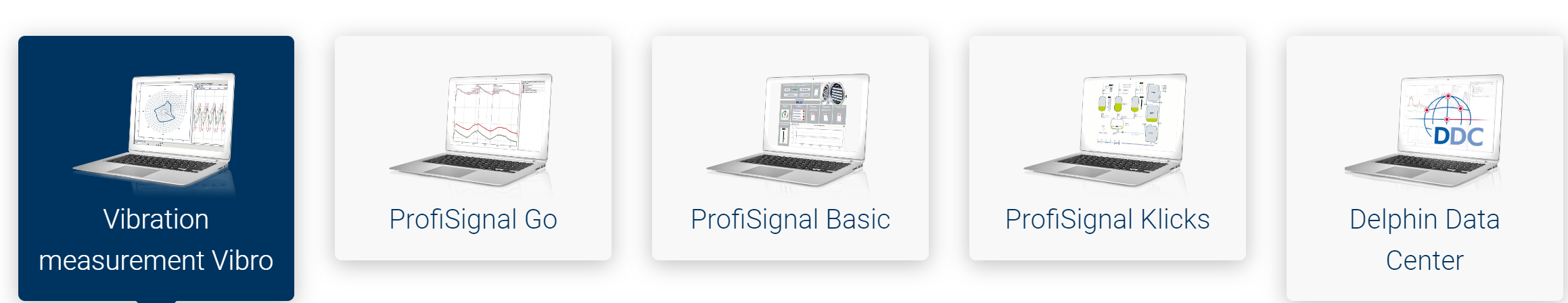

適用于 Expert Vibro 的軟件
軟件通道作為擴展功能
輕松實現和執行監測與自動化任務
Delphin 的測量和測試設備具有擴展功能，統稱為“軟件通道”。在線測量數據通過軟件通道進行計算，然后用于可視化、存儲或控制。
通過這種方式，可以通過調節和控制功能非常簡單和直觀地配置完整的程序序列。這些程序序列可以在沒有 PC 支持的情況下自主運行。因此，您可以將數據記錄器有效地用作監測設備或 PLC 替代品。
軟件通道支持限值監測、積分或在線計算等功能，配置非常簡單。這意味著即使是非編程專家的用戶，也可以在設備中輕松獨立地實現自己的監測任務或數據平衡。
更多信息

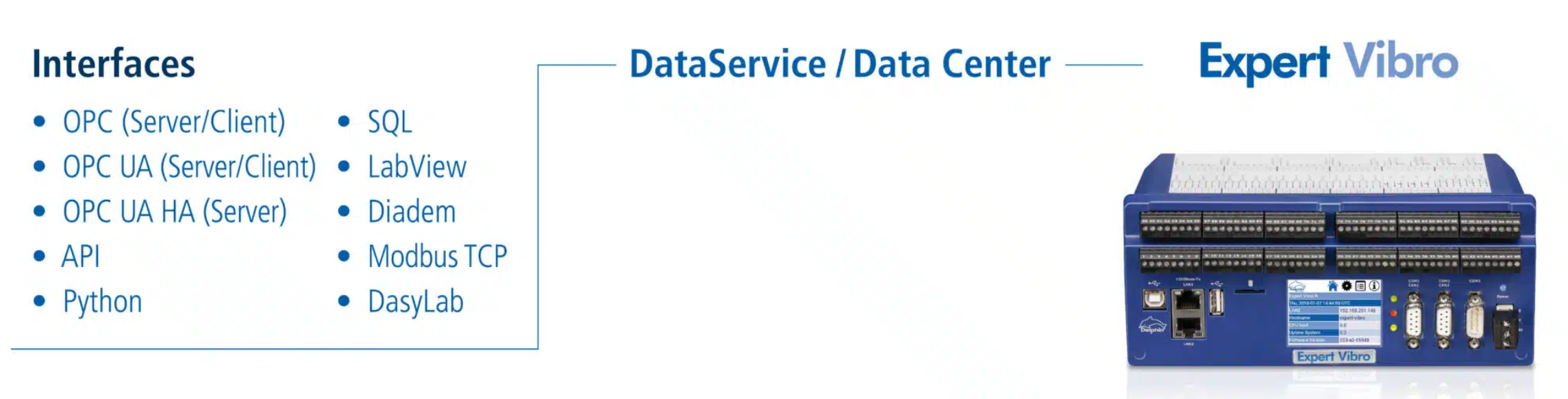

軟件接口
