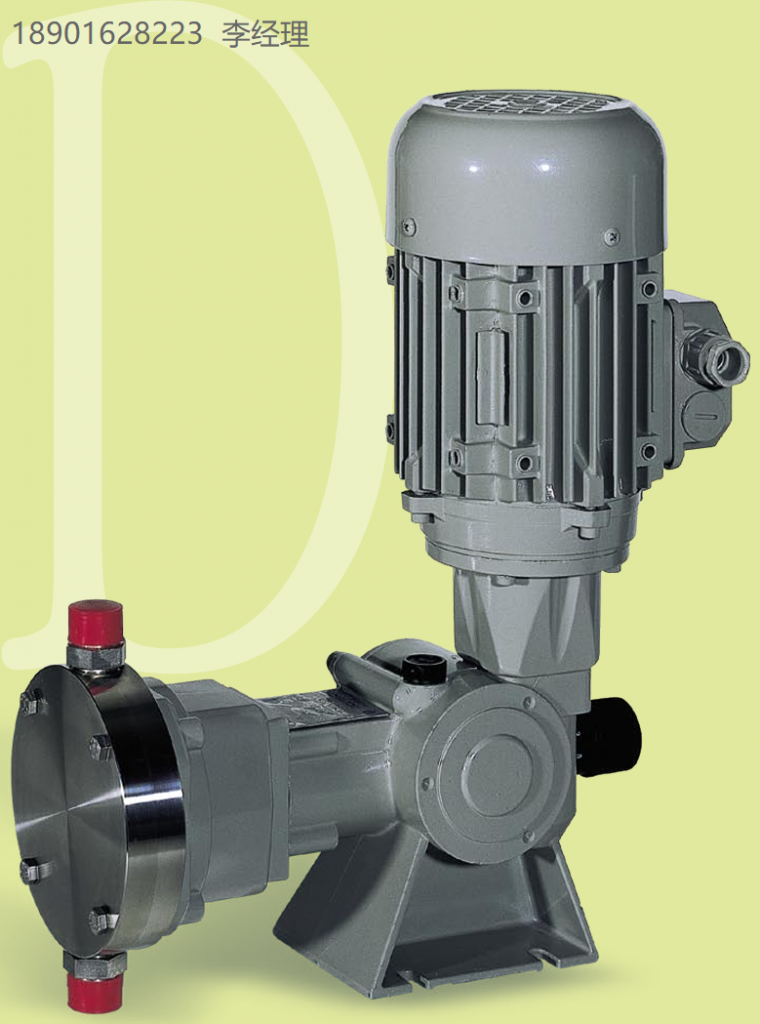

DoseuroSR 系列 彈簧復位計量泵B 型 – 液壓隔膜式 BR 型 – 帶內部泄壓–補液閥的液壓隔膜式

支撐本產品的核心要素

產品特性

• 液壓隔膜計量泵適用場景

  • 加藥液體為 磨蝕性液體（含少量懸浮固體）或 有毒液體。

• 傳動系統

  • 配置標準減速齒輪箱

  • 電機垂直安裝，采用 B14 法蘭接口，符合 UNEL-MEC 標準。

• 電機規格

  • 功率范圍：0.18 kW – 0.75 kW

  • 歐標三相電壓：230/400V，50/60Hz，4 極

  • 單相電壓：230V，50/60Hz 或 110V，60Hz

B 型與 BR 型液壓隔膜計量泵

電機與驅動系統

• 由于電機符合 UNEL-MEC 標準，因此可提供多種選配方案，包括不同電壓、絕緣等級及特殊的防爆版本。

• 傳動機構采用 標準蝸輪蝸桿減速箱，所有軸承均安裝在全潤滑齒輪箱內。

• 行程變化機制為 彈簧復位型正向行程控制，通過偏心輪驅動。

泵頭（PUMPING HEADS）

• 標準材質：SUS 316 不銹鋼或 PVC。

• 可選材質（根據介質要求）：HASTELLOY、合金、PTFE、PVDF、PP 等。

• 處理液體的最高溫度：

  • SUS 316 泵頭：60°C

  • PVC 泵頭：40°C

• 可選配 夾套泵頭，以滿足冷卻或加熱需求。

隔膜（DIAPHRAGM）

• 材質為 PTFE/NBR（聚四氟乙烯/丁腈橡膠復合）。

吸入與排出連接（SUCTION AND DISCHARGE CONNECTIONS）

• 標準接口為 螺紋連接，亦可根據需求提供 UNI 或 ANSI 法蘭接口。

• 泵標配 球閥結構：單球或雙球，依據柱塞直徑或材質執行標準確定。

行程調節（STROKE ADJUSTMENT）

• 流量調節可在運行或停機狀態下進行。

• 調節方式包括：

  • 手動：線性微米螺桿調節。

  • 電動：伺服電機驅動，接受 4-20 mA 信號，可選 PROFIBUS 或其他總線接口。

  • 氣動：氣動伺服控制，接受 3-15 PSI 控制信號。

多泵頭配置（MULTIPLE HEADED PUMPS）

• 可按需提供多泵頭組合，每個泵頭均可在運行或停機狀態下獨立調節。

型號與行程規格
