Edinburgh Designs波浪測量儀
愛丁堡設計公司WG8USB波浪測量儀控制器可同時處理最多八個波浪探頭的信號。每個探頭配備獨立監測電路，驅動器采用分時通道驅動技術，確保即使探頭緊密排列時信號間零串擾。電子單元可緊鄰測量點安裝，最大限度減少導線引入的干擾，實現全量程誤差低于0.1%。系統支持多控制器級聯，最多可連接120個完全同步的測波儀。通過USB端口進行全數字數據傳輸，有效降低信號損耗并提升精度。校準與配置通過Windows圖形界面完成。

工作原理
該儀器通過測量一對平行電極間的水電阻來工作，電阻值與浸沒深度成正比。采用低阻抗電流放大器產生的交流驅動信號可有效防止電解效應。相比其他波浪測量技術，電阻式測波儀具有以下優勢：

• 精準追蹤水面變化

• 支持高數據采集速率

• 適用于大型探頭陣列

• 結構簡單且成本低廉

• 與造波系統軟件集成校正功能

波浪測量控制器完全由軟件控制：硬件在設置和校準過程中無需物理調節。軟件引導用戶完成可定制化校準流程，并能對探頭非線性進行測量和校正。系統同時負責數據采集，并與造波機（如有）或其他設備同步，采集數據輸出為標準制表符分隔文本文件。該控制器可與愛丁堡造波控制系統深度集成，實現波浪生成與數據采集的同步，并提供波浪微調功能。

硬件配置
電子單元封裝于緊湊金屬箱內，可就近安裝以減少布線復雜度。通過Cat-5網線連接USB電腦接口。

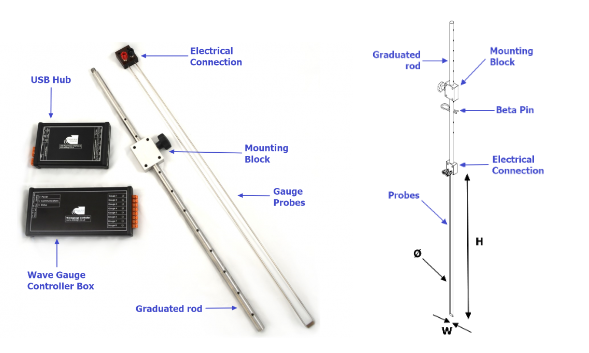

波浪探頭
雙線電阻式波浪探頭結構簡單、堅固可靠且成本低廉。控制電子單元適配多種尺寸探頭。因探頭構造簡單，建議用戶根據實驗需求自制多組專用探頭。愛丁堡公司常規備有700mm長度探頭庫存，可快速供貨；其他尺寸探頭通常需2周生產周期。

標準探頭規格
高度(H) | 直徑(d)
700mm | 3mm

可選探頭規格
300mm | 3mm
500mm | 3mm
1000mm | 4mm

技術參數

• 單控制器支持8通道，最多15臺級聯（總計120通道）

• 采樣率：最高128Hz

• 電腦接口：USB

• 最長控制距離：300米

• 探頭接口：2針魏德米勒連接器（隨附）

• 激勵頻率：10kHz

• 串擾：<0.1%

• 工作溫度：0-40℃

• 供電：9-18V DC/1A（附100-240V交流適配器）

• 系統要求：USB2.0接口，Windows 10/8/7/Vista/XP

標準配件

• USB接口線

• 交流電源適配器

• 700mm探頭

可選配件

• 波浪合成器軟件
