Edinburgh Designs 開發了一套專門用于在波浪池中運行實驗的軟件工具。Wave Synthesiser 允許用戶使用圖形界面指定要在實驗中使用的波。然后，該軟件以基于 XML 的開放文件格式輸出波形數據，該格式經過優化，可加載到 Edinburgh Designs 的 Wave Runtime 中，從而可以在波形池中運行。從波速計捕獲的波數據可以反饋到軟件中進行分析，并在必要時校正所生成波中的槽效應。

Edinburgh Designs 的波浪生成軟件由兩個主要組件組成：

• Wave Synthesiser?是一個圖形工具，用于設計波實驗和分析從波計捕獲的數據。
• Wave Runtime?獲取 Wave Synther 生成的文件，并通過 USB 接口控制實際的波機和波表硬件本身。

波形合成器

• 易于使用：由圖形界面驅動，內置常用組件庫。
• 雖然是獨立的，但它與 Edinburgh Designs 的 Wave Runtime 完全集成。
• 可由用戶定制，提供完全的靈活性和處理不可預見的未來需求的能力。
• 圖形可視化，以幫助驗證和場景設計。
• 集成波形合成和分析。
• 專為 Edinburgh Designs 設備設計，但可以適應驅動其他波浪池。
• 取代 Edinburgh Designs 之前的 wave 合成語言：OCEAN。

功能

Wave Synther 的功能是使用單個正弦波或鋒面的總和來創建復雜的海洋。鋒面由頻率、振幅、角度和相位定義。多光譜海是通過對用戶指定的數學表達式生成的單個波前求和生成的，然后通過修改器組件設置角度和相位。

可以生成的 Waves 包括：

• 規則的波浪。
• 頻譜定義中的不規則海況（PM、JONSWAP、ITTC 等）
• 長長的波峰。
• 具有角度擴展的短波峰波（CosN、Cos2N 等）
• 用于模擬極端事件的聚焦波。
• 具有多個合并海況的復雜復合波。
• 白噪聲模擬。
• 特殊效果波浪，如被子或靶心圖案。
• 波浪的任意組合，例如不規則的海況與焦點事件的組合。

用法

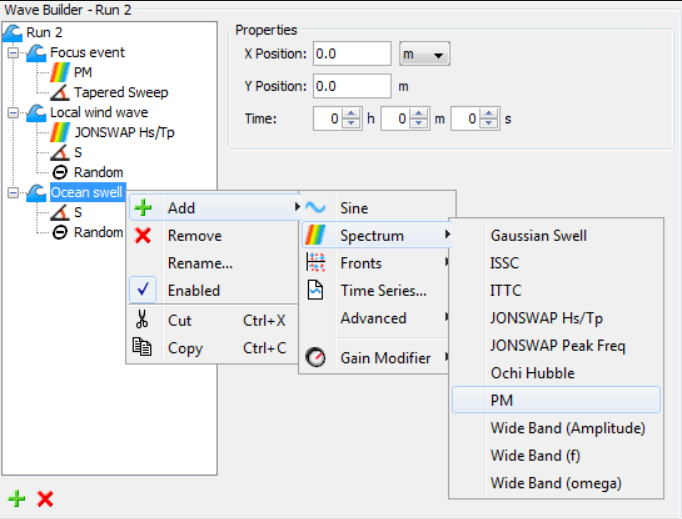

波是通過向樹結構添加生成器和修改器組件來構建的。可以在一次運行中添加任意數量的組件，在保持簡單界面的同時提供無限的靈活性。組件由數學表達式定義，用戶可以添加或編輯這些表達式以滿足其特定需求。

Wave Synther 還提供正在創建的波形的實時屏幕圖形可視化。這些可視化允許用戶在水箱中運行波浪之前快速驗證輸入?yún)?shù)是否正確。

其他功能

• 使用 Dalrymple 方法，通過利用罐壁的反射，在罐中的任何位置產生傾斜波。
• 對可變深度的水箱進行校正。
• 可選擇單位，包括公制和英制。
• 能夠為自動批處理模式作設置參數。
• 增益校正導入以校正測量波和預測波之間的差異。
• 基于 XML 的開放文件格式。

波浪運行時

• 通過 USB 接口實時控制波形發生硬件。
• 運行由 Wave Synther 或內置正弦發生器生成的波，該發生器可以動態調整。
• 無人值守實驗或演示的自動化作。
• 通過數字輸入和輸出與其他實驗室設備同步。
• 從波速計和波發生器捕獲數據。
• 查看有關 Wavemaker 硬件的詳細診斷信息以進行故障排除。
• 遠程作：圖形界面可以通過網絡連接遠程運行。
