eks Engel光纖系統 DL485接口型安全數據傳輸連接RS485 四線接口

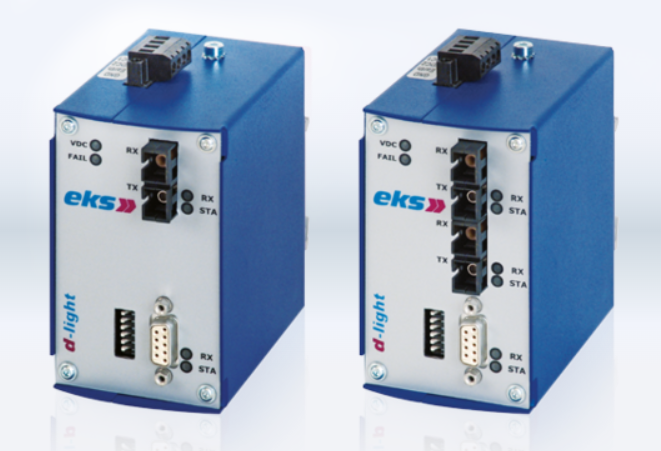

The DL485 / DL485-4W
光纖系統 DL485 將現場總線系統與 RS485 接口連接起來。光鏈接允許安全的數據傳輸，適用于 MODBUS、MODNET-1/SFB、BIT-BUS、SAIA-S-BUS 和幾個制造商特定的系統。
光纖系統 DL485-4W 將現場總線系統與 RS485 四線接口連接起來。
借助這種創新的系統，光總線可實現星形、樹形和混合結構。
故障檢測器繼電器的 LED 和無源觸點能夠發出缺陷狀態信號。
FiberView 的工作原理類似于紅綠燈。如果 “紅綠燈” 是綠色的，則一切正常。如果黃色 LED 亮起，則預算仍然可以容忍，但已經低于一定的系統儲備。除了 LED 之外，該預警級別也由無電勢觸點發出信號。如果 “紅綠燈” 變為紅色，則存在嚴重錯誤。光纖系統 DL485 將現場總線系統與 RS485 接口連接起來。光鏈接允許安全的數據傳輸，適用于 MODBUS、MODNET-1/SFB、BIT-BUS、SAIA-S-BUS 和幾個制造商特定的系統。
| 類型 | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | MM-SC/BIDI | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | SM-SC/BIDI |
|---|---|---|---|---|---|---|---|---|---|
| 貨號 DL485型 | 01000 6101 | 01000 6112 | 01000 6121 | 01000 6123 | 01000 6123-比迪 A 6123-比迪 B | 01000 6131 | 01000 6133 | 01000 6135 | 01000 6133-比迪 A 6133-比迪 B |
| 貨號 DL485-2x 系列 | 01000 6151 | 01000 6162 | 01000 6171 | 01000 6173 | 01000 6173-比迪 | 01000 6181 | 01000 6183 | 01000 6185 | 01000 6183-比迪 |
| 數據速率 | 1.200 位/秒至 3 MBit/秒 | ||||||||
| 傳動類型 | 半雙工 | ||||||||
| 類型 | P-ST 系列 | H-ST 系列 | MM-ST 系列 | MM-SC 系列 | MM-SC/BIDI | SM-ST 系列 | SM-SC 型 | SM-E2 系列 | SM-SC/BIDI |
| 貨號 DL485-4W 系列 | 01000 6101 | 01000 6112 | 01000 6621 | 01000 6623 | 01000 6623-比迪 A 6623-比迪 B | 01000 6631 | 01000 6633 | 01000 6635 | 01000 6633-比迪 A 6633-比迪 B |
| 貨號 DL485-4W-2x | 01000 6151 | 01000 6662 | 01000 6671 | 01000 6673 | 01000 6673-必迪 | 01000 6681 | 01000 6683 | 01000 6685 | 01000 6683-必迪 |
| 數據速率 | 1.200 位/秒至 3 MBit/秒 | ||||||||
| 傳動類型 | 2 x 半雙工 | ||||||||
| FO 連接器 | 圣 | 圣 | 圣 | SC | SC | 圣 | SC | E-2000 系列 | SC |
| 纖維類型 | POF 980/1000 微米 | HCS 200/230 微米 | 多模式 62,5 （50）/125 μm | 單模 9/125 μm | |||||
| 光學預算 | 12 分貝 | 12 分貝 | 12 分貝 | 16 分貝 | |||||
| FO 范圍 | 50 米 （180 分貝/公里） | 200 米 （8 分貝/公里） | 5 公里 （1 分貝/公里） | 30 公里，其他可根據要求 達到 100 公里 （0.3 dB/km） | |||||
| 波長 | 650 納米 | 850 納米 | 1310 納米 | 1310 納米 1550 納米 | 1310 納米 | 1310 納米 1550 納米 | |||
| 終端電阻 | 可切換：無或波阻抗 （Rw + Rpd + Rpu） | ||||||||
| RS485 電纜長度 | 1200 米 （9.6–93.75 KBit/s）、250 米 （500 KBit/s）、90 米 （1.5 MBit/s） | ||||||||
| RS485 連接器 | 9 極 Sub-D 母頭和 6 極端子 | ||||||||
| 狀態 LED | 電源（綠色）/故障（紅色）/數據接收（綠色）/狀態（紅色）/ FiberView（紅色、黃色、綠色） | ||||||||
| 電源 | 12–30 VDC，可根據要求提供其他電壓 | ||||||||
| 功耗 | 5 瓦，200 毫安 （24 V） | ||||||||
| 電位分離 | 500 VDC（24 VDC <> RS485） | ||||||||
| 工作溫度 | –40 °C – +70 °C（多模和單模，帶 ST 或 SC），–20 °C – +55 °C（所有其他） | ||||||||
| 電磁兼容 | EN61000-6-2/EN55022 B 級 + A1 + A2 | ||||||||
| 重量 | 570 克 | ||||||||
| 尺寸 | 60 x 100 x 113 毫米（60 x 120 x 113 毫米，包括連接器） | ||||||||
| 外殼 | 不銹鋼，粉末涂層 | ||||||||
