eks Engel e-light-S 系統場平面光學數據傳輸迷你媒體轉換器EL-100-S 系列
EL-100-S 系列

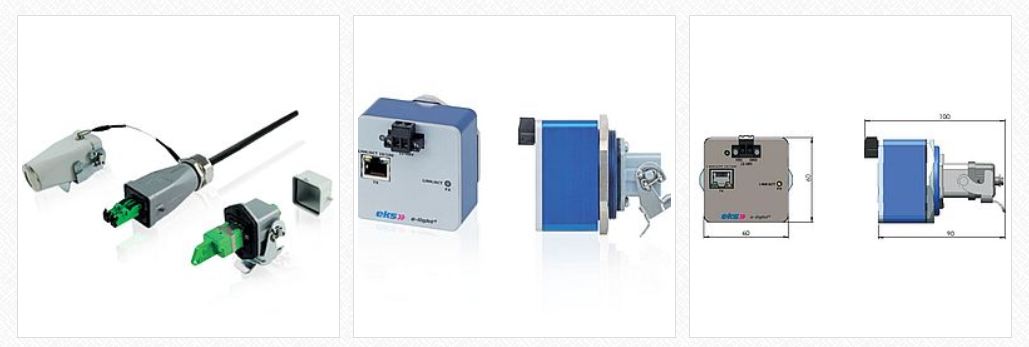

e-light-S 系統是一種用于場平面光學數據傳輸的新型解決方案。它由一個緊湊型以太網媒體轉換器組成，包括 M50 壓蓋和帶有單?；蚨嗄９饫w的預端接光纖電纜，可提供定制型號。該解決方案可以安裝在壁厚達 4 mm 的控制柜門或機器外殼上，并根據即插即用原理投入運行。
由于滿足 IP65 防護要求的光纜插座以及連接器和 M50 壓蓋連接都朝外，因此可以輕松連接預制電纜。與傳統的媒體轉換器相比，e-light-S 因此能夠靈活地連接機器和移動應用程序。
緊湊型媒體轉換器
非 托管
IP65 防護等級
| 類型 | 多模 | 單模 |
|---|---|---|
| 商品編號SKU EL100 S | 編號： 042050135EV10-00 | 庫存量單位 042050155EV10-00 |
| 光纖連接器 | Revos E-2000 多模室外插頭 | Revos E-2000 單模室外插頭 |
| 纖維類型 | 多模式 62.5 （50）/125 μm | 單模 9/125 μm |
| 光學預算 | 13分貝 | 23 分貝 |
| 光學范圍 | 5 公里 （1 分貝/公里） | 5 公里 （0.3 dB/km） |
| 波長 | 1300 納米 | 1310 納米 |
| IEEE的 | IEEE 802.3 10Base-T 以太網 / IEEE 802.3u 100Base-TX 和 100Base-FX 快速以太網 | |
| 開關模式 | 修改了直通，可根據要求提供其他內容 | |
| 10/100 Base TX 端口 | 1 x RJ45 / 自動協商 / 自動 MDI/MDI-X / 支持長達 100 m 的長度 （CAT 5） | |
| 狀態 LED | 每個端口的 LINK / ACT | |
| 電源電壓 | 12-48 伏直流電 | |
| 功耗 | 2.5 瓦，100 mA （24 V） | |
| 工作溫度 | –10 °C – +50 °C | |
| 電磁兼容 | EN61000-6-2 / EN55022 B 級 + A1 + A2 | |
| 重量 | 350 克 | |
| 尺寸 | 100 x 60 x 60 毫米 | |
| 箱 | 鋁/鋅壓鑄 | |
| 集會 | 可靈活安裝在外殼壁中，壁厚可達 4 mm | |
| 保護 | M50 凹槽，帶 IP65 密封 ，堅固耐用的 revos E-2000 隔板，帶保護蓋和 IP65 防護等級 | |
| 電纜 | 根據要求提供預裝電纜 | |
