技術規格（使用DSH-35驅動器時）

光圈尺寸：直徑0.35英寸（9毫米）

頻率范圍：直流至50赫茲

響應時間：從打開到關閉位置及反之，5毫秒

外部輸入：TTL電平（高電平=打開，低電平=關閉）

頻率穩定性：內部模式下至少0.1%，外部模式下至少0.005%

外部輸入：直流至50赫茲的TTL電平輸入；5V（“OPEN”）

打開快門；0V（“GND”）關閉快門

對外部TTL輸入的穩定時間：5毫秒

監控輸出：TTL電平（高電平=打開，低電平=關閉）

工作溫度：0至65攝氏度

尺寸：PCB版本為3.93英寸×2.6英寸，外殼版本為5.3英寸×5.3英寸×2英寸

特點與優勢

超低振動光快門

孔徑尺寸：0.35英寸（9毫米）直徑

無點擊或敲擊聲（無硬性停止）

不會產生沖擊和振動 5毫秒響應時間

可用作低頻率光斬波器

直流至50赫茲頻率響應

可以停在打開或關閉位置

長壽命：至少1億次循環

無抖動運行

暗色葉片，可選明亮 成本低廉

操作簡單 微型尺寸

易于集成到OEM產品中

提供特殊的OEM定價

產品選項

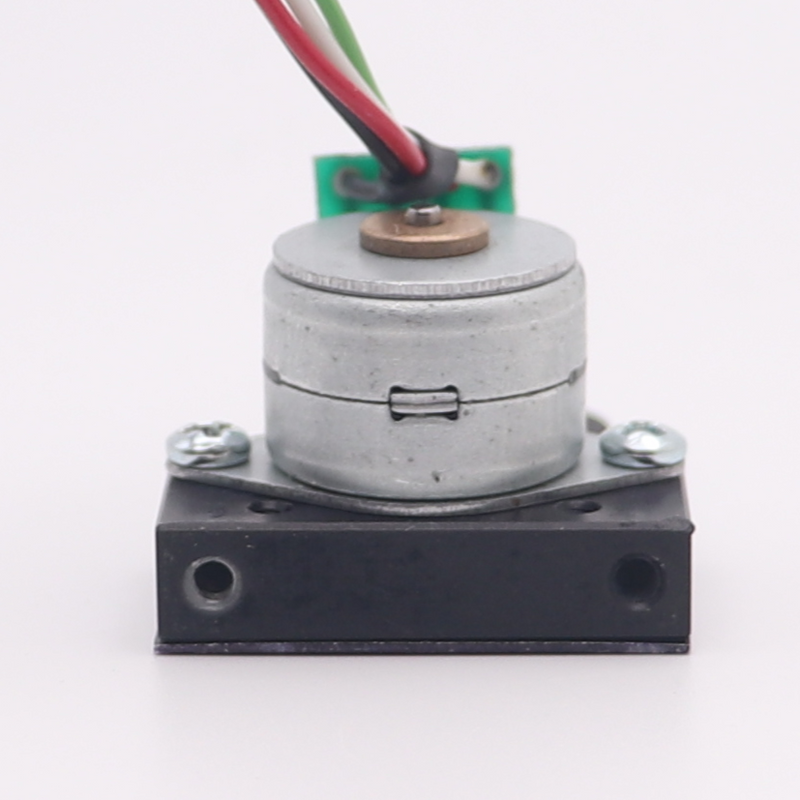

SH-35 光快門安裝在帶有前板的底座上，可進行水平和垂直安裝。

SH-35-M 光快門配備不帶前板的底座，可進行水平和垂直安裝。

SH-35-S 光快門安裝在#2-56螺紋支撐上。

-BARE 光快門葉片為裸鋁。

-BRIGHT 光快門葉片為亮鎳鍍鋁。

型號SH-35是一個緊湊且經濟實惠的機械光快門/光斬波器，具有超低振動特性。它在光學臺上運行無縫，是振動敏感環境中不可或缺的組件。無論是集成到儀器還是OEM產品中，該設備都以其易于使用和卓越的成本效益脫穎而出，特別是在高容量應用中。

主要特點

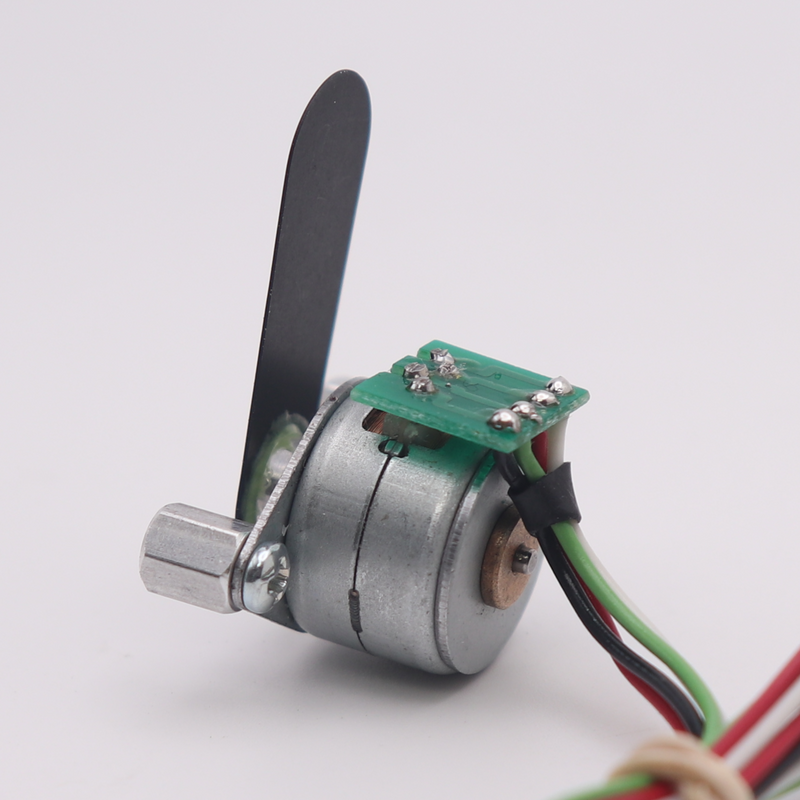

由直徑0.35英寸（9毫米）的旋轉致動器驅動。 采用0.010英寸厚度的黑色陽極氧化鋁制成。 端點之間的轉換時間快，僅需5毫秒，伴隨著最小的沖擊或振動。 葉片擺動范圍為30度。 在打開和關閉位置之間平穩過渡，沒有任何點擊聲或硬性停止。 可提供裸鋁或明亮鎳鍍表面處理。 多功能性 除了作為機械光快門的功能外，SH-35還可作為低頻光斬波器使用，提供直流至50赫茲的頻率范圍。

DSH-35驅動器：為SH-35快門/光斬波器量身定制的控制器

專為SH-35快門/光斬波器設計的DSH-35驅動器可對其進行精確控制。它有兩種不同的模式：

內部模式：將SH-35用作光斬波器，可通過內部振蕩器控制可調的斬波頻率，范圍從0.5赫茲到50赫茲。 外部模式：將SH-35用作光快門或光斬波器。TTL輸入管理葉片位置，“高電平”（5V）保持快門打開，“低電平”（0V）保持關閉。快門對TTL輸入的響應時間在5毫秒內。支持的最大TTL輸入頻率為50赫茲。

? ? ?
