特點與優勢

• 從100赫茲到1千赫范圍內的一個固定頻率
• 光學掃描角度達到50°峰值到峰值
• 鏡面尺寸可達10×6毫米
• 垂直或水平安裝
• 小巧輕便
• 低功率驅動電子裝置
• 堅固，無易損部件
• 免維護
• 高可靠性
• 能承受沖擊和振動
• 高頻率穩定性（達到0.05%）
• 高/低溫操作1
• 真空操作（達到10-10托）1
• 無抖動操作
• 不產生輻射電磁干擾（EMI）
• 可提供鏡面位置輸出
• 標準采用增強鋁鍍層的玻璃鏡，可選紅外和紫外涂層

SC-2型微型次微型固定頻率諧振光學掃描儀是目前最小尺寸的機械掃描器。它是一種電磁驅動的移動鏡裝置，可以以連續的正弦運動偏轉光束。鏡組件連接在拉緊的帶狀彈簧的中心。SC-2型掃描儀的掃描頻率范圍為100Hz至1000Hz，在范圍內固定在任何一個值。掃描角度與頻率成反比，是鏡面尺寸的函數。標準工作溫度為0°C至+55°C。其他溫度范圍和真空操作可根據要求提供。

高器件“Q”確保頻率穩定性和低電驅動功率。高彎曲剛度提供良好的抗沖擊和振動能力，以及低搖擺和良好的掃描重復性。在自然頻率上共振使該裝置成為具有最小畸變要求的眾多應用的長壽命操作的理想選擇。該掃描器特別適用于專用、高產量的原始設備制造商工業應用。SC-2型掃描器可以輕松地集成到非常小的尺寸系統和便攜儀器中。

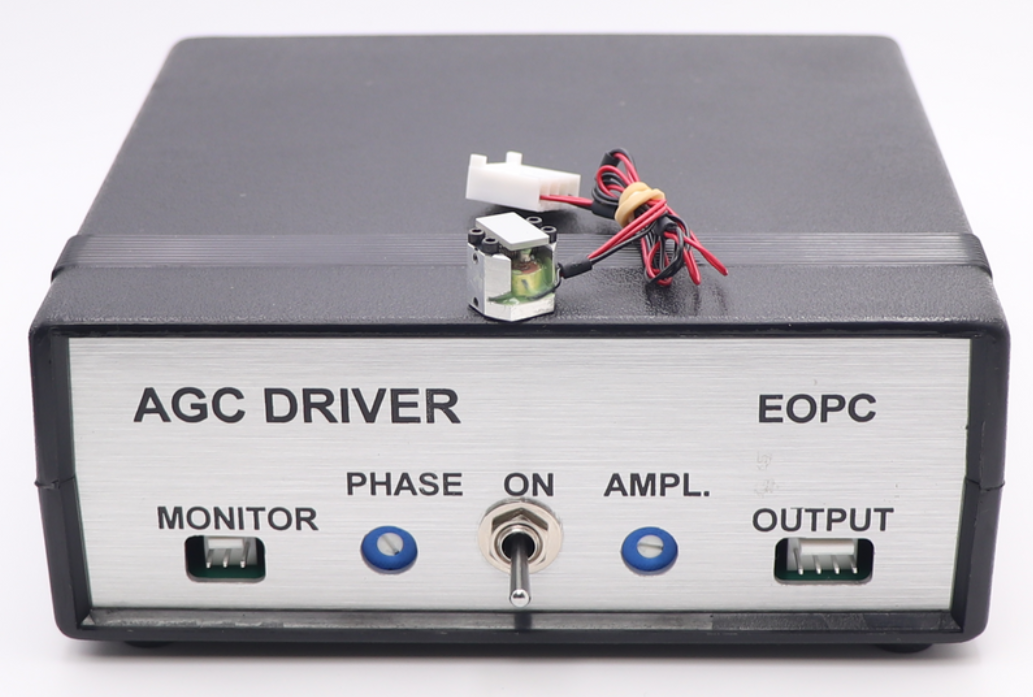

掃描器在共振頻率下的操作由正反饋放大器類型的ED驅動器或AGC驅動器維持。AGC驅動器提供更高的振幅穩定性（0.01%）和位置輸出信號。

應用包括：可用作腔內Q開關、共焦顯微鏡、癌癥診斷、眼科成像、自適應光學、光學相干斷層掃描（OCT）、X射線技術、DNA測序、腦成像、認知識別檢測、牙科、皮膚病學、發育生物學、NDE/NDT、腫瘤學和高分辨率光學相干顯微鏡（OCM）成像、激光掃描儀、圖像和圖案形成與識別、打印機、生物醫學成像、質量檢查、熒光顯微鏡、半導體成像、圖像和圖案形成與識別、網絡檢查、生物醫學成像、質量檢查、過程驗證、掩膜檢查和機器視覺等。

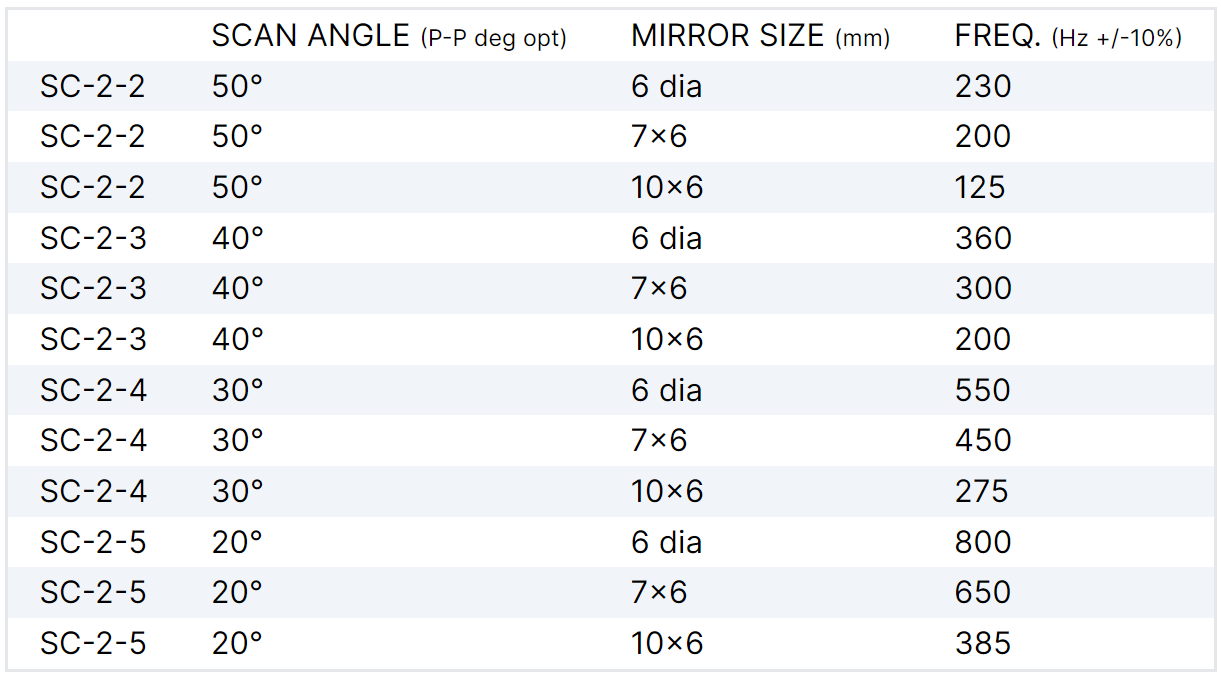

從100Hz到1000Hz范圍內的一個固定頻率。以下僅供參考。

規格

電氣:

• 驅動線圈電阻：950歐姆
• 感知線圈電阻：950歐姆
• 電纜長度：8英寸
• 連接器：母式4針插頭，中心間距0.1英寸，Molex零件號22-01-3047或等效零件
• 掃描頻率范圍：100赫茲至1000赫茲
• 頻率準確性：在25°C時+/-10%，更精確的準確性可根據要求提供
• 掃描角度：作為頻率和鏡面尺寸的函數，最高達到50°峰值到峰值光學度

鏡面:

• 尺寸：直徑6毫米，7×6毫米，10×6毫米
• 厚度：標準1.0毫米；可提供其他厚度值
• 平整度：6毫米和7×6毫米鏡面為1/4波長，10×6毫米鏡面為1/2波長
• 表面質量：劃傷和磨損：60-40
