EST-Model 216電荷板分析儀和靜態儀表套件

Model 216 – Charge Plate Analyzer and Static Meter Kit

216型是一種多功能、多用途的帶電板分析儀和靜電計套件，包含執行離子發生器平衡、靜電衰減測試和靜電測量所需的所有項目。其他應用包括摩擦帶電分析、SAE J1645規定的材料靜電耗散以及許多不同類型的靜電測量。

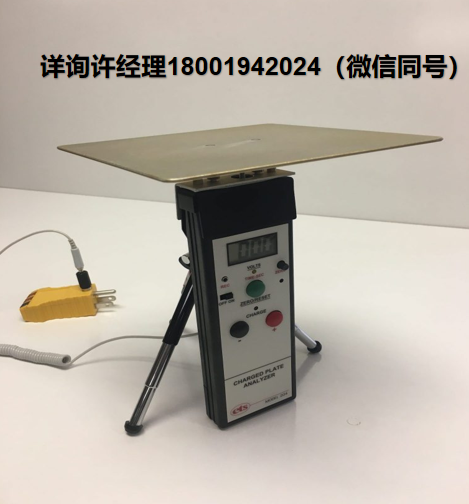

216型包括204型電荷板分析儀/靜電計，帶有20pf (1英寸x 3英寸)電荷板檢測器、插入式6英寸x 6英寸檢測器板、三腳架、帶接地插孔的實用布線檢驗器以及濕度/溫度/露點指示器。

型號204的內部充電電源是一個微型的雙極性1200伏電源，當按下“+”或“”充電按鈕時，它為隔離的檢測器板充電。充電功能會自動激活計時模式。當施加在檢測器板上的1200伏電荷通過電離或通過電阻耗散而衰減時，計時器在測量電壓衰減到1000伏以下時開始計數，并在達到100伏時停止計數。在標準版本中，衰減時間可達60秒，增量為0.3秒；在J1645版本中，衰減時間可達6秒，增量為0.03秒。

當使用分析儀的衰減功能時，3位數字LCD儀表顯示電壓(1伏分辨率)、極性、低電量警告以及耗散時間。當電荷板檢測器被移除時，204型轉換為具有10伏分辨率的標準20kV靜態電表。
