EST-Model 931 靜電放電點火測試系統

Model 931 – Electrostatic Discharge Firing Test System

931型點火測試系統用于確定煙火裝置、粉末和液體的ESD敏感性。該系統產生100伏至26kV的靜電放電脈沖，以確定點火所需的能量閾值。931型可提供100pf至0.5mf和0至5kW的內部RC網絡，以滿足MIL和其他標準的要求。

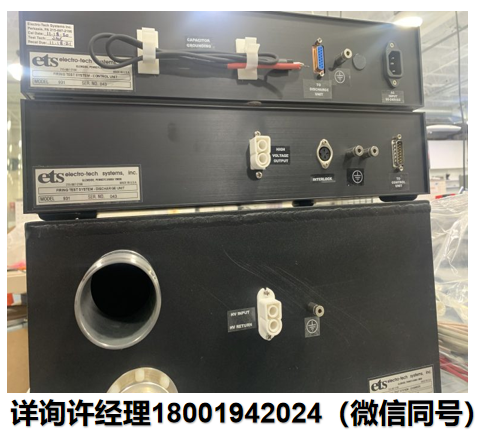

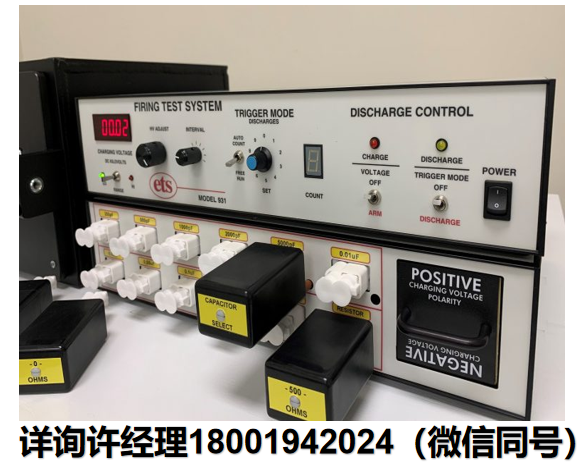

兩件式靜電放電模擬器由一個控制單元和一個放電單元組成，控制單元包含所有低壓電子設備和控制裝置，外加一個電壓顯示器，放電單元包含HVPS、極性反轉模塊、電容和電阻選擇器模塊。在充電周期中，能量?jī)?chǔ)存在電容器組中。當高壓充氣繼電器將已充電的電容器從其充電電源斷開，并將其連接到FTS放電裝置的輸出時，會產生放電脈沖。

ESD脈沖通過直接連接到設備，或通過放置在測試室內距離樣品固定距離的針電極施加到測試樣品。

MIL-STD-1751A(第1030組測試方法)以及MIL-STD 1512、1576(方法2205)和MIL-STD-331B(通知3)涵蓋了靜電放電敏感度測試的最常見測試標準。

EST-Model 931 靜電放電點火測試系統特點:

  • 范圍:100到26000伏
  • 標準電容器組值包括:
    • 100、250、500、1000、2000和5000 pF
    • 0.01、0.02、0.05、0.1、0.25和0.50華氏度
  • 標準電阻包括:0、500、1500和5000歐姆

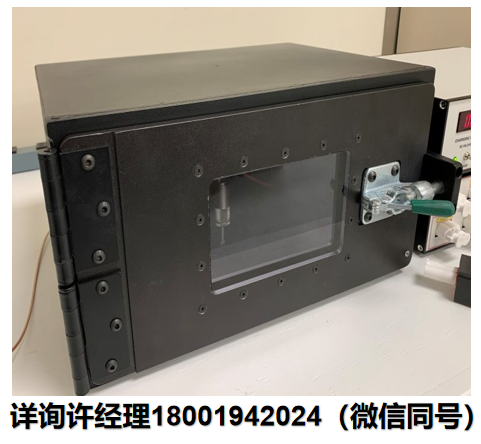

  • 點火試驗箱
  • 提供定制遙控網絡

標準

  • MIL-STD-1751A(第1030組試驗方法)
  • 軍用標準1512、1576(方法2205)
  • MIL-STD-331B(通知3)
