美國ETS 840系列電阻/電阻率探頭

840系列電阻/電阻率探頭使用戶能夠使用彈簧加載電極測量平坦、不平坦或彎曲物體的表面電阻。840系列電阻/電阻率探頭都采用鍍金、彈簧加載的扁平尖針作為接觸電極。每個引腳需要5盎司(688克。)的總壓縮力。電極安裝在插座上，便于用戶更換。源極/感測電極由特氟隆內核分隔，以實現高絕緣電阻，壓縮時，可伸出內核0.5英寸(13毫米)。

除了823型以外，所有探頭都有標準的BNC輸出插孔，可以使用適當的電纜(獨立探頭測試頭的標準3英尺BNC分離香蕉插頭電纜)直接連接到任何2線電阻表。848型手柄組件有一個固定的3英尺(92厘米)3線聚四氟乙烯屏蔽電纜，帶有標準香蕉插頭端子，用于電源、感應和接地。它適用于841、842和844型探頭，為用戶提供了方便，并降低了使用單一電纜組件的成本。

特點:

• 使用彈簧加載電極測量平坦、不平坦或彎曲物體的表面電阻
• 鍍金、彈簧加載、扁平尖針接觸電極
• 標準BNC輸出插孔與848型手柄組件兼容

844型電阻2點探針-那個844型探頭是一種2點(兩針)電阻探針，符合ANSI/ESDA STM11.13測試小樣品或大樣品上小區域電阻的要求。844型采用鍍金彈簧銷，帶有導電橡膠電極在接觸點。該探頭由兩個直徑為0.125英寸、中心間距為6.4毫米(0.25英寸)的電極組成。推薦的最小測量尺寸為19毫米(0.75英寸)x 5毫米(0.188英寸)的表面和11毫米(0.438英寸)深的空腔。型號844設計用于ETS型號848通用手柄組件。

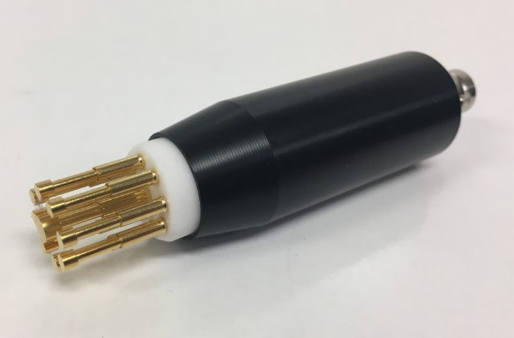

841型電阻探針:8針，0.5英寸測量值-那個841型探頭利用八個彈簧加載的針式鍍金電極來測量幾乎任何表面的電阻或電阻率，包括測量小至0.5英寸(13毫米)直徑的樣品、不平坦的樣品或大樣品上的小區域。

842型電阻探針:22針；1.25英寸尺寸-那個842型探頭利用22個彈簧加載的針式鍍金電極來測量幾乎任何表面的電阻或電阻率，包括測量小至1.25英寸(32毫米)直徑的樣品、非平坦樣品或大樣品上的小區域。
