概述:

231型法拉第杯與ETS M 230或等效的納米庫侖計一起使用時，可測量材料、設備和組件上的電荷。法拉第杯和納庫侖計配合使用，可以精確測量物體上的靜電荷，尤其是極少量的靜電荷。以下是它們協同工作的方式:

1.法拉第杯的作用:

• 充當屏蔽室:法拉第杯通常是一個金屬容器，可以阻擋外部電場。這確保了測量不受環境中雜散電荷的影響。
• 抓住了電荷:將帶電物體放入法拉第杯內，物體的電荷轉移到杯內表面。這有效地將電荷與周圍環境隔離。

2.納米庫侖計的作用:

• 檢測轉移的電荷:納庫侖計是一種高度靈敏的儀器，專為測量微小電荷而設計。它與法拉第杯相連。
• 量化收費:當電荷從物體轉移到法拉第杯時，它會產生一個小電流，該電流流經法拉第杯并進入納庫侖計。電表檢測并測量該電流。
• 顯示測量值:納庫侖計隨后將測得的電流轉換為相應的電荷值，并顯示在其讀數上。該值代表物體上最初的總靜電荷。

使用法拉第杯和納庫侖計的好處:

• 準確(性):法拉第杯使測量免受外部干擾，從而更準確地讀取物體的真實電荷。
• 多才多藝:不同尺寸的法拉第杯可以與同一個納庫侖計一起使用，以適應不同尺寸的物體。
• 保護:法拉第杯還可以在測量過程中保護物體免受ESD(靜電放電)事件的影響。

特點:

• 雙壁屏蔽和有效可靠的測量
• 符合ESD協會和其他行業標準的測試
• 導電橡膠墊減少噪音和對測試項目的損壞
• 與ETS 230型納米庫侖儀兼容

應用:

• 評估材料、設備和組件的抗靜電和充電特性
• 測量電子元件上的電荷，確保符合ESD要求
• 表征材料的靜電特性
• 分析表面電荷衰減率
• 評估ESD包裝材料的有效性

尺寸:

• 尺寸:
  • 內桶:3-3/8英寸(86毫米)內徑x 4-1/8英寸(105毫米)深度
  • 外部尺寸:4-5/8英寸(117毫米)外徑x 6英寸(152毫米)高

包括:

• 231型法拉第杯
• 用戶手冊
• 校準證書和校準貼花

可選:

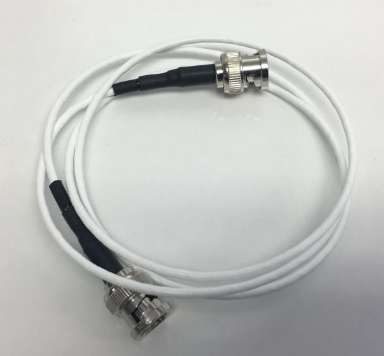

• 可選附件:36″ BNC電纜，特氟隆絕緣(包括在M 230納米庫侖表中)最大限度地減少泄漏和測量誤差
