EMG presses、法國EMG壓力機、EMG高產能手動齒輪齒條壓力機14HR、14HR壓力機
齒條式手動壓力機堅固耐用、精確靈活且符合人體工程學設計。
其動力在整個行程范圍內保持線性且恒定，具體取決于施加在杠桿上的力。
它們常用于 裝配、軸承或襯套的安裝、小型彎曲加工、鉚接等 操作。
技術參數
| 參數 | 14HR 規格 |
|---|---|
| 壓力 (kg) | 1400 |
| 工作行程 (mm) | 0 → 420 |
| 自由高度 (mm) | 420 |
| 喉深 (mm) | 210 |
| 每 mm 行程的旋轉角度 | 2°86 |
| 滑塊孔徑 (mm) | 16H7 × 26 |
| 工作臺尺寸 (mm) | 240 × 200 |
| 工作臺開槽尺寸 (mm) | 55 × 90 |
| 旋轉工作臺直徑 (mm) | 238 |
| 重量 (kg) | 45 |
分析
- 14HR 型號的最大壓力達 1400 kg，適用于高負載應用。
- 長工作行程 (0 → 420 mm) 和 420 mm 的自由高度，允許更大范圍的操作。
- 210 mm 喉深 提供了更大的加工空間。
- 旋轉工作臺直徑 238 mm，允許更靈活的工件擺放和調整。
- 整體重量 45 kg，表明其結構堅固，適用于較重工件的加工
视频播放器
00:00
00:00
拆卸 / 安裝
從包裝中取出壓力機。
在將壓力機固定到工作臺之前，請檢查各部件的外觀是否完好。
使用壓力機底座上預留的 4 個固定孔（? 11 mm） 將其穩固固定在工作臺上。
使用溫和的去油劑清潔覆蓋在加工部位的防銹保護層。
⚠ 注意：必須將壓力機牢固固定在支架上，以避免在使用過程中傾倒。
使用前調整

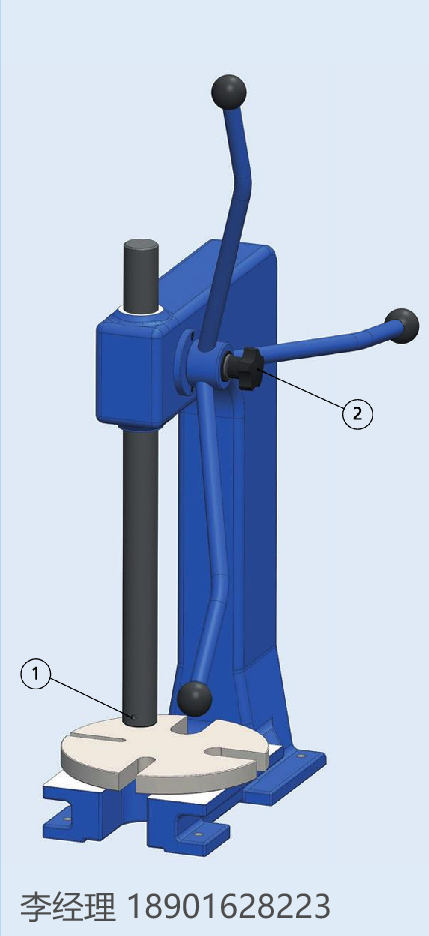

? 安裝您的工具：
將工具的上部插入滑塊的 ?16H7 孔 中，并使用 HC M8 螺釘（編號 1） 固定。
? 調整手輪 / 飛輪的阻尼：
此類型壓力機允許調整手輪 / 飛輪的阻尼，以便根據工具的重量 保持齒條的位置。
調整通過 星形旋鈕（編號 2） 進行。
維護 / 保養
該壓力機采用 堅固耐用的設計，無需頻繁維護。
每年對 活動部件 潤滑 兩次，使用適量機油。
定期保持壓力機的清潔，可延長其使用壽命并確保長期穩定運行。
