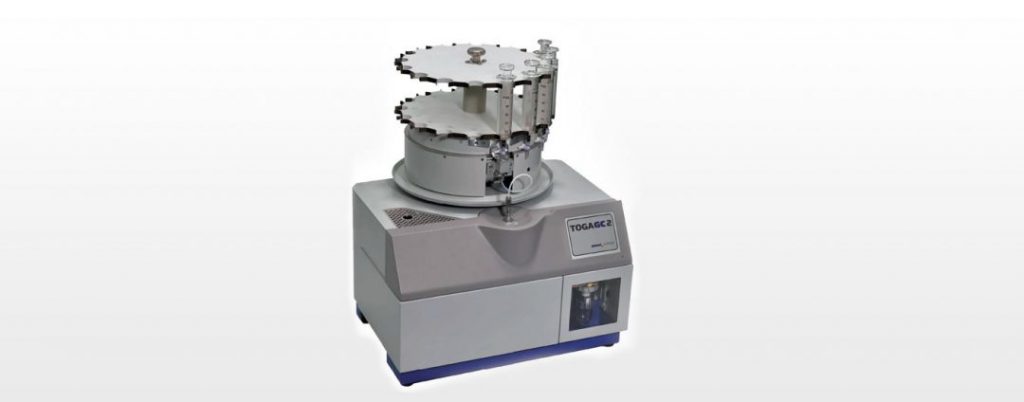

自動分析油浸變壓器中的溶解氣體
分析分兩步完成，保證了溶解氣體測定的非常高的選擇性和靈敏度：
- 通過全真空脫氣進行氣體分離（符合DIN EN 60567，DIN IEC 599和IEEE C57.104-1991）并顯示結果
- 選項：在測定總氣體含量后，可以進行氣相色譜分析
兩個步驟通過微處理器控制同步，從而保證快速可靠的測量過程。
控制和評估
該系統由微處理器控制；串行接口（RS 232）允許將數據傳輸到遠程計算機。分析周期的間隔可以由操作員自由定義（分析次數/天或小時）。該系統有8個額外的模擬輸入（0-1 V），用于測量其他變壓器參數（油溫、繞組溫度、環境條件等）。這些外部傳感器的連接通過繼電器觸點（N/C或N/O，由客戶指定）。
顯示結果
總氣體含量的所有結果均以Vol%顯示，并存儲在數據庫中。
結果顯示在監視器、電子表格和打印報告中。所有這些數據也可以在遠程計算機上傳輸和顯示。所有數據都連續存儲在測量文件中。
結果與所有測量參數一起存儲在log.file中。存儲數據的歷史記錄從調試之日開始，持續數年。
真空脫氣設備規格：
- 類型：真空脫氣程序，無油無汞
- 真空連接：DN 16 KF
- 真空泵：隔膜泵
耐化學性樹期
緊湊的模塊化設計
泵送速度：2.0 m3/h - 真空傳感器：測量范圍：0.1–200毫巴
讀數：每秒5次
與氣體類型無關
精度/滯后：+/-1位 - 啟動真空：2-3毫巴
- 脫氣范圍：2-200毫巴
- 分辨率：0.1毫巴
- 樣品體積：50-100ml
- 預處理時間：<5分鐘
- 脫氣時間：<2分鐘
- 氣體輸送至GC：手動或自動
- 電源：230V，50/60Hz；
115伏，50/60赫茲
絕緣油分析
絕緣油被認為是變壓器最薄弱的環節之一。在任何維護概念中都必須考慮這種看法。變壓器油的壽命不等于變壓器本身的壽命。有幾種預測性維護技術可以考慮到這一點并確定絕緣油的狀況。
最著名的測量是：
所有這些參數將使您清楚地了解變壓器油的整體狀況。
