See-Flo^??3100流量計

See-Flo? sight flow indicators

See-Flo視覺流量指示器讓您對生產線中液體的顏色、透明度和流量一目了然。大鋼化玻璃窗口允許輕松觀察流體狀況和葉片指示器位置。儀表外殼的楔形使得西Flo實際上可以自我清潔。在需要定期維護的地方，窗戶可以很容易地拆除和更換。由于這是一個可視流量指示器，它不包括一個校準的規模。

See-Flo??3100流量計流量測量：

透明液體|水

See-Flo??3100流量計產品特點:

-觀察流體的顏色、清晰度和流動性。
-可重復的葉片指示-相同的位置，相同的流量。
-使得用戶可以在指針下方的窗臺上標記一個正常的狀態。
-適用于水平或垂直管道系統。
-較低的壓力損失。
-設計簡單，零件少，使用壽命長。

See-Flo??3100流量計操作原理：

See-Flo?視流指示器采用可變面積的主體外殼。外殼的內部體積從入口到出口逐漸擴大。主要部件是一個經過回火的合金葉片，一端固定在流量計外殼的頂點上。隨著流速的變化，葉片會按比例彎曲。

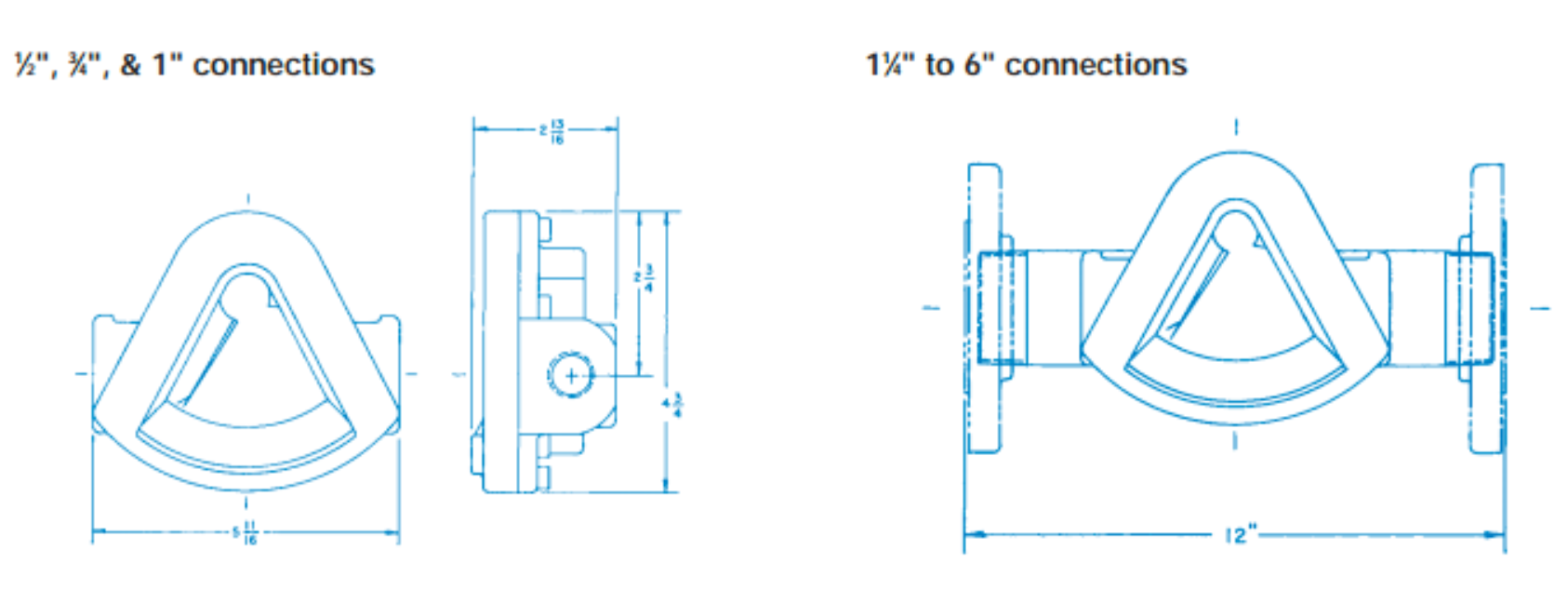

¹/₂“,³/₄”和1”連接通常具有內螺紋端。尺寸從1¹/₄“至6”利用整體旁路外殼，允許以具有一致的12”端到端尺寸的線軸形式的更大連接尺寸。此外，它允許多種連接類型，包括螺紋、法蘭、槽端和三夾。

See-Flo? 3100流量計產品規格參數:

結構材料:?(wetted parts)

外殼:鋁、黃銅或316不銹鋼
分流器:外殼材料或碳鋼
窗戶:鋼化玻璃葉片:17-7 ph不銹鋼
“O”型環:丁腈橡膠、乙烯丙烯、氟橡膠或全氟彈性體M管道

連接:

• ¹/₂“至1”NPT內螺紋
• 1?¹/₄“至4”NPT外螺紋
• ¹/₂“至3”三夾
• 1?¹/₄1/4英寸到6英寸的凹槽
• 1?¹/₄1/4英寸至6英寸斜面
• ¹/₂”至6”150 #/300 # RF/FF ANSI法蘭(碳鋼)
• ¹/₂至6”150 # RF ANSI法蘭(不銹鋼)
• ¹/₂至6”150 #/300 # RF ANSI法蘭(鋁制)
• ¹/₂至6”150 # FF ANSI法蘭(黃銅)
• 15至25毫米DIN 2999/BS21/ISO R7內螺紋
• 15至150毫米DIN PN 10法蘭(316不銹鋼和碳鋼)

壓力極限:

200 psig (13.8巴)帶玻璃窗100 psig (6.8巴)帶聚碳酸酯窗

溫度限制:

• -23至85攝氏度(-10至185華氏度)，帶聚碳酸酯窗。
• -23至121°C(-10至250°F)，帶丁腈橡膠o形圈。
• -23至121°C(-10至250°F)，帶氟橡膠、乙烯丙烯或全氟彈性體o形圈

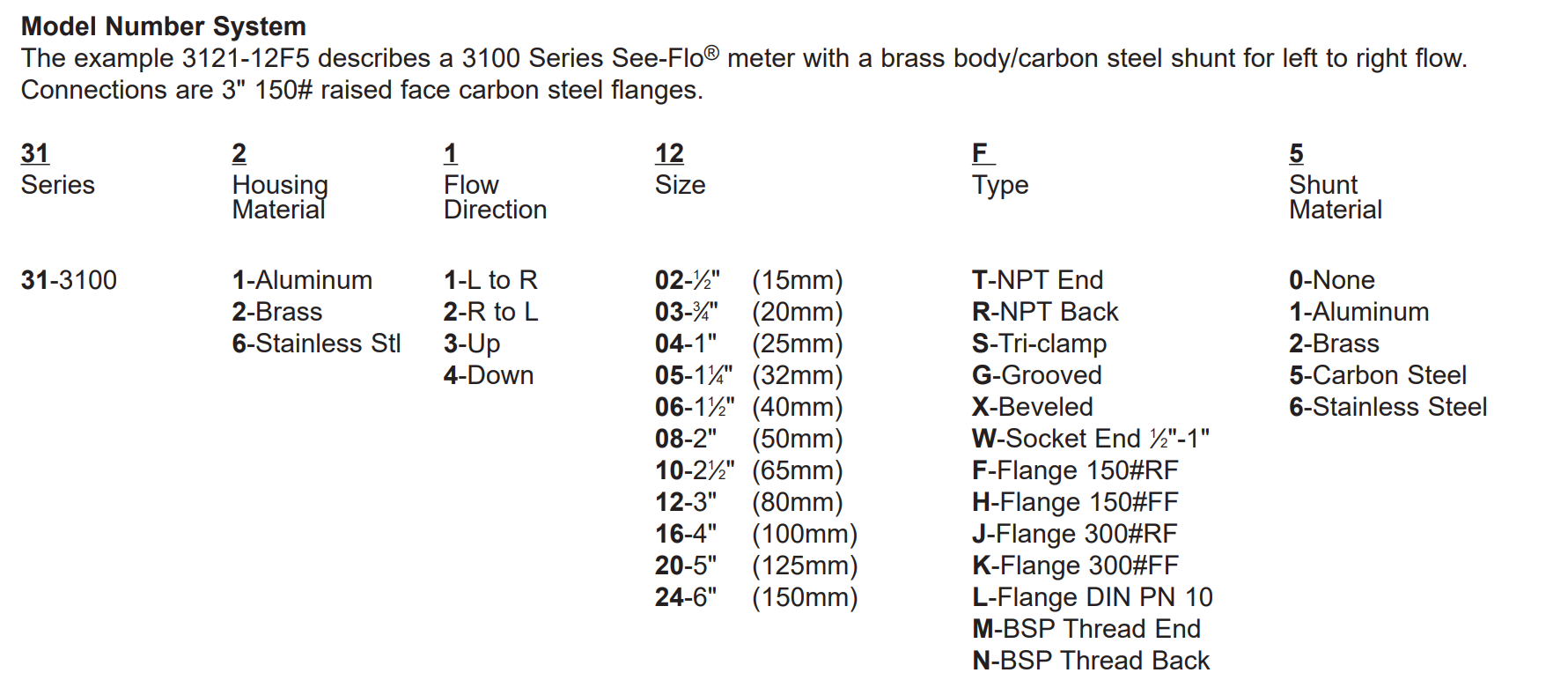

See-Flo? 3100流量計選型指導:
