美國ERDCO-流量計See-Flo? 3200

See-Flo? 3200



See-Flo??儀表指示流速并允許對水、空氣或其他透明流體進行目視檢查。對于通用工業服務，See-Flo??儀表可處理垂直或水平管道中的各種工藝流體。儀表外殼的楔形使 See-Flo??幾乎可以自清潔。在可能需要定期維護的地方，鋼化玻璃窗很容易拆卸和更換。

特點：

  • 瞬時流量測量。
  • 觀察流體條件的顏色、透明度和流動性。
  • 用于水平或垂直管道系統。
  • 針對流體和操作條件單獨校準。
  • 用戶可選擇 10:1 調節流量范圍。（見儀表量程比尺寸表）
  • 用戶可選擇的計量單位，包括雙計量單位。
  • 沒有浮子卡住、管子破裂或動態密封泄漏。
  • 壓力損失小。
  • 設計簡單，零件少，使用壽命長。

應用：

Water
Air
Nitrogen
Vacuum service
Other transparent liquids or gases

規格：

準確度：?±2% 滿量程

重復性：?±1% 滿量程

刻度：
直讀
分辨率：最大 30 格/最小 15 格

量程比：?10 比 1 量程比

建筑材料：

  • 外殼：鋁、黃銅、70/30 銅/鎳、316 不銹鋼
  • 分流器：作為外殼或碳鋼
  • 窗口：鋼化玻璃或聚碳酸酯
  • 葉片：鈷/鉻/鎳合金與 Teflon ? 封裝磁體
  • “O”型環：丁腈橡膠、乙烯丙烯、Viton? 或全氟橡膠

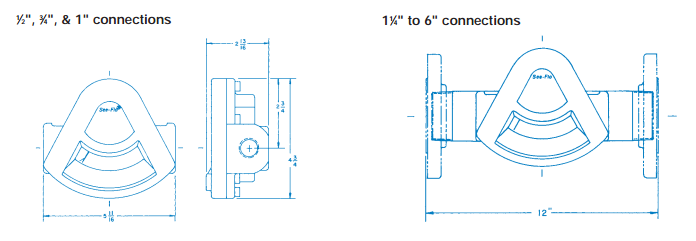

管道連接：

  • 1?2″ 至 1″ NPT 內螺紋
  • 1 1?4″ 至 4″ NPT 外螺紋
  • 1 1?2″ 至 3″ 三夾
  • 1 1?4″ 至 6″ 凹槽
  • 1 1?4″ 至 6″ 斜角 1?2″ 至 8″ 150# /300# RF/FF ANSI 法蘭（碳 stl）
  • 1?2″ 至 8″ 150# RF ANSI 法蘭（不銹鋼 stl）
  • 1?2″ 至 6″ 150# RF ANSI 法蘭（鋁）
  • 1?2″ 至 6″ 150# FF ANSI 法蘭（黃銅）
  • 15 至 25 mm DIN 2999/BS21/ISO R7 內螺紋
  • 15 至 150 mm DIN PN 10 法蘭（316 不銹鋼 stl 和碳 stl）

壓力限制：?200 psig (13.8 bar)

  • 溫度限制：
    -23 至 85°C（-10 至 185°F），帶聚碳酸酯窗口。
    -23 至 121°C（-10 至 250°F），帶丁腈橡膠 O 形圈。
    -23 至 121°C（-10 至 250°F），帶 Viton?、乙烯丙烯或全氟橡膠 O 形圈
