See-Flo? 3100視覺流量指示器

See-Flo? 視覺流量指示器一目了然地顯示工藝管線中液體的顏色、透明度和流量。大型鋼化玻璃窗便于觀察流體狀況和葉片指示器位置。儀表外殼的楔形使 See-Flo? 實際上可以進行自清潔。在可能需要定期維護的地方，窗戶很容易拆卸和更換。由于這是一個視覺流量指示器，它不包括校準刻度。

特點：

• 觀察流體條件的顏色、透明度和流動性。
• 可重復的葉片指示 – 相同流量下的相同位置。
• 這使用戶能夠在指針下方的凸臺上標記正常狀態。
• 用于水平或垂直管道系統。
• 壓力損失小。
• 設計簡單，零件少，使用壽命長。

規格:

結構材料：（接液部分）

外殼：鋁、黃銅或 316 不銹鋼
分流器：外殼材料或碳鋼
窗口：鋼化玻璃 葉片：17-7 ph 不銹鋼
“O”形環：丁腈橡膠、乙烯丙烯、Viton? 或全氟橡膠 M 管道

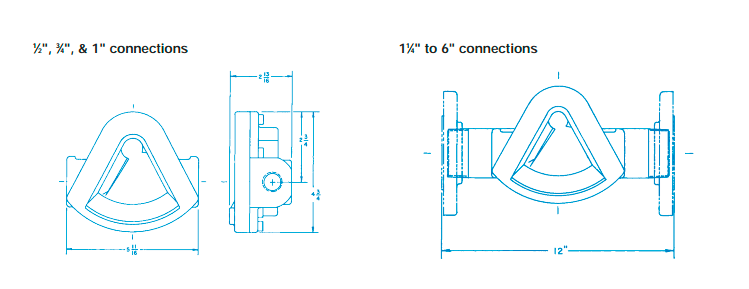

連接：

• ¹?/?₂?” 至 1” NPT 內螺紋
• 1?¹?/?₄?” 至 4” NPT 外螺紋
• ¹?/?₂?” 至 3” 三夾
• 1?¹?/?₄?” 至 6” 凹槽
• 1?¹?/?₄?” 至 6” 斜面
• ¹?/?₂?” 至 6” 150#/300# RF/FF ANSI 法蘭（碳 stl）
• ¹?/?₂?” 至 6” 150# RF ANSI 法蘭（不銹鋼）
• ¹?/?₂?” 至 6” 150#/300# RF ANSI 法蘭（鋁制）
• ¹?/?₂?” 至 6” 150# FF ANSI 法蘭（黃銅）
• 15 至 25 mm DIN 2999/BS21/ISO R7 內螺紋
• 15 至 150 mm DIN PN 10 法蘭（316 不銹鋼 stl 和碳 stl）

壓力限制：

200 psig (13.8 bar) 帶玻璃窗 100 psig (6.8 bar) 帶聚碳酸酯窗

溫度限制：

• -23 至 85°C（-10 至 185°F），帶聚碳酸酯窗口。
• -23 至 121° C（-10 至 250°F），帶丁腈橡膠 O 形圈。
• -23 到 121°C（-10 到 250°F），帶 Viton?、乙烯丙烯或全氟橡膠 O 形圈
