See-Flo? 3200可變面積流量計、轉子流量計

See-Flo??Meters

See-FLO ?儀表指示流速和允許水，空氣或其它流體透明視覺檢查。對于一般用途的工業服務，See-FLO ?米處理寬范圍的垂直或水平管道運行過程的流體。儀表殼的楔形讓See-FLO ?實際上是自我清潔。在可能需要定期維護的地方，鋼化玻璃窗很容易卸下和更換。

See-Flo? 3200流量計特征：

  • 瞬時流量測量。
  • 觀察流體狀況，以確保顏色，清晰度和流動性。
  • 在水平或垂直管道系統中使用。
  • 針對流體和操作條件進行單獨校準。
  • 用戶可選的10：1量程比流量范圍。（請參閱儀表量程范圍調整表）
  • 用戶可選的度量單位，包括雙重度量單位。
  • 不會有浮子卡住，管子破裂或動態密封泄漏。
  • 壓力損失低。
  • 設計簡單，零件少，使用壽命長。

流量測量:

空氣|氣體|透明液體|真空|水

操作原理：

Armor-Flo?TM流量計是可變面積流量計（“轉子流量計”）。See-Flo?流量計是可變面積流量計（“轉子流量計”）。外殼的內部容積從入口到出口都增大。主要元件是回火合金葉片，其一端固定在儀表外殼的頂部。隨著流量的變化，葉片按正比例彎曲。

1/2“, 3/4”和1”連接通常具有內螺紋端。尺寸11/41/4”至12”使用一體的旁通殼體能夠以具有一致的12”端到端尺寸的卷軸形式實現更大的連接尺寸。此外，它允許多種連接類型，包括螺紋、法蘭、槽端和三夾。

flex-flo-principal-operationsarmor-flo-principal-operation2

See-Flo? 3200流量計規格參數：

精度：滿量程的±2％

重復精度：滿量程的±1％

刻度：
直讀
分辨率：最大30格/最小15格

可調范圍：?10比1

結構材料：

  • 外殼：鋁，黃銅，70/30銅/鎳，316不銹鋼
  • 分流器：作為外殼或碳鋼
  • 窗戶：鋼化玻璃或聚碳酸酯
  • 葉片：鈷/鉻/鎳合金與特富龍?密封磁體
  • “ O”形環：丁腈橡膠，乙丙橡膠，Viton?或全氟彈性體

管道連接：

  • 1?2″至1″ NPT
  • 1 1?4“至4” NPT
  • 1個1?2″至3″三夾鉗
  • 1 1?4“至6”凹槽
  • 1 1?4“至6”斜面1?2“至8” 150＃/ 300＃RF / FF ANSI法蘭（碳素Stl）
  • 1?2“至8” 150＃RF ANSI法蘭（不銹鋼stl）
  • 1?2“至6” 150＃RF ANSI法蘭（鋁）
  • 1?2“至6” 150＃FF ANSI法蘭（黃銅）
  • 15至25 mm DIN 2999 / BS21 / ISO R7內螺紋
  • 15至150 mm DIN PN 10法蘭（316不銹鋼stl和碳素stl）

屏幕截圖-2016-10-15-at-1-15-06-pm

壓力限制：?200 psig（13.8 bar）

  • 溫度限制：
    聚碳酸酯玻璃窗為-23至85°C（-10至185°F）。
    帶有Buna-n O型圈的-23至121°C（-10至250°F（華氏度））。
    使用Viton?，乙烯丙烯或全氟橡膠O型圈在-23至121°C（-10至250°F）

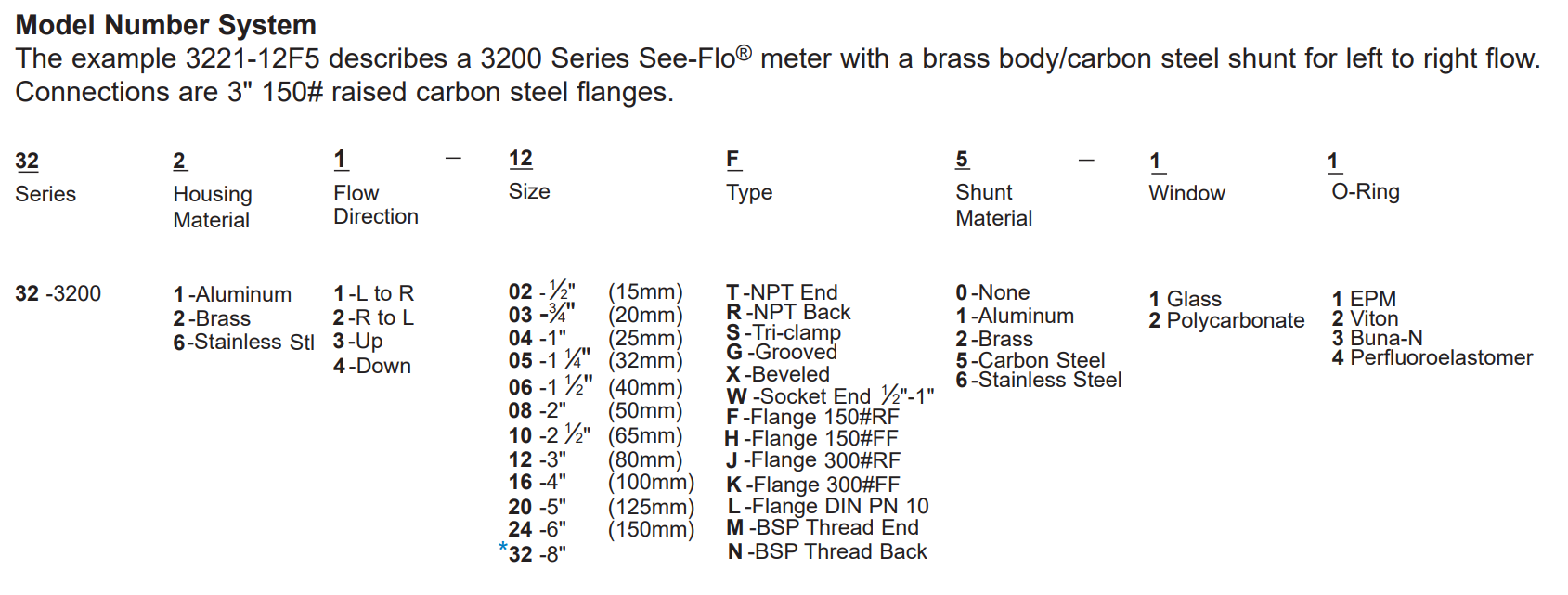

See-Flo? 3200流量計選型指導：
