| 項目 | 物質 |
|---|---|
| 編碼器類型 | 絕對 |
| 用戶接線 | 25 芯 AWG26 屏蔽連接器 D-sub 25 針（插座） |
| 用戶管道 | 外徑φ6、內徑φ4的空氣管2根（恒定工作壓力：0.8MPa）外徑φ4、內徑φ2.5的 空氣管2根（恒定工作壓力：0.8MPa） |
| 警報指示燈（注 7） | 1 個小型紅色 LED 指示燈（需要 24V 直流電源） |
| 制動釋放開關 （注 8） | 防止上下軸墜落的制動釋放開關（需要 24V 直流電源） |
| 環境溫度和濕度 | 溫度：0~40°C，濕度：20~85%RH 或更低（無冷凝） |
| 體重 | 30.5 千克 |
| 電纜長度 （注 9） | 5L：5m（標準） 10L：10m |
*1 在 3-M4 深度 8 中，導向孔穿透臂的側面。 請注意，長安裝螺釘可能會干擾內部機械部件。
*2 施加在墊片上的外力在軸向應為 30 N 或更小，在旋轉方向上應為 2 N·m 或更小。 （每 1 個墊片）
*3 LED 由客戶操作，從控制器的 I/O 輸出獲取信號，并將 24 VDC 施加到用戶接線中的 LED 端子。

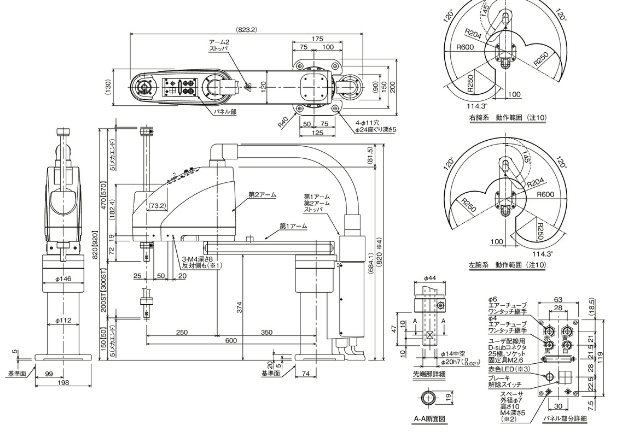

*4 高度尺寸根據執行器在指定位置的姿勢而變化。 指定了最大近似值。
注意：電纜/管道
?電機/編碼器電纜 5m/10m
?剎車電纜 5m/10m
?用戶布線電纜 5m/10m
?空氣配管（4 條線） 0. 15 分鐘
