德國ES&S Solutions FFC/FPC 40針適配器 便捷連接柔性扁平電纜或柔性電路板

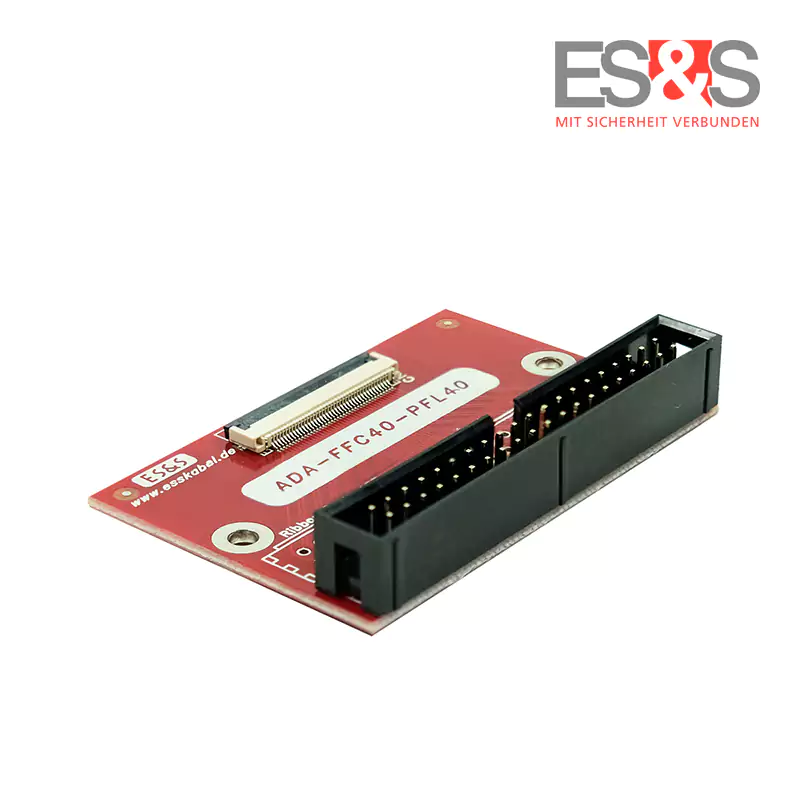

FFC/FPC 40針適配器 | ADA-FFC40-PFL40-050

產品描述

本適配器可便捷連接0.50mm間距、40針、厚度0.30mm的FFC（柔性扁平電纜）或FPC（柔性電路板），并轉接至標準2.54mm間距排針接口。適配器板集成薄膜電纜連接器（下接觸式）和雙排針座，兼容扁平線纜插頭。支持外接FFC線纜或設備內置FPC線路。

技術參數

  • 接口端1：40針FFC連接器，間距0.50mm（下接觸式）

  • 接口端2：20×2雙排針座，間距2.54mm

  • 附加焊盤：支持所有信號引線調試

  • 尺寸：60mm（長）x 40mm（寬）x 11mm（高）

  • 工作溫度：-20°C至85°C

產品優勢

? 緊湊扁平化設計
? 即插即用
? 免去小批量開發成本
? 支持客制化需求

注意：

適配器不包含F(xiàn)FC線纜，需單獨訂購。

兼容線纜型號：

  • FFC0.50A40-xxx-

  • FFC0.50D40-xxx-

支持顯示屏型號：

T043GB03D01、T080UC01D01、PH128800T004
