德國ES&S Solutions OKI HSDS系列電纜—LVDS傳輸專用 專為差分傳輸設計

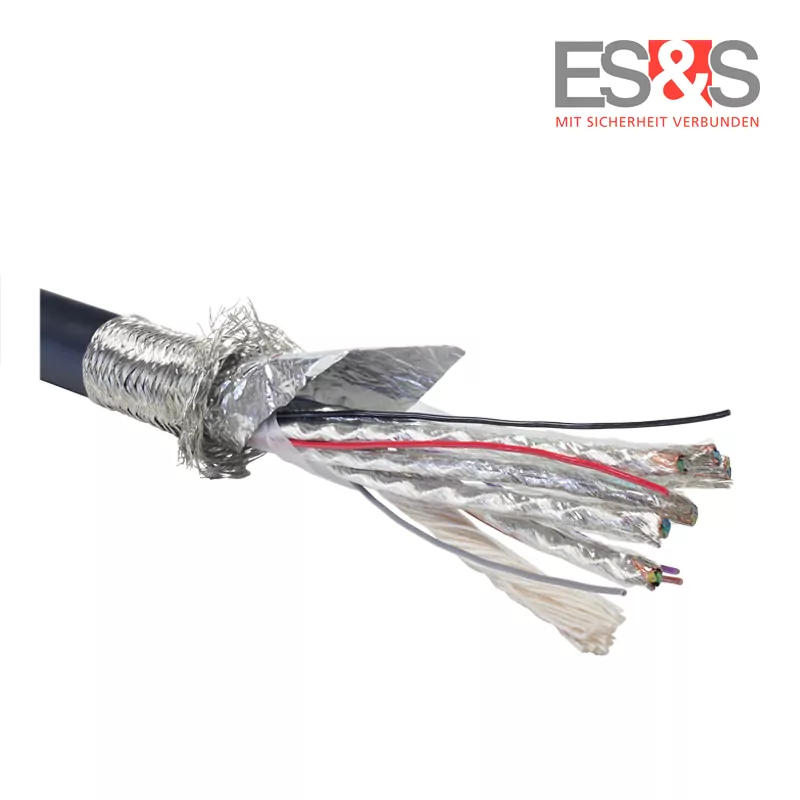

OKI HSDS系列電纜——LVDS傳輸專用

型號：LTG-OKI-HSDS-K-AWG28-6P-K-M

OKI Electric Cable的”HSDS系列電纜”專為差分傳輸設計，可作為數字接口電纜廣泛應用于多種場景。

當前工業設備中使用的數字接口多基于傳統標準，但往往需要根據設備規格進行定制，導致交貨周期長且需單獨設計生產。為此，OKI Electric Cable通過分析客戶需求，將最具通用性的電纜結構標準化，最終推出HSDS系列解決方案！

5 Gbps高速傳輸性能

多數LVDS線纜最高僅支持1.923 Gbps傳輸速率。隨著設備對高性能數字接口的需求增長，HSDS系列通過優化差分傳輸設計，不僅提供更穩定的信號質量，更可實現高達5 Gbps的傳輸速度。

雙重屏蔽抗干擾

采用雙層屏蔽結構，顯著改善噪聲性能，特別適合易受干擾的工業設備布線場景。

多規格可選

我們可提供HSDS系列2對、4對、6對及8對線纜型號（如8對線纜型號：LTG-OKI-HSDS-K-AWG28-8P-K-M）。

詳細技術參數、色標說明請查閱左側PDF附件。如需咨詢，歡迎隨時聯系。您也可了解我們的OMNET系列電纜：LTG-CAT6A-4P-OMNET-S-HFR-OKI。

技術參數

線纜型號：HSDS K 28AWGX6P K-M

  • 導體：6×2對絞線+5芯線，28AWG鍍錫銅絞線

  • 工作溫度：≤50℃ | 耐壓：30V

  • 對絞線外徑：1.1mm（鍍錫銅編織屏蔽）

  • 芯線外徑：0.7mm

  • 整體外徑：9.5mm（鍍錫銅總屏蔽）

  • 絕緣材料：耐油耐熱PVC

  • 顏色：黑色

  • 柔性設計：≥1000萬次彎曲循環（R=50mm）

  • 拖鏈適用 | 耐油性 | 符合RoHS

  • 認證標準：UL 20276

電氣特性

  • 傳輸速率：5 Gbps

  • 特性阻抗：100 Ω

  • 導體電阻：≤206 Ω/km（20℃）

  • 絕緣電阻：≥1000 MΩ/km（20℃）

  • 耐壓強度：500V AC（1分鐘）
