美國Fermionics FD100系列高速InGaAs光電二極管 FD100W、FD100L、FD100S2、FD100FC
高速、低電容、低暗電流光電二極管，適合高速通信系統、局域網和FDDI應用。感光區直徑100 m。平面鈍化器件結構。
型號：

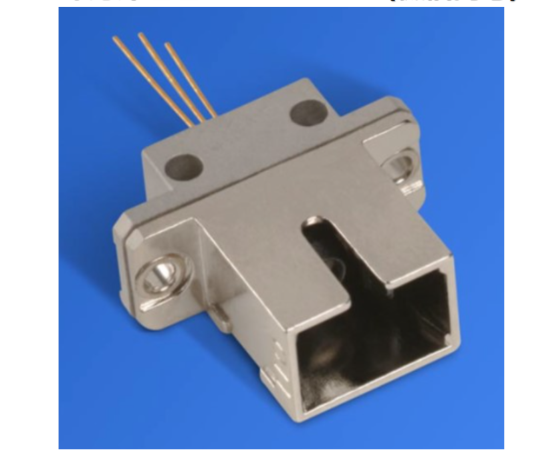

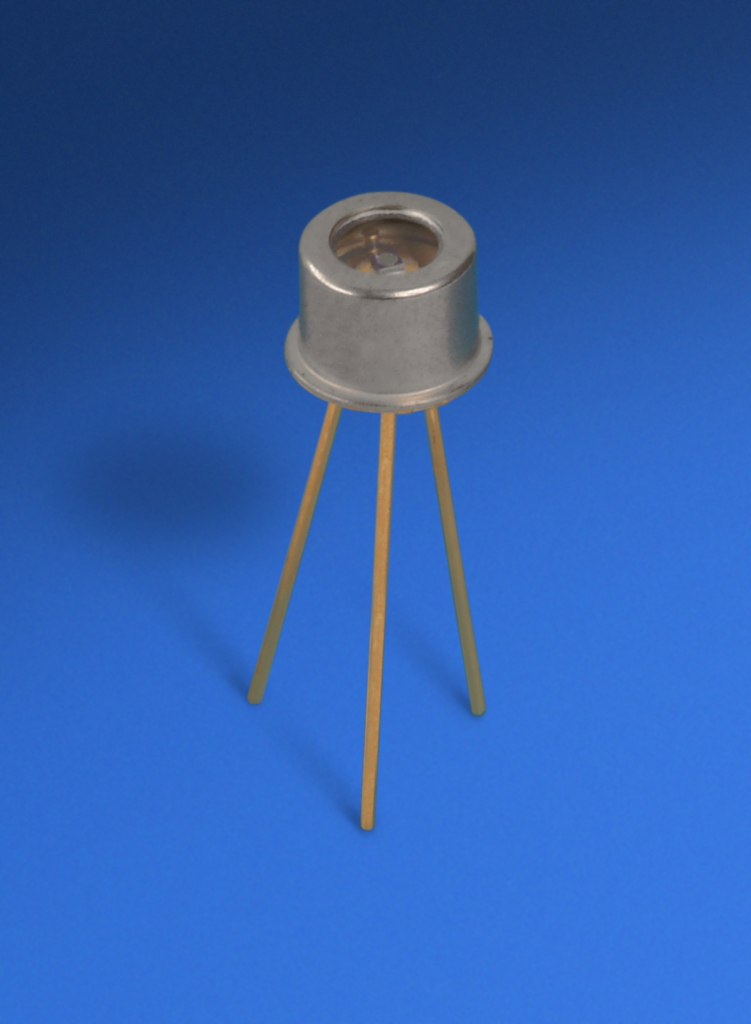

FD100W，100 m有效直徑InGaAs光電二極管，安裝在TO18管座中，帶平面AR涂層窗口 FD100L，100 m有效直徑InGaAs光電二極管，安裝在帶球形透鏡的TO46管座中 FD100S2，安裝在S2型氧化鋁陶瓷底座上的100 m有效直徑InGaAs光電二極管 FD100S3，安裝在S3型氧化鋁陶瓷底座上的100 m有效直徑InGaAs光電二極管 FD100FC，TO46接頭中的100 m有效直徑InGaAs光電二極管，帶聚焦透鏡，在帶2孔法蘭的FC連接器插座 中對齊 FD100FCB，TO46管座中100 m有效直徑InGaAs光電二極管，帶聚焦透鏡，對準PCB/面板安裝FC連接器插 座 FD100SC，TO46接頭中的100 m有效直徑InGaAs光電二極管，帶聚焦透鏡，在PCB/面板式SC連接器插座中 對齊 FD100ST，TO46集管中100 m有效直徑InGaAs光電二極管，帶聚焦透鏡，在徑向ST插座中對齊， FD100F-(光纖類型/連接器)，TO46軸向封裝尾纖組件中100 m有效直徑InGaAs光電二極管。提供定制光 纖和連接器終端。 FD100F8-(光纖類型/連接器)，TO46軸向封裝尾纖組件中100 m有效直徑InGaAs光電二極管。內部光纖尖 端角度拋光至8 °,以降低背反射。提供定制單模光纖和連接器終端。
Absolute Maximum Ratings絕對最大額定值
| 參數 | 等級 | 單位 |
|---|---|---|
| 儲存溫度 | -40 to +100 | °C |
| 工作溫度 | -40 to +85 | °C |
| 正向電流 | 5 | mA |
| 反向電流 | 0.5 | mA |
| 反向電壓 | 30 | V |
光學和電學特性（T = 25°C）
| 參數 | 試驗條件 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|
| 響應度 (R) | λ = 1300納米 λ = 1550納米 | 0.80 0.85 | 0.90 0.95 | A/W | |
| 暗電流 (Id) | Vr = 5V | 0.5 | 3 | nA | |
| 上升/下降時間 (Tr / Tf) | Vr = 5V | 0.3 | 0.7 | ps | |
| 電容 (C) | Vr = 5V | 1.1 | 1.5 | pF |
