大面積InGaAs光電二極管
Fermionics Opto-Technology提供大面積InGaAs光電二極管，適用于儀器儀表和傳感應用。在800 nm至1700 nm波長范圍內的響應度非常出色。所有列出的器件均采用平面鈍化技術制造；光敏表面具有寬帶抗反射（AR）涂層。
系列型號
- FD500系列
- FD1000系列
- FD1500系列
- FD2000系列
- FD3000系列
- FD5000系列
大面積、高靈敏度光電二極管，適用于紅外儀器儀表和傳感應用。在800 nm至1700 nm波長范圍內具有高光譜響應。光敏區域直徑為1 mm。采用平面鈍化器件結構。
絕對最大額定值
| 參數 | 額定值 | 單位 |
|---|---|---|
| 存儲溫度 | -40 至 +100 | °C |
| 工作溫度 | -40 至 +85 | °C |
| 正向電流 | 100 | mA |
| 反向電流 | 20 | mA |
| 反向電壓 | 2 | V |
光學和電氣特性（T = 25°C）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 響應度 (R) | λ = 850 nm | 0.10 | 0.20 | – | A/W |
| λ = 1300 nm | 0.80 | 0.90 | – | A/W | |
| λ = 1550 nm | 0.85 | 0.95 | – | A/W | |
| 并聯電阻 (Rs) | Vr = 0V | 2 | 20 | – | MΩ |
| 電容 (C) | Vr = 0V | – | 80 | 150 | pF |
封裝選項
| 型號 | 描述 | |
|---|---|---|

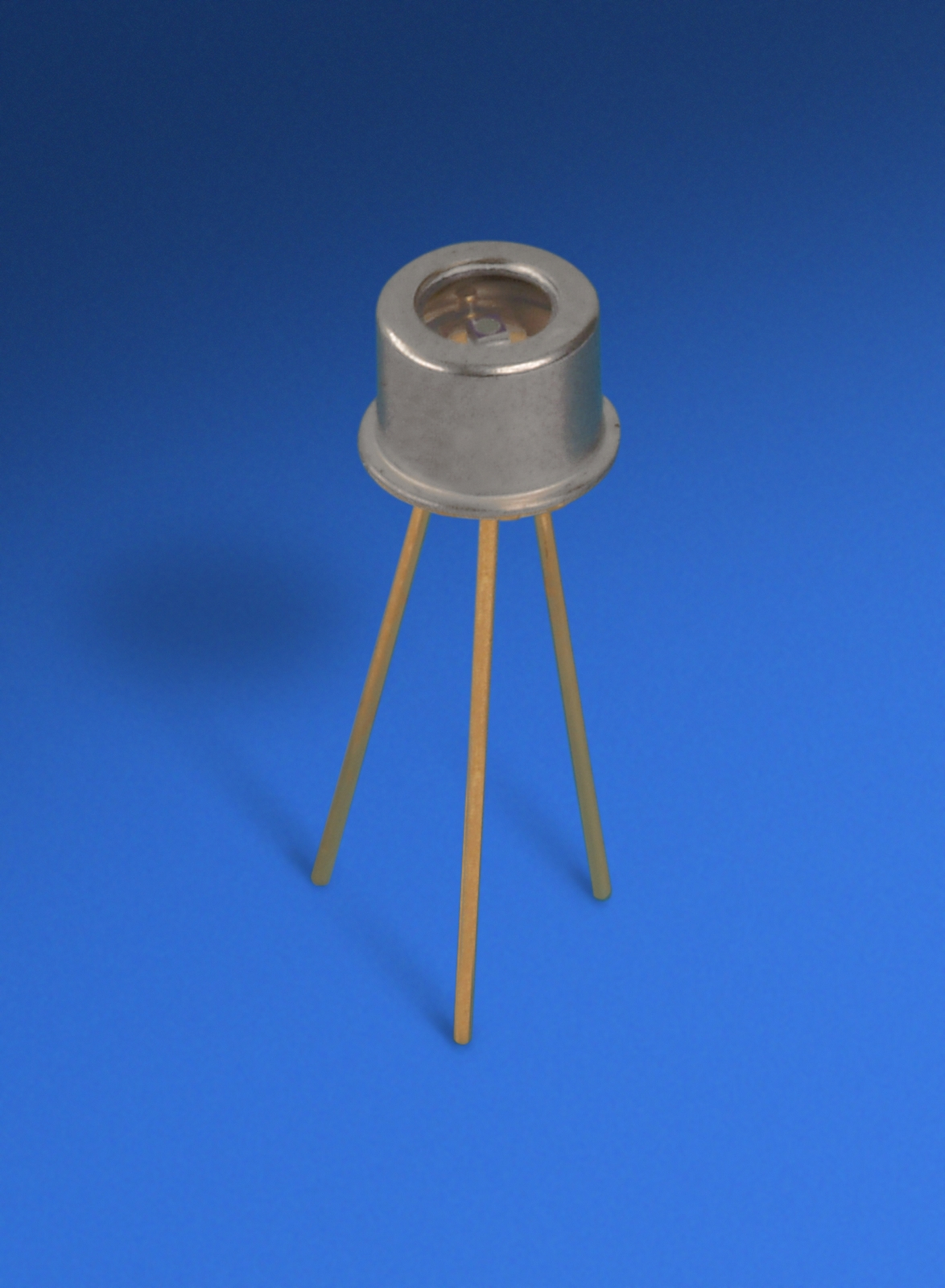

| FD1000W | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有平面AR涂層窗口 | |
| FD1000W-TO5 | 1 mm光敏直徑InGaAs光電二極管，安裝在TO5封裝中，帶有平面AR涂層窗口 | |
| FD1000DL | 1 mm光敏直徑InGaAs光電二極管，安裝在TO46封裝中，帶有穹頂透鏡 | |
| FD1000DL5 | 1 mm光敏直徑InGaAs光電二極管，安裝在TO5封裝中，帶有穹頂透鏡 | |
| FD1000W-SMA | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有平面窗口，安裝在SMA插座中 | |
| FD1000W-FC | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有平面窗口，對準FC連接器插座（帶2孔法蘭） | |
| FD1000W-FCB | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有平面窗口，對準PCB/面板安裝FC連接器插座 | |
| FD1000W-SLB | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有開放式窗口，對準FC連接器插座（帶2孔法蘭） | |
| FD1000W-ST | 1 mm光敏直徑InGaAs光電二極管，安裝在TO18封裝中，帶有平面窗口，對準Radiall ST插座 | |
| FD1000S2 | 1 mm光敏直徑InGaAs光電二極管，安裝在S2型氧化鋁陶瓷基板上 | |
| FD1000S3 | 1 mm光敏直徑InGaAs光電二極管，安裝在S3型氧化鋁陶瓷基板上 |
