高速 InGaAs?光電二極管
Fermionics Opto-Technology?提供高速 InGaAs 光電二極管，適用于高速模擬和數字通信系統、局域網（LAN）、光纖分布式數據接口（FDDI）、儀器儀表和傳感應用。所有列出的器件均采用平面鈍化技術制造，光敏表面具有寬帶抗反射（AR）涂層。
產品系列
- FD50 系列
- FD80 系列
- FD100 系列
- FD150 系列
- FD300 系列
高速、低電容、低暗電流光電二極管
適用于高速通信系統，光敏區域直徑為?150 μm，采用平面鈍化器件結構。
絕對最大額定值
| 參數 | 額定值 | 單位 |
|---|---|---|
| 存儲溫度 | -40 至 +100 | °C |
| 工作溫度 | -40 至 +85 | °C |
| 正向電流 | 5 | mA |
| 反向電流 | 1 | mA |
| 反向電壓 | 25 | V |
光學和電氣特性（T = 25°C）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 響應度 (R) | λ = 1300 nm | 0.80 | 0.90 | A/W | |
| λ = 1550 nm | 0.85 | 0.95 | A/W | ||
| 暗電流 (Id) | Vr = 5V | 0.5 | 3 | nA | |
| 上升/下降時間 (Tr/Tf) | Vr = 5V | 0.3 | 1 | ns | |
| 電容 (C) | Vr = 5V | 1.5 | 2 | pF |
封裝選項
| 型號 | 描述 | |
|---|---|---|

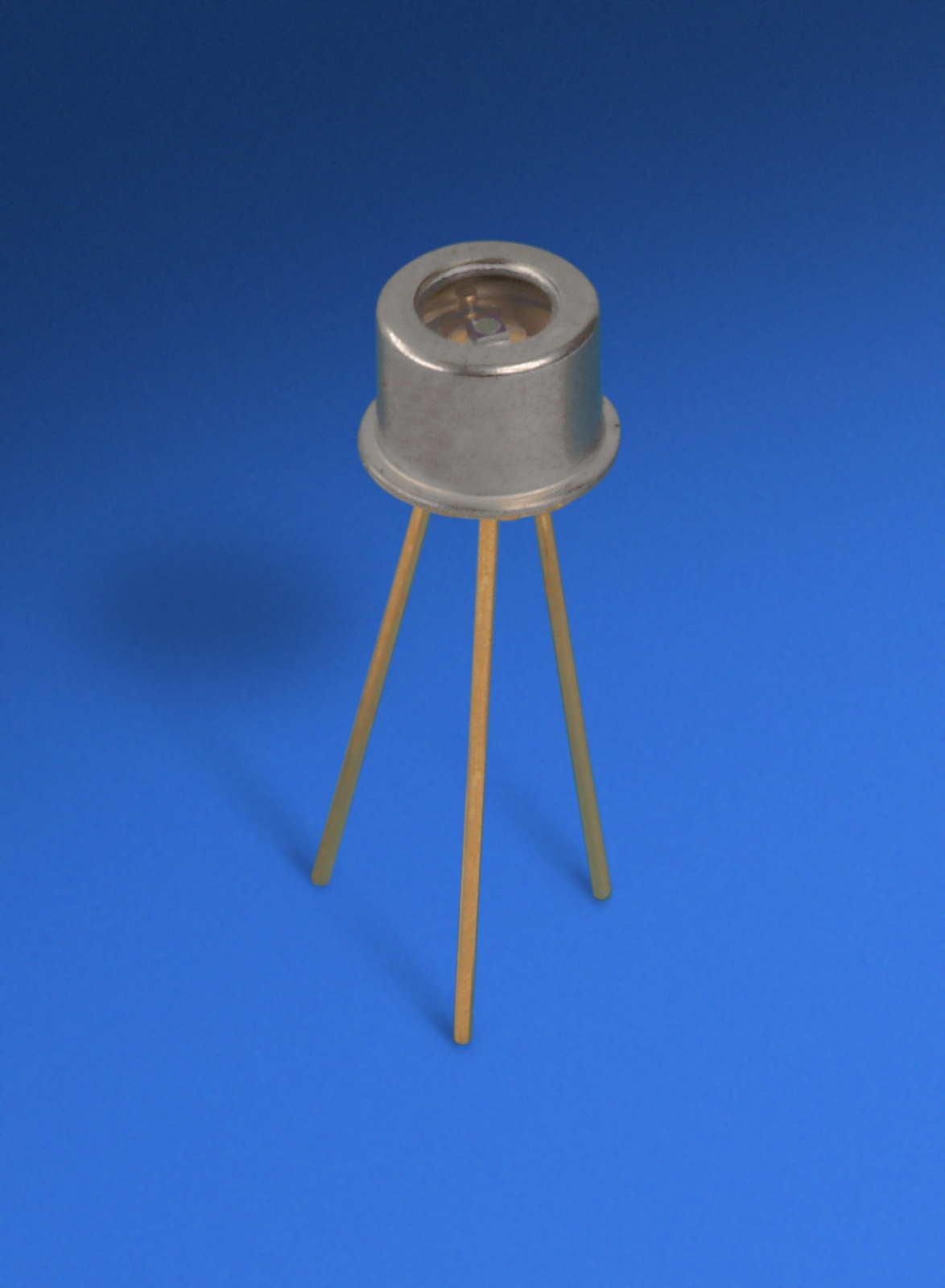

| FD150W | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO18 底座上，帶平面 AR 涂層窗口 | |
| FD150L | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶球透鏡 | |
| FD150S2 | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 S2 型氧化鋁陶瓷基板上 | |
| FD150S3 | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 S3 型氧化鋁陶瓷基板上 | |
| FD150FC | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶聚焦透鏡，對準 FC 連接器插座，帶 2 孔法蘭 | |
| FD150FCB | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶聚焦透鏡，對準 PCB/面板安裝 FC 連接器插座 | |
| FD150SC | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶聚焦透鏡，對準 PCB/面板安裝 SC 連接器插座 | |
| FD150ST | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶聚焦透鏡，對準 Radiall ST 插座 | |
| FD150S8-F-(光纖類型/連接器) | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在水平安裝的 S8 陶瓷封裝尾纖組件上，可定制光纖和連接器 | |
| FD150S8-F8-(光纖類型/連接器) | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在水平安裝的 S8 陶瓷封裝尾纖組件上，內部光纖端面以 8° 角拋光以減少反射，可定制單模光纖和連接器 | |
| FD150F-(光纖類型/連接器) | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 軸向封裝尾纖組件上，可定制光纖和連接器 | |
| FD150F8-(光纖類型/連接器) | 150 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 軸向封裝尾纖組件上，內部光纖端面以 8° 角拋光以減少反射，可定制單模光纖和連接器 |
