高速 InGaAs 光電二極管
Fermionics Opto-Technology 提供高速 InGaAs 光電二極管，適用于高速模擬和數字通信系統、局域網（LAN）、光纖分布式數據接口（FDDI）、儀器儀表和傳感應用。所有列出的器件均采用平面鈍化技術制造，光敏表面具有寬帶抗反射（AR）涂層。
產品系列
- FD50 系列
- FD80 系列
- FD100 系列
- FD150 系列
- FD300 系列
這些光電二極管具有?超高速、低電容、低暗電流?的特點，適用于極高比特率接收器應用。光敏區域直徑為?50 μm，采用平面鈍化器件結構。
FD50 系列絕對最大額定值
| 參數 | 額定值 | 單位 |
|---|---|---|
| 存儲溫度 | -40 至 +100 | °C |
| 工作溫度 | -40 至 +85 | °C |
| 正向電流 | 5 | mA |
| 反向電流 | 0.5 | mA |
| 反向電壓 | 30 | V |
光學和電氣特性（T = 25°C）
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 響應度 (R) | λ = 1300 nm | 0.80 | 0.85 | A/W | |
| λ = 1550 nm | 0.85 | 0.90 | A/W | ||
| 暗電流 (Id) | Vr = 5V | 0.1 | 1 | nA | |
| 上升/下降時間 (Tr/Tf) | Vr = 5V | 100 | 200 | ps | |
| 電容 (C) | Vr = 5V | 0.25 | 0.4 | pF |
封裝選項
| 型號 | 描述 | |
|---|---|---|

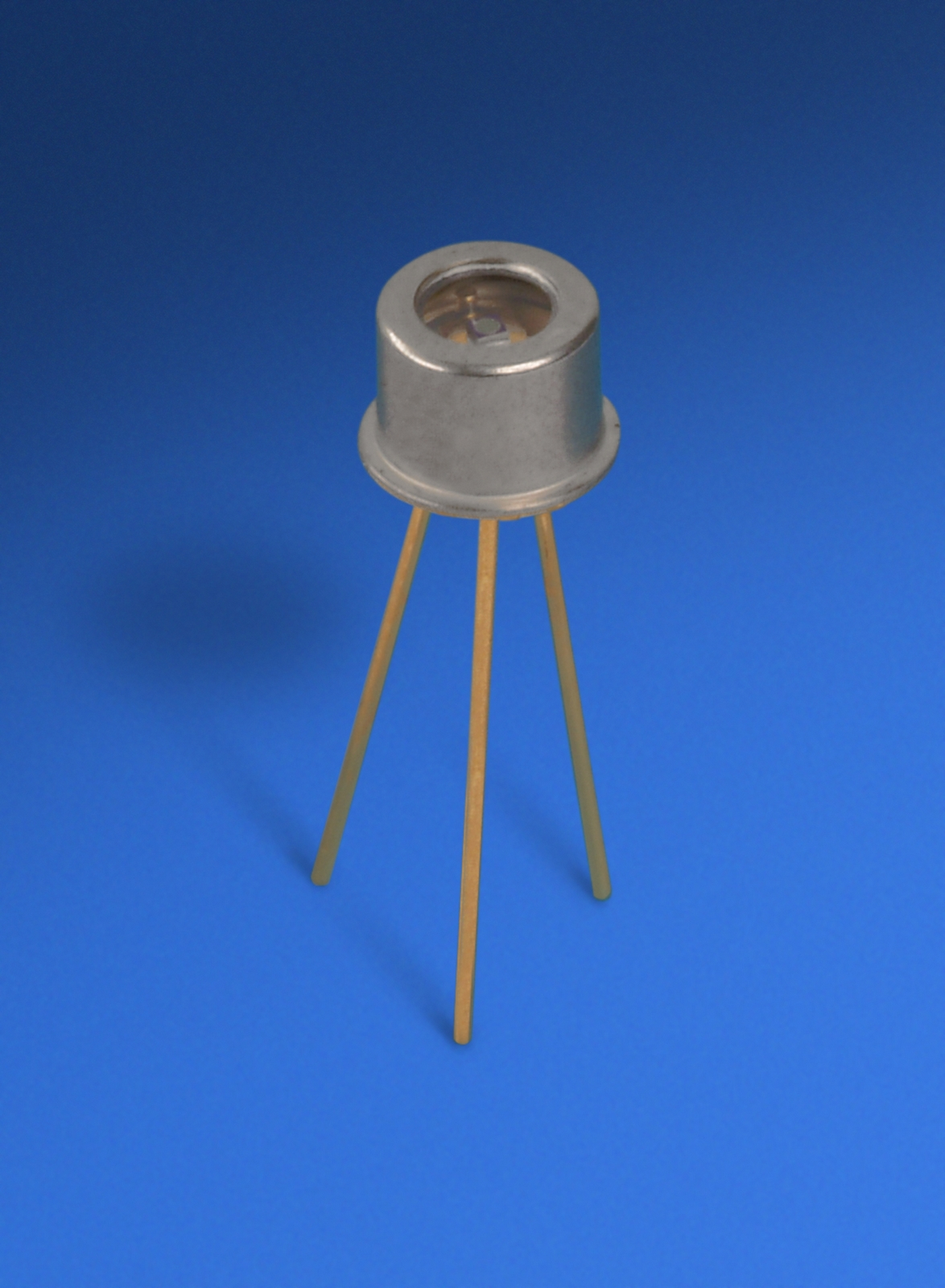

| FD50W | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO18 底座上，帶平面 AR 涂層窗口 | |
| FD50L | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在 TO46 底座上，帶球透鏡 | |
| FD50S2 | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在 S2 型氧化鋁陶瓷基板上 | |
| FD50S3 | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在 S3 型氧化鋁陶瓷基板上 | |
| FD50S8-F-(光纖類型/連接器) | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在水平安裝的 S8 陶瓷封裝尾纖組件上，可定制光纖和連接器 | |
| FD50S8-F8-(光纖類型/連接器) | 50 μm 光敏直徑 InGaAs 光電二極管，安裝在水平安裝的 S8 陶瓷封裝尾纖組件上，內部光纖端面以 8° 角拋光以減少反射，可定制單模光纖和連接器 |
