FPM 系列 – 脈沖電源模塊

FPM 系列的脈沖電源模塊是放置在高度緊湊的金屬外殼內的脈沖發生器。它們可以輕松用于需要高可靠性、在極端條件下運行和不妥協性能的廣泛應用。模塊可用于 OEM、工業、汽車、雷達和航空航天領域。

電源模塊的特點是：

  • 最高級別的可擴展性
  • 最大輸出電壓高達 50 kV
  • 上升時間從 20 皮秒到幾十納秒
  • 脈沖寬度從數百皮秒到數十納秒
  • 外部觸發（20-30 V，100 ns）
  • 模塊需要外部直流電源，電壓從 24 V 到幾千伏不等，具體取決于應用
  • 短路和開路保護
  • 典型尺寸從 50x25x25 毫米到 250x125x60 毫米
  • 可選的外部數字同步系統（包括PC控制）

在某些應用程序中，只需將新模塊添加到數組中即可縮放輸出。最高級別的時序穩定性允許以 10-30 ps 的精度同步多達一百個模塊。FID GmbH 開發了一種特殊的數字同步系統，可以控制觸發延遲。

FPM 系列脈沖發生器產生的脈沖形狀是完全可定制的，包括上升時間、下降時間和脈沖寬度的所有可能組合。脈沖持續時間可以指定為最大幅度的 50% 或 90%，這通常對應于鐘形或方形輸出脈沖。本質上，當這很重要時，可以在任何級別指定脈沖寬度。

除了輸出脈沖的一般規格外，我們的客戶還可以選擇其他參數，例如前脈沖幅度、后振蕩幅度和持續時間等。

最大脈沖重復率取決于許多因素，包括脈沖幅度、平均輸出功率、冷卻類型。

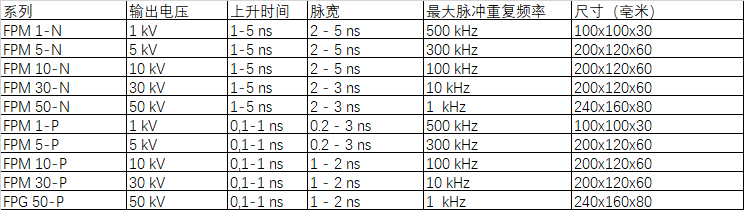

所有規格均以 50 歐姆給出 在
1 到 5 ns 的脈沖寬度下，總效率可以達到 60-70%
脈沖持續時間以幅度的 50% 給出，其他脈沖寬度也是可能的
尺寸和交貨時間是近似值

另請?jiān)L問我們的應用部分，其中介紹了為特定使用領域開發的脈沖發生器。

所有類型的模塊化脈沖發生器都可以安裝在臺式或機架式外殼中。
