E5-FHG
Heat exchanger plate
板片
輪廓類型 ：Fishbone Hard
墊圈類型：膠合墊片
最大工作壓力：
25[巴]
363磅/平方英寸
363磅/平方英寸
傳熱面積：
0.05[米2]
77.50英寸2]
77.50英寸2]
可用厚度：
0.50 / 0.60 / 0.80毫米
0.0197 / 0.0236 / 0.0315英寸
0.0197 / 0.0236 / 0.0315英寸
板片材質：
1.4404 (AISI 316L)，1.4404 (X2CrNiMo17-12-2), AISI 316L (V4A)
1.4547 (254SMO)，1.4547 (X1CrNiMoCuN20), 254SMO
3.7025 (Titan)， 3.7025, Titan (Titanium Grade 1)
墊圈材質：
Type? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Maximum temperature? ? ? ? ? ? ? ? ? Description
EPDM? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?up to 150.0 [°C] | 302.0 [°F]? ? ? ? ? ? ? ? ? ? ? ? Vistalon
FKM? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? up to 175.0 [°C] | 347.0 [°F]? ? ? ? ? ? ? ? ? ? ? ? ? Viton
IIR-HT? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? up to 180.0 [°C] | 356.0 [°F]? ? ? ? ? ? ? ? ? ? ? ? ? Butyl
NBR? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? up to 140.0 [°C] | 284.0 [°F]? ? ? ? ? ? ? ? ? ? ?Perbunan

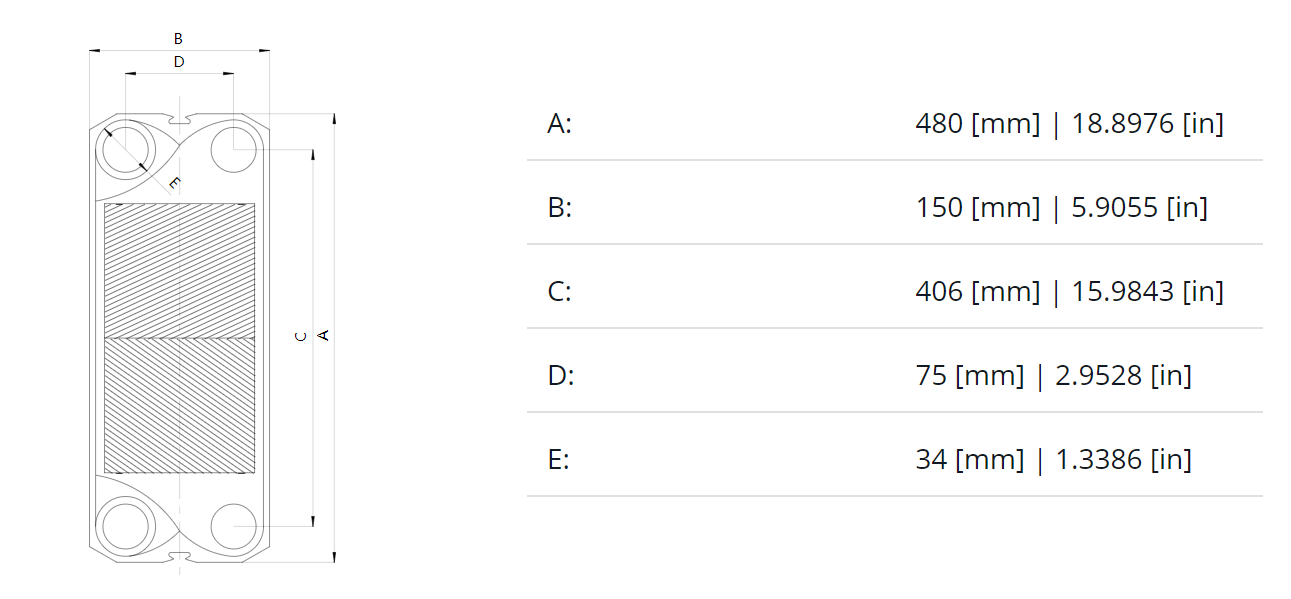

尺寸：
