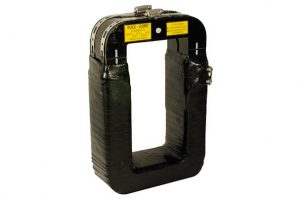

美國Flex-core FCR型繼電器級分芯電流互感器

繼電器類收入等級雙核電流互感器 型號#FCR

無需拆卸母線即可更換現有的繼電器類電流互感器。這些分芯電流互感器設計為易于安裝在完全絕緣的母線或電纜上，以精確表示一次電流。對于大多數商業生產的儀表和儀器，都有可用的解決方案。僅限室內使用。

?可根據要求提供定制初選和二選

?用于過絕緣母線?用于室內

特征：

這些分芯電流互感器的設計便于安裝在母線或提供一次電流的精確表示的電纜。有解決辦法可用于大多數商用儀表和儀器。

規格書：

結構：
定向硅鋼用于芯。次級繞組是銅的。單元包裹有熱固性聚酯和浸漬的清漆。

絕緣水平?…………………………………………..0.6kV，10kV BIL全波
頻率?……………………………………………… ………………………………………………。60Hz的

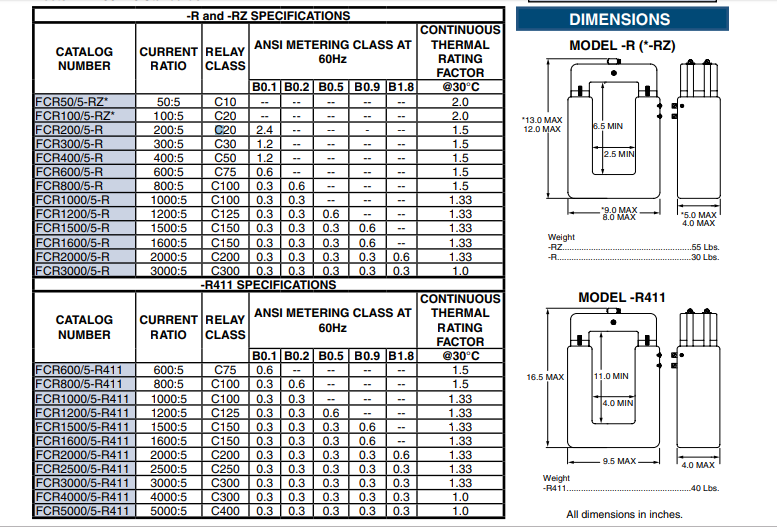

熱因子?…………………………………………………………………………請參閱數據表
工作溫度范圍?………………………………… …………………………..0?O?C至+105?O?C
精度?………………………………………………………………………… …….請參閱數據表的
次級端子?……..10-32螺釘

符合IEEE C57.13標準

應用領域：

  • 瓦數轉換器
  • 電流傳感器
  • 電能表
  • 需求表
  • 功率因數表
  • 電流感應繼電器
  • 能源管理系統
  • 過電流繼電器
  • 差動繼電器
  • 反向功率繼電器
