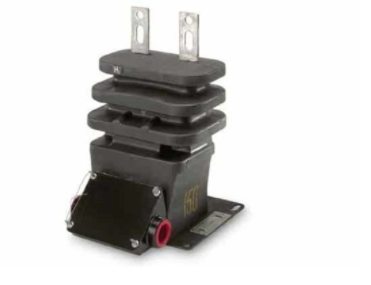

FLEX-CORE,型號#JCK-5C,15KV級,戶外電流互感器

概述：

  • 絕緣等級：??15.5kV、110kV BIL 符合 C57.13
  • 頻率：??60Hz
  • 重量：?大約 40 磅。

詳細型號規格：

?5AMP 次級型號
目錄編號 輸入放大器 輸出放大器 繼電器類 計量類 評級因素 絕緣等級 連續熱額定因數@30o 重量
755C152001 5A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152002 10A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152003 15A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152004 20A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152005 25A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152006 30A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152007 40A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152008 50A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152009 75A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152010 100A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152011 150A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152012 200A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152013 300A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152014 400A 5A C40 0.3 B-0.5 3.0 15kV 3.0 40 磅
755C152015 600A 5A C40 0.3 B-0.5 3.0 15kV 2.0 40 磅
755C152016 800A 5A C40 0.3 B-0.5 3.0 15kV 1.5 40 磅
755C152017 1000A 5A C40 0.3 B-0.5 3.0 15kV 1.2 40 磅
755C152018 1200A 5A C40 0.3 B-0.5 3.0 15kV 1.0 40 磅

應用：

  • 專為戶外服務而設計。
  • 適用于操作儀表、儀表、繼電器和控制裝置。

特征：

  • JCK-5C 采用最先進的自動壓力膠凝 (APG) 工藝和疏水環脂族環氧樹脂 (HCEP) 制造，用于 15kV 室外電壓互感器的整條生產線。
  • 絕緣水平達到或超過 IEEE C57.13 和 CSA CAN3-C13 中規定的水平。
  • 尺寸符合 IEEE C12.11。卓越的設計、HCEP 環氧樹脂和 APG 工藝相結合，為戶外應用提供業內最高的質量和可靠性。
  • 制造符合 ANSI/IEEE C57.13 的要求
