CGS在線氣體含量，氣體濃度測量儀
CGS傳感器類型：
充氣測量從未如此簡單
我們的CGS的直列曝氣機是沒有任何機械移動部件的測量管。兩相流中氣體濃度（CG）的確定是基于一種創新的方法，與放射性核素方法相比，該方法無危害。
與未充氣介質相比，通過測量復雜流體阻抗的變化，CGS在涉及氣體濃度的所有應用領域都具有決定性的優勢。無論是發動機或齒輪箱中的機油充氣，泡沫粘合劑還是充氣食品：我們的CGS幾乎都是解決所有氣體中氣體問題的理想工具。
CGS的另一個優勢是其高分辨率。無論您的油中夾帶的是最小直徑的微氣泡還是較大的氣穴，我們的系統都可以讓您獨立于兩相混合物的物理形式和流動條件而獲得準確的測量結果。借助其集成的壓力傳感器，您始終可以通過附加的標準化CG0值來比較結果，該值等于大氣壓下的氣體濃度。
主要特征
- 緊湊，無磨損且高度精確的流體曝氣流量計，可在線安裝
- 連續顯示流體中的不溶氣體的通氣/濃度
- 從0.10到100.00 vol％的氣體始終具有很高的精度
- 在線測量，無需任何機械運動部件
- 適用于所有非導電類型的液體（濃度<600 nS / m）
- 可用于主流和旁路測量
- 完全可升級的系統：不同的傳感器尺寸可用于不同的流速
- 無損，無危險的測量，與流動方向無關
- 集成溫度和壓力測量
- 4個輸出值：溫度；壓力;?CGp（在測得壓力下的活氣濃度）；CG0（大氣壓下氣體濃度的標準值）
- 追溯計算大氣壓下等效氣體濃度的比較結果
- 快速測量速率（可用1 Hz和10 Hz版本）
- 簡單直觀的處理
- 便攜式測量儀（提供110-240 V AC和9-36 V DC版本）
- 標準數字接口（RS-232，適用于USB），用于與WINDOWS PC的可選連接
- 包含直觀的flucon軟件
- 所有測量值的模擬輸出（4 … 20 mA或0 … 10 V）
應用領域
CGS的標準傳感器配備了兩個UNF 9/16“連接器*，可以輕松地集成到您的流體回路中。由于可以連續在線測量流體中的體積氣體濃度，我們的系統提供了新的可能性，例如用于連續在線監測液壓管，內燃機，渦輪增壓器或齒輪箱中的機油充氣情況，或優化加氣粘合劑的應用。
CGS充氣表還可以用作控制設備，用于要求氣體含量為重要質量特征的技術生產領域，或系統引入氣體可以降低生產成本的領域。
以下應用領域總結了CGS的多功能性：
- 在線實時數據
在油泵，電動機，渦輪增壓器或齒輪箱的設計中，測量和控制機油曝氣的重要標準。
- 機器和機器零件的優化
設計新的機器元件，減少油的曝氣。
- 流體開發的優化
開發具有最佳通氣和脫氣性能的流體。
- 過程調查和控制
在加氣流體和粘合劑的應用中優化過程。
（*包括BSP 3/8“公適配器，可根據要求提供其他螺紋適配器）
組成

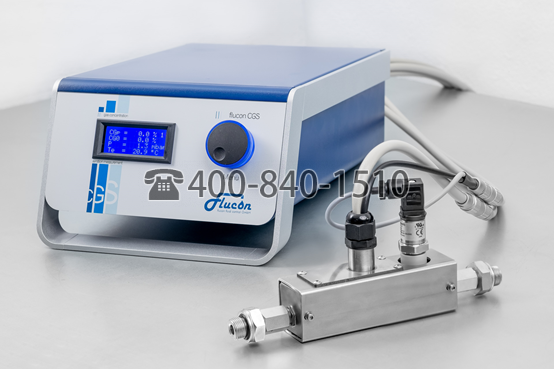

一般而言，CGS曝氣米僅由兩個組件：所述測量管上的一個手三個集成傳感器（CG傳感器，PT100溫度傳感器和壓力傳感器），并在一個相應的控制和評估系統的電子單元，另一方面。
傳感器
標準傳感器的兩端（左圖）均配備了UNF 9/16“（-6）連接器，可以適應3/8”或其他標準配件，并簡化了將測量儀器安裝到流體回路中的過程。標準傳感器適用于以0.5-5 l / min（<1.3 gpm）的主流安裝。如果您的應用具有更高的流速，我們建議您使用可選的旁路安裝套件進行旁路安裝。但是，如果首選主流測量，則也可以使用大型傳感器。
電子產品

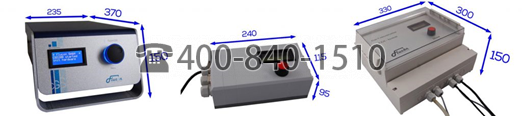

有不同類型的電子單元/外殼：作為帶有可分離LEMO連接器的鋁制臺式外殼（左下）的替代產品，我們提供了一個小型緊湊型移動外殼（底部中央），以及一個帶端子的大型塑料外殼（右下方），用于控制柜安裝。
每個CGS均可用于110-240 V AC或9-36 V DC電源。因此，也可以輕松實現車載應用，例如使用12 V電池供電。
快速或超快速測量？
一旦確定了哪種傳感器和電子設備最適合您的應用，您還需要解決另外一件事：您要以標準速度（每秒一次或高速）測量十倍嗎？
僅用100毫秒的測量時間，高速版本的CGS?可能會派上用場，特別是如果您具有高動態性，更高的流量或不穩定且不均勻的通氣時。
操作CGS充氣計

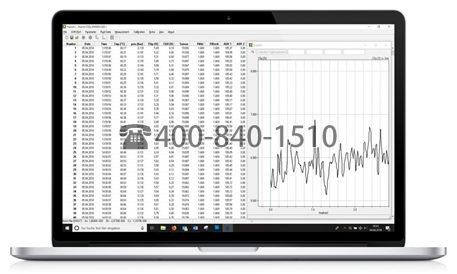

無論是傳感器或電子設備的類型，還是標準版本還是高速版本：每個CGS系統都可以獨立使用，也可以通過RS-232 / USB與WINDOWS計算機一起使用。每個系統都配有功能強大的CGS軟件，使您能夠測量和解釋測量結果。
如果您希望使用主計算機控制數據，則只需使用CGS?的模擬輸出（0 … 10 V或4 … 20 mA）來傳輸所有相關參數的實測實時數據。
校準
充氣測量入門非常容易：在首次使用之前，僅需對您的特定無充氣油進行一次CGS校準。這應該在過程的整個溫度范圍內完成，建議的額外溫度范圍為+/- 10°C。對于使用各種流體進行測量，CGS都有一個流體清單，您可以節省多達20種不同的油（參數集）。這使您可以通過菜單快速切換已保存的參數，例如，在另一個包含不同類型油的測試臺上使用傳感器。
為了使校準更容易，我們提供了可選的流體恒溫器，該恒溫器可由CGS系統控制。
CGS的技術數據
| 測量范圍 | 0至100 vol％氣體 |
| 準確性 | 大約?+/- o.1 vol％氣體 |
| 測量介質和流量 | 非導電流體
對于流量<5 l / min（1.3 gpm）：使用標準傳感器 更高的費率：使用旁路安裝或大型傳感器 還可應要求提供用于主流安裝的定制傳感器管 |
| 測量時間 | 標準：約。1秒
可根據要求提供高速版本（測量時間約100 ms） |
| 溫度測量 | PT 100，+/- 0.1°C |
| 溫度范圍 | -30°C至150°C |
| 壓力范圍 | 最高?10巴 |
| 尺寸測量管（WxHxL） | 標準傳感器：40 x 110 x 165毫米;
大傳感器：60 x 127 x 218毫米 ??ustom制造小號izes?提供了上要求 |
| 物料計量管 | 特殊鋼（1.4571） |
| 連接 | 標準傳感器：2個UNF 9/16″ -18Gg（dash-6）公頭
擰上的適配器（G 3/8″或其他人）提供了關于請求?; 大傳感器：2個G1“母頭； |
| 電子單元尺寸（WxHxD） | 標準（鋁）：235 x 150 x 370毫米
大（帶連接端子）：330 x 150 x 300 mm 緊湊型（用于移動應用）：240 x 95 x 115毫米 |
| 數據通訊（計算機） | RS-232接口（包括用于WINDOWS的CGS軟件） |
| 模擬輸出溫度 | 4-20毫安/ 0-10伏 |
| 模擬輸出CGp信號 | 4-20毫安/ 0-10伏 |
| 模擬量輸出CG0信號 | 4-20毫安/ 0-10伏 |
| 模擬輸出壓力 | 4-20毫安/ 0-10伏 |
| 電源 | 110-240 VAC或9-36 VDC |
