在旁通中安裝標準傳感器

氣體濃度系統CGS的標準傳感器可用于高達5升/分鐘的主流測量。如果您的應用具有更高的流量，我們建議通過創建二級分支（旁通）來集成CGS傳感器，用于含氣量的測量。

為了設置正確測量所需的條件（流量0.5-5 l/min），我們提供了專門設計的旁通安裝套件，作為標準傳感器的可選附件。

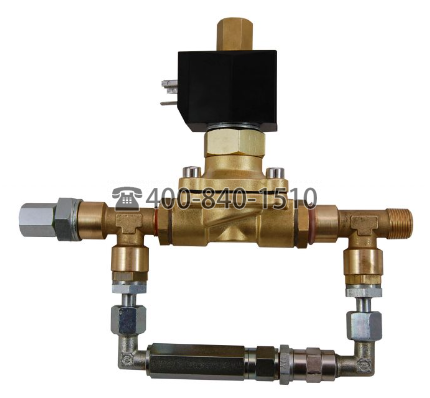

旁通安裝套件是一個3件式附件套件，旨在使用CGS標準傳感器以0.5至5 l/min的速度對流動的氣液混合物進行在線測量。

該套件包括一個限流器、一個膨脹軟管和一個校正塊，還包括所有所需的附加連接（軟管噴嘴和螺紋連接）。旁通閥的入口和出口各有G3/8”螺紋。

流量限制器

為了從主流分流可測量的旁通流量（流速>5 l/min，壓力>5 bar），應使用合適的限流器。

該限流器安裝在壓力側，例如T形或Y形件，并確保產生的流量非常適合進行測量。限流器的入口具有G3/8“螺紋，因此可以很容易地集成到您的安裝中。

膨脹軟管

由于氣體部分的可壓縮性，CGS傳感器中的測量需要盡可能低的壓力，因此限流器將二次流限制在合適的低流速。

離開限流器后，流體-氣體混合物膨脹，出現以下可測量現象：

由于壓力降低，夾帶的氣體部分在兩相流中占據更大的體積。

以前在高壓下溶解的潛在氣體餾分現在未溶解。

雖然第一個過程發生得很快（以音速），但第二個過程很耗時。我們的鎮靜部分確保在流體-氣體混合物通過CGS傳感器之前有足夠的時間釋放氣體，從而確保正確測量流體中的氣體含量。

校正塊

在電子激活驗證的幫助下，用戶可以始終確保正確確定當前測量的氣體含量值（CGp和CG0），并且沒有干擾因素（例如，油老化過程的影響）。驗證原理基于生成的測量值與受控壓縮下的測量值的比較。

校正功能集成在CGS含氣量測試儀的變送器和PC軟件中。CGS的校正是自動進行的，也可以在獨立模式下通過按下菜單按鈕或單擊CGS軟件中的驗證圖標手動觸發。

校正功能基于流體中氣體行為的原理。p_min和p_max之間氣體含量的變化必須滿足基本物理定律。

如果兩個壓力水平下氣體含量的測量值符合物理定律，則測量的CGp和CG0值是正確的。

如果兩個壓力水平的兩個氣體含量值不能與物理定律一致，則CGp和CG0的測量值不正確。執行自動校正。

對流體參數（在校準過程中產生）的反復檢查確保載液的老化/磨損現象不會對測量產生影響。
