將標準傳感器安裝在旁路中

氣體濃度檢測系統CGS的標準傳感器可用于主流流量的測量，流量最高可達5 L / min。如果您的應用具有較高的流速，我們建議通過為通氣測量創建一個輔助分支（旁路）來集成CGS傳感器。

為了設置正確測量（流量0.5-5 l / min）所需的條件，我們提供了一個特殊設計的旁路安裝套件，作為標準傳感器的可選附件。

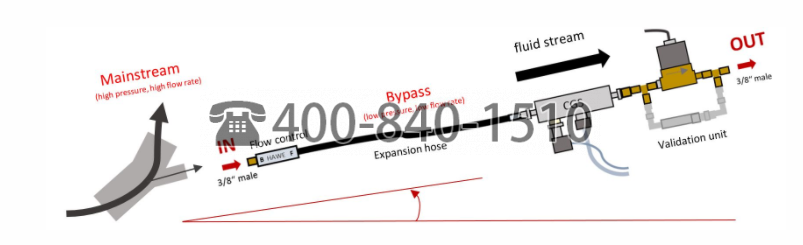

旁路安裝套件
旁路安裝套件是一個三件式附件套件，旨在使用CGS標準傳感器以0.5至5 l / min的速度在線測量氣液混合物的流動。
該套件包括限流器，鎮靜部分和電子激活的驗證單元，還包括所需的所有其他連接（軟管噴嘴和螺紋連接）。旁路的入口和出口均具有G3 / 8“螺紋。

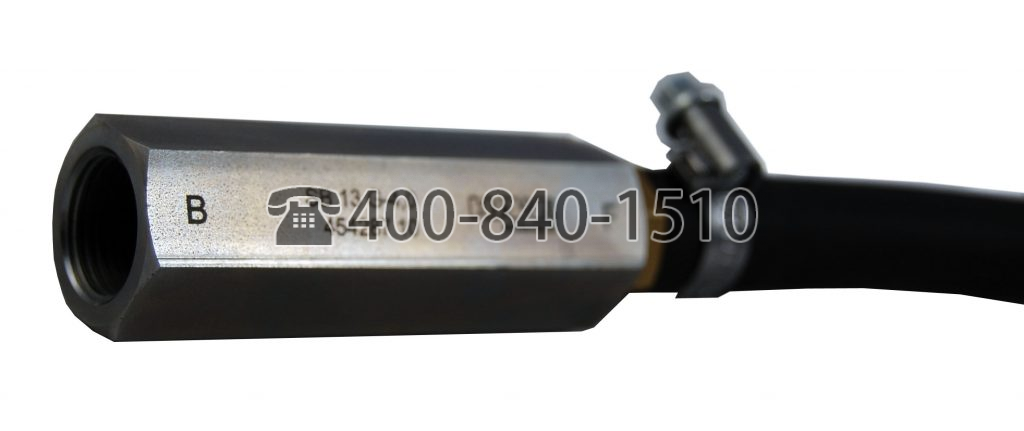

限流器

為了將主流中的可測量旁路流量（流量> 5 l / min，壓力> 5 bar）轉移，應使用合適的限流器。
該限流器安裝在壓力側，例如T型或Y型，可確保所產生的流量非常適合進行測量。限流器的入口具有G3 / 8“螺紋，因此可以輕松集成到您的設備中。

鎮靜部分（膨脹軟管）
由于氣體部分的可壓縮性，由于CGS傳感器中的測量需要盡可能低的壓力，因此限流器將您的二次流量限制為合適的低流量。
離開限流器后，流體-氣體混合物膨脹并發生以下可測量的現象：
由于壓力降低，夾帶的氣體部分在兩相電流中占據較大的體積。
以前在高壓下溶解的潛在氣體餾分現在不溶解。
盡管第一個過程迅速發生（以聲音的速度），但是第二個過程卻很耗時。我們的鎮靜部分確保在液氣混合物通過CGS傳感器之前有足夠的時間釋放氣體，從而確保正確測量流體中的氣體含量。

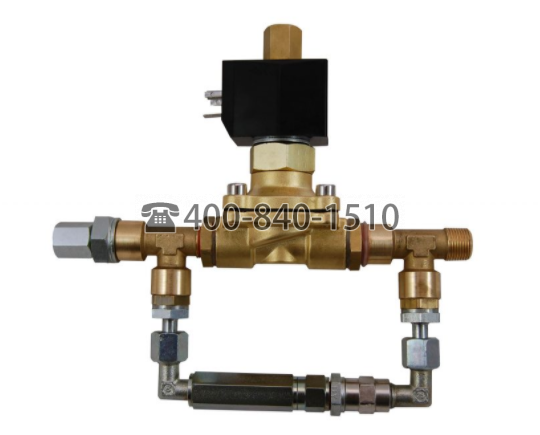

驗證單位

借助電子激活的驗證單元，用戶始終可以確保正確確定當前測量的氣體含量值（CGp和CG0），并且不受干擾因素（例如，因油老化過程而產生的影響）的影響。驗證原理基于生成的測量值與受控壓縮下的測量值的比較。
驗證功能集成在CGS的固件和PC軟件中。
CGS的驗證是自動進行的，也可以在獨立模式下通過按菜單按鈕或單擊CGS軟件中的驗證圖標來手動觸發。
驗證功能基于氣體在流體中的行為原理。氣體含量在p_min和p_max之間的變化必須滿足基本物理定律。
如果在兩個壓力水平下測得的氣體含量值均符合物理定律，則測得的CGp和Cg0值正確。
如果兩個壓力水平的兩個氣體含量值無法與物理定律一致，則CGp和CG0的測量值不正確。執行自動校正。
流體參數（在校準過程中生成）的這種反復檢查確保了載液的老化/磨損現象不會對測量產生影響。
另一個優點是，用戶可以在任何時間點單擊一下鼠標，自己檢查測量數據的可靠性。壓力變化還可以用于檢測可能的溶解度現象。
驗證單元的輸出對應于旁路的末端，并帶有一個G3 / 8“連接器。
