F?hrenbach,CNC,連續路徑控制,unipos 330

F?hrenbach,CNC,連續路徑控制,unipos 330,用于搬運、裝配技術、線性機器人的多功能控制單元

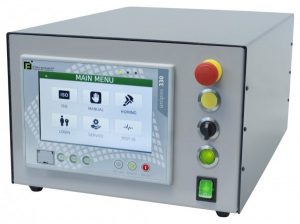

unipos 330是一個通用的模塊化CNC控制器，最多可用于4個軸(伺服或步進電機或hrenbach直接驅動)。由于集成的PLC，可以實現許多不同的應用，例如機械構造、自動化技術、機床和特殊應用。

根據設計，步進電機或伺服電機被用作軸驅動。當然，也可以驅動hrenbach直接驅動級(線性和扭矩電機)。

帶有LINUX操作系統的集成式平板電腦允許使用基于ISO的g代碼對您的應用程序進行方便的NC編程。

功能:

  • 多達4軸的連續路徑控制(帶伺服或步進電機，或直接驅動)
  • 使用g代碼進行數控編程
  • 處理器:32位微控制器，400 MHz，不帶風扇
  • 7英寸觸摸屏，分辨率:800 x 480 DPI，TFT彩色
  • 3個可自由編程的按鍵
  • 正面有USB接口

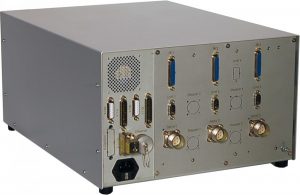

  • 后部的網絡連接
  • 通過外部PC進行遠程維護
  • 集成緊急停止SIL3，緊急停止電路-后側連接器
  • 可選主軸控制
  • 可選帶手動控制單元

unipos 330伺服系統:

  • 設備中集成了多達3個伺服控制器
  • 電機類型:交流伺服電機、弗林巴赫直接驅動
  • DC總線鏈路電壓:325 V
  • 標稱電流/軸:3 A
  • 峰值電流/軸:9 A
  • 反饋:
  • 旋變器、1Vss-SinCos、增量編碼器、EnDat2.1、EnDat2.2、HIPERFACE、BiSS-C編碼器

unipos 330 SMI

  • 設備中集成了多達4個放大器
  • 適用于步進電機
  • unipos 330 SMI集成式電機的電源
    • 1-2軸SMI 48 VDC /最大值。10 A
    • 3-4軸SMI最大48 VDC。20安
  • 最大值每個放大器5.5 A

通信/接口

  • 24x數字輸入PNP (24 VDC)，16x數字輸出(24 VDC，1 A，最大總電流。8 A)在子D連接器上可用
  • 1個以太網端口10/100 Base-T(外殼后側)
  • 1個USB 2.0接口(正面)
  • ModBus

編程；編排

  • 根據DIN 66025使用通用DIN命令(g代碼)編程
  • m函數
  • 計算和邏輯功能
  • 間接編程

外殼

  • 尺寸:(WxHxD) 345x220x450毫米(背面不帶電纜蓋)
  • 連接:最大230伏交流電壓。2200瓦
  • 后側的電源插頭
  • 防護等級:IP 20
  • 可選為19英寸機架的模塊
