標準PIR透鏡和透鏡陣列

CM0.77GIVX 系列

焦距：0.77 in (19.6mm)

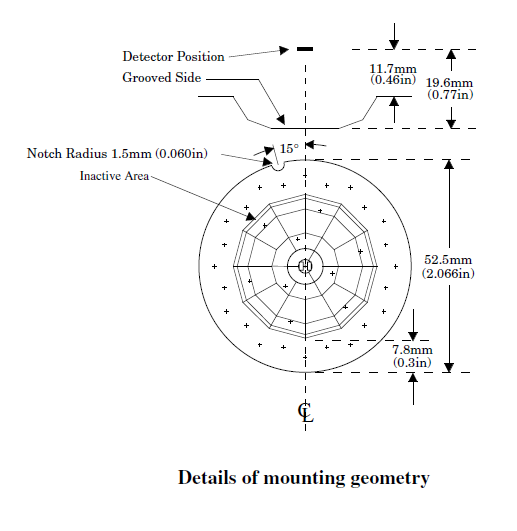

Fresnel Technologies 的 C 0.77 Gl VX 系列透鏡陣列旨在用于天花板安裝的被動紅外運動探測器設備。它們的使用方式是溝槽面朝向熱電探測器，安裝法蘭距離探測器的敏感區域 0.46 英寸（11.7 毫米），并且以該區域為中心（見圖 1）。

透鏡陣列的總體尺寸為：

• 直徑：2.066 英寸 ± 0.010 英寸（52.5 毫米 ± 0.3 毫米）
• 深度：0.310 英寸 ± 0.010 英寸（7.9 毫米 ± 0.3 毫米）
• 厚度：0.020 英寸 ± 0.004 英寸（0.5 毫米 ± 0.1 毫米）

安裝法蘭寬度約為 0.3 英寸（7.8 毫米）。居中誤差控制在 0.005 英寸（0.12 毫米）以內。

Fresnel Technologies, Inc. 是領先的 Fresnel 透鏡陣列制造商。我們在新型透鏡和材料的研發方面引領行業，推動被動紅外運動檢測技術的進步。自 1976 年以來，我們的透鏡和透鏡陣列已被廣泛應用于使用折射光學的多數被動紅外設備中。我們的質量標準在行業中處于最高水平，表面處理和內含物的質量確保在 3 英尺（1 米）距離下在普通光照條件下無法看到任何缺陷。我們的產品沒有任何功能性缺陷。

我們的 POLY IR? 紅外傳輸材料在 8 至 14 微米波段的剛性和透過率方面是目前最優秀的。主動透鏡段采用我們著名的專有 LODIFF? 透鏡圖案制造。

我們目前提供該系列的七種類型：CM 0.77 GI V1、CM 0.77 GI V2、CM 0.77 GI V3、CM 0.77 GI V4、CM 0.77 GI V5、CM 0.77 GI V6 和 CM 0.77 GI V7。

圖 2-16 展示了各個透鏡陣列的區域模式。圖中假設使用一個具有 110° 上下和左右覆蓋范圍的雙元件探測器，放大器增益約為 5000，且安裝高度如各圖所示。可以使用其他探測器安排，鼓勵使用具有較高圓形對稱性的探測器，包括具有方形圖案的四元件探測器。有關這些探測器的區域模式幫助，可以根據請求提供。如果您選擇的探測器具有更大的接受角度，則探測器與法蘭之間的間距可以減少最多 3 毫米，而不會顯著降低中央區域的性能。此種較近的安裝將改善外部區域，并在 8 英尺（2.4 米）天花板高度下擴展其探測范圍。
