標準PIR透鏡和透鏡陣列

XX0.9GI6TX 系列

焦距：0.9 in (22.9mm)

向下傾斜：6°

Fresnel Technologies 的 XX 0.9 GI 6 TX 系列透鏡陣列旨在用于被動紅外運動探測器設備，特別優化用于雙元件熱電探測器。通常，這些透鏡陣列的溝槽面朝向熱電探測器，并以 0.9 英寸（22.9 毫米）的半徑在探測器的敏感區域周圍彎曲（見圖 1）。在這種情況下，探測器和透鏡陣列應向下傾斜 6 度角，適用于大多數類型。探測器的位置應距上邊緣 0.492 英寸（12.5 毫米），并且左右居中（見圖 2）。

透鏡陣列的總體尺寸為：

WIDE ANGLE ARRAY
WA 0.9 GI 6 T1
LONG RANGE ARRAY
LR 0.9 GI 6 T1
EXTRA WIDE ANGLE ARRAY
EWA 0.9 GI 6 T1
ANIMAL ALLEY ARRAY
AA 0.9 GI T1
VERTICAL BARRIER TYPE
VB 0.9 GI T1
PET IMMUNE ARRAY
WP 0.9 GI 6 T1

• 高度：1.400 英寸 ± 0.010 英寸（35.6 毫米 ± 0.3 毫米）
• 寬度：1.965 英寸 ± 0.010 英寸（49.9 毫米 ± 0.3 毫米）
• 厚度：0.015 英寸 ± 0.004 英寸（0.38 毫米 ± 0.1 毫米）

邊框?qū)挾燃s為 1/8 英寸（3 毫米）。居中誤差控制在 0.015 英寸（0.38 毫米）以內。

Fresnel Technologies, Inc. 是領先的 Fresnel 透鏡陣列制造商。我們?cè)谛滦屯哥R和材料的研發方面引領行業，推動被動紅外運動檢測技術的進步。自 1976 年以來，我們的透鏡和透鏡陣列已被廣泛應用于使用折射光學的多數被動紅外設備中。我們的質量標準在行業中處于最高水平，表面處理和內含物的質量確保在 3 英尺（1 米）距離下在普通光照條件下無法看到任何缺陷。我們的產品沒有任何功能性缺陷。

我們的 POLY IR? 紅外傳輸材料在 8 至 14 微米波段的剛性和透過率方面是目前最優秀的。主動透鏡段采用我們著名的專有 LODIFF? 透鏡圖案制造。

系列成員：

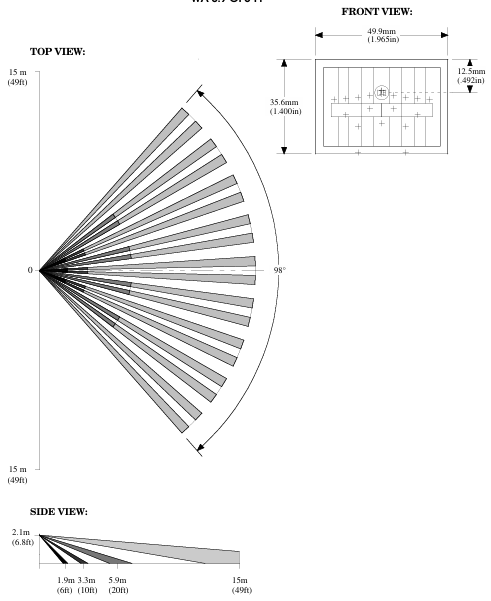

圖 3-8 展示了各個透鏡陣列的區域模式。圖中假設使用一個具有 110° 上下和左右覆蓋范圍的雙元件探測器，放大器增益約為 5000，動物走道透鏡陣列的安裝高度為 3.3 英尺（1 米），其他陣列的安裝高度為 6.8 英尺（2.1 米），所有陣列的傾斜角度為 6°，除了 AA 0.9 GI T1 和 VB 0.9 GI T1。
