自 1986 年以來，F(xiàn)resnel Technologies 一直為 IR、NIR 和可見光波長的聚合物光學器件提供金剛石車削和注塑成型、CNC 加工、工具和計量。FTI 擁有大批量生產具有亞微米特征的模制光學元件的專業知識。

標準PIR透鏡和透鏡陣列

XX1.2GI12VX 系列

焦距：1.2″ (30.5mm)

向下傾斜：12°

Fresnel Technologies 的 XX 1.2 GI 12 VX 系列透鏡陣列旨在用于被動紅外運動探測器設備。它們經過優化，適用于雙元件熱電探測器。通常，這些透鏡陣列的溝槽面朝向熱電探測器，并在探測器的敏感區域周圍以 1.2 英寸（30.5 毫米）的半徑彎曲（見圖 1）。在這種情況下，探測器和透鏡陣列應向下傾斜 12 度角，適用于大多數類型。探測器的位置應距上邊緣 0.810 英寸（20.6 毫米），并且左右居中（見圖 2）。

透鏡陣列的總體尺寸為：高度 1.677 ” ± 0.010 “（42.6 毫米 ± 0.3 毫米），寬度 2.402 ” ± 0.010 “（61 毫米 ± 0.3 毫米），厚度 0.015 ” ± 0.004 “（0.38 毫米 ± 0.1 毫米）。邊框?qū)挾燃s為 1/8 英寸（3 毫米）。居中誤差控制在 0.015 “（0.38 毫米）以內。

Fresnel Technologies, Inc. 是領先的 Fresnel 透鏡陣列制造商。我們在新型透鏡和材料的研發方面引領行業，推動被動紅外運動檢測技術的進步。自 1976 年以來，我們的透鏡和透鏡陣列已被廣泛應用于使用折射光學的多數被動紅外設備中。我們的質量標準在行業中處于最高水平，表面處理和內含物的質量確保在 3 英尺（1 米）距離下在普通光照條件下無法看到任何缺陷。我們的產品沒有任何功能性缺陷。

我們的 POLY IR? 紅外傳輸材料在 8 至 14 微米波段的剛性和透過率方面是目前最優秀的。主動透鏡段采用我們著名的專有 LODIFF? 透鏡圖案制造。XX 1.2 GI 12 VX 系列的每個設計均已申請專利或正在申請中。

該系列的成員如下：

WIDE ANGLE ARRAYS

WA 1.2 GI 12 V1

WA 1.2 GI 12 V2

WA 1.2 GI 12 V3

WA 1.2 GI 12 V4

WA 1.2 GI 12 V5

DENSE WIDE ANGLE ARRAYS

DWA 1.2 GI 12 V1

DWA 1.2 GI 12 V2

ANIMAL ALLEY ARRAYS

AA 1.2 GI 12 V1

AA 1.2 GI V1

AA 1.2 GI V2

AA 1.2 GI V3

EXTRA WIDE ANGLE ARRAYS

EWA 1.2 GI 12 V1

EWA 1.2 GI 12 V2

EWA 1.2 GI 12 V3

LONG RANGE ARRAYS

LR 1.2 GI 12 V1

LR 1.2 GI 12 V2

LR 1.2 GI 12 V3

PET IMMUNE ARRAYS

WP 1.2 GI 12 V1

EWP 1.2 GI V1

VERTICAL BARRIER ARRAYS

VB 1.2 GI V1

VB 1.2 GI V2

VB 1.2 GI 12 V1

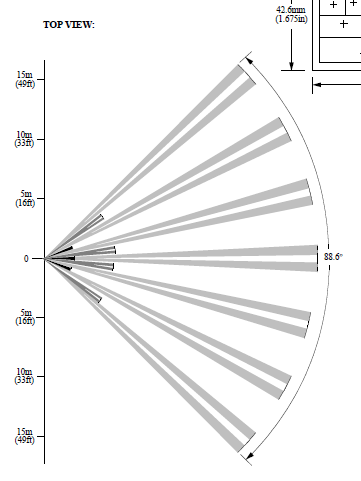

圖 3-30 展示了各個透鏡陣列的區域模式。這些圖假設使用一個具有 110° 上下和左右覆蓋范圍的雙元件探測器，放大器增益約為 5000，動物走道透鏡陣列的安裝高度為 3.3 英尺（1 米），其他陣列的安裝高度為 6.8 英尺（2.1 米），所有陣列除動物走道透鏡陣列外，均具有 12° 的傾斜角度。AA 1.2 GI 12 V1 設計用于從地面 3.3 英尺（1 米）處安裝，且保持 12° 向下傾斜。AA 1.2 GI V1 和 AA 1.2 GI V2 設計用于從地面 3.3 英尺（1 米）處安裝，安裝時不傾斜，但在正常安裝高度 6.8 英尺（2.1 米）時，傾斜 12° 向下。AA 1.2 GI V3 設計用于從地面 3.3 英尺（1 米）處安裝，且在任何安裝高度下均不向下傾斜。VB 1.2 GI V2 的配置適用于門附近的人員探測，其中探測器安裝時朝向地面。

如果您希望將 XX 1.2 GI 12 VX 系列透鏡陣列用于其他傾斜角度，您應根據所需的角度調整探測器的位置：每減少 1°，將探測器向上移動 0.021 英寸（0.53 毫米）；每增加 1°，則向下移動相同的量。上述提到的動物走道透鏡陣列已按指定角度設計，因此不需要進行這種調整。

其他配置（如光滑面朝向探測器、以其他半徑彎曲、以其他角度傾斜等）也可以使用，但圖 3-21 所示的區域模式將不適用。例如，圖 24-29 展示了一些 XX 1.2 GI 12 VX 系列透鏡陣列，彎曲半徑為 1.2 英寸，但未傾斜 12°，還有一些展示了它們保持平放的情況。更多示例可根據請求提供。

注意：此圖顯示了當透鏡陣列保持平放，并且距離探測器 1.2 英寸（30.5 毫米）時，所產生的區域模式。在這種情況下，陣列沒有向下傾斜，且探測器的中心線距離上邊緣頂部邊框 0.81 英寸（20.6 毫米）。
