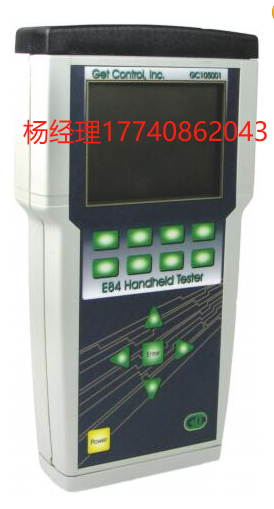

Get Control E84 手持式測試儀 E84 HHT

Get Control E84 手持式測試儀 E84 HHT

E84 手持式測試儀?（E84 HHT） 是可用于快速測試的最有效工具， 排除故障并解決 E84 問題。這款獨立的電池供電工具集成了?E84 仿真器中提供業界領先的自動加載和卸載例程。它包含一個 快速找到 E84 問題答案的行業第一數量：

  • 每個 E84 信號的電壓和電流測量
  • 自動光收發信機測試
  • 使用 GCI?E84 DLD?和?RJ-11 光收發器實時顯示 E84 通信

GCI 的?E84 HHT?是用于 E84 維護、故障排除和安裝的便攜式解決方案 應用。它是一個集成的 E84 測試工具，具有實時信號顯示、電壓和電流 測量和測試結果存儲在一臺易于使用的儀器中。使用?E84 HHT?快速查找 E84 接口問題的答案。

其 SD 卡接口允許保存測試結果并將其傳輸?shù)?PC 以供進一步分析。這 界面增強了結果存儲的組織，并簡化了將結果傳輸?shù)?PC 的過程，以便 詳細分析。測試結果以格式化的 ASCII 文本文件形式存儲，并兼容二進制格式 采用業界領先的 GCI?E84 分析應用程序。查看記錄的 E84 信號的時序圖 使用?E84 HHT 的標準負載和卸載循環測試。

由于 E84 I/O 信號的數量及其集電極開路邏輯，標準儀表測量不會 提供足夠的詳細信息來確定 E84 故障原因。導致 E84 接口問題的信號異常是最好的 使用?E84 HHT?提供的模擬電壓和電流測量進行檢查。

由 GCI?E84 仿真器提供的行業標準 E84 測試套件也已添加到?E84 HHT?中。現在，作員可以在故障排除環境中運行相同系列的測試 在工具驗收測試期間使用。

特征

  • 菜單驅動界面
  • 內部 IR 收發器
  • 支持外部 IR 收發器
  • 每個 E84 信號的電壓和電流顯示
  • 自動主動和被動負載和卸載測試
  • 通過 I/O 監控手動控制每個 E84 輸出
  • 自動 IR 收發器測試
  • 連接到 GCI?E84 DLD?或?RJ-11 光纖收發器時實時顯示信號
  • GCI?E84 仿真器測試套件
  • 將測試結果保存到 SD 卡
  • 根據工藝工具 ID 組織測試結果
  • 將數據從 GCI E84 DLD 上傳到 SD 卡
  • 輕松將保存的數據和記錄的 DLD 數據傳輸?shù)?PC
  • 使用 GCI?E84 分析應用程序分析數據
  • 內置時鐘和日歷
  • 可充電電池
  • 固件可現場升級

規格

  • 內置符合 E84 標準的 IR 收發器
  • 有源和無源電氣 E84 接口
  • DB-25 公頭（有源）和 DB-25 母頭（無源）端接
  • 自足式可充電電池
  • SD 卡接口
  • RS-232 串行通信接口
  • 9.3 英寸 × 4.9 英寸 × 1.6 英寸（236 毫米× 125 毫米× 41 毫米）

包裝內容

  • GCI?E84 手持式測試儀
  • 2 GB SD 閃存卡
  • 15′ 公對母 DB-25 電纜
  • +15 VDC 壁式電源 （120 VAC）
  • GCI 手持式測試儀用戶手冊

測試

加載/卸載測試

使用內部 IR 執行負載和卸載測試，以重新創建 E84 故障。或者，使用外部 IR 如果 IR 通信距離超出內部 IR 的一米范圍，則設備。

E84 HHT?隨著切換作的進行實時繪制 E84 信號。它會提示 FOUP （Load） 或移除 FOUP （Unload） 并同時顯示倒數計時器。

存儲到 SD 卡的測試結果包括測試設置詳細信息（TA 和 TP 定時器設置、循環類型）、測試 完成狀態和實時圖表。使用?E84 分析應用程序對 時間圖。

光收發信機測試

將光纖收發器連接到?E84 HHT?并執行紅外收發器測試以隔離 E84 故障 收發器或工藝工具。

IR 收發器測試獨立驗證每個光收發器信號并生成摘要報告。 還可以顯示每個信號的電壓和電流測量值，包括 On 和 Off 狀態。

失效分析包括信號之間短路測試、信號與接地之間短路測試以及測試 對于打開的信號。

存儲到 SD 卡的測試結果包括所有電壓和電流測量、模式測試結果和 格式化 ASCII 文本文件中的故障分析錯誤消息。

電壓/電流測量

將?E84 HHT?直接連接到工藝工具的 E84 控制器，以測量和顯示 E84 接口 電壓水平。顯示所有 E84 I/O 信號，包括信號名稱、引腳分配、I/O 編號和 DC 電壓測量。測量值實時顯示。

使用單個選項按鈕在電壓和電流測量顯示之間切換。

選擇手動模式以更改?E84 HHT 的輸出狀態，并監控工藝工具的響應。

將 E84 接口當前狀態的測量值保存到 SD 卡。保存的測試結果包括所有 所有 E84 I/O 信號的電壓和電流測量。

測試結果組織

存儲在 SD 卡上的測試結果按工藝工具 ID 進行組織。每個工藝工具都帶有 8 字符 ID 標簽。可以輸入詳細的工藝刀具信息來識別單個刀具。流程工具 ID 和信息記錄可以在 PC 上使用標準文本編輯器（記事本?）創建/編輯并保存到 SD 卡。可以使用?E84 HHT 的軟鍵界面在 FAB 中創建新的工具 ID 標簽。

可以使用 SD 卡輕松將測試結果傳輸?shù)?PC。測試結果井然有序 作為標準 Windows? 文件夾結構中的單個文件。大多數結果文件都可以使用文本打開 編輯器或?qū)氲轿淖痔幚砥髦幸陨蓤蟾妗Ｒ恍┪募?（循環測試、手動控制 帶狀圖）可以使用 GCI 的?E84 分析應用程序進行查看。
