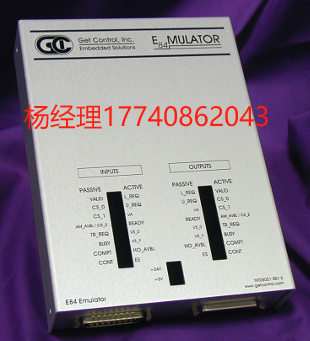

GCI?E84 仿真器是世界領先的開發、實施和鑒定測試儀 必須符合 SEMI? E84™ 標準的產品。它提供了一個行業標準 全球每個 300 毫米 FAB 和設備制造商都在使用自動化測試計劃。GCI E84 仿真器是 唯一保證 300 毫米工廠自動化互作性的解決方案。

E84 仿真器提供用于測試并行輸入/輸出 （PI/O） 控制信號的自動化程序 主動和被動實體。SEMI? E84™ 定義了 晶圓制造中自動化物料搬運系統 （AMHS） 和生產設備之間的傳輸 設施。

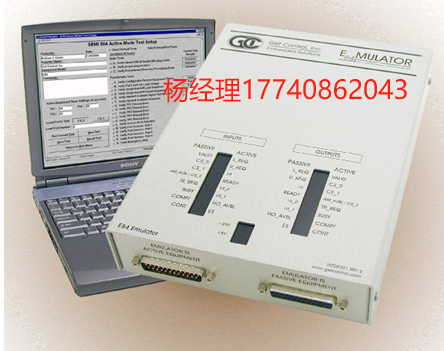

E84 仿真器通過 USB 連接連接到基于 Microsoft? Windows 的筆記本電腦或臺式計算機。 E84 仿真器應用程序與 Windows XP、7 和 10 兼容。

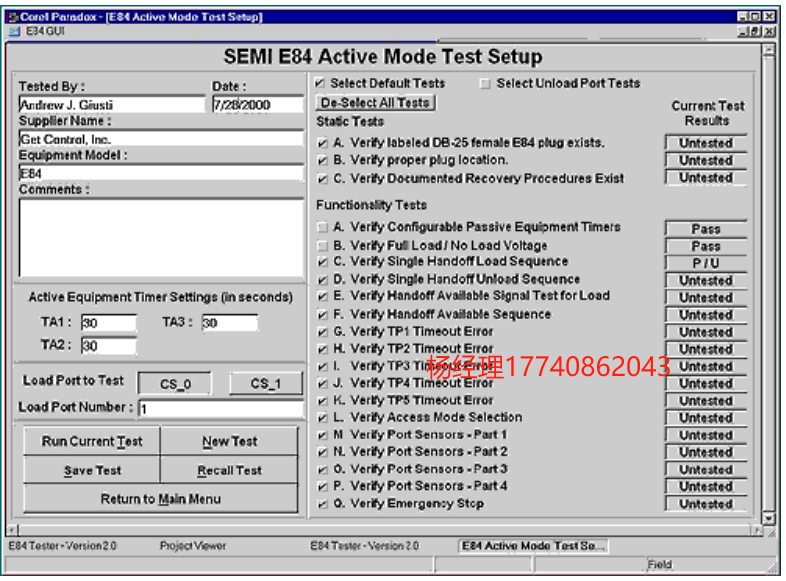

提供圖形用戶界面 （GUI），支持主動和 被動仿真。在自動測試模式下，為作員名稱、測試日期和 設備信息。

主動模式測試套件驗證過程設備的 E84 接口的行為。共有 20 個 Active Mode 測試可由作員單獨啟用或禁用。類似的無源模式測試 套件可用于測試遞送系統。

提供有源模式靜態測試，要求作員驗證是否存在標記的 DB-25 插頭 對于每個 loadport，并且該錯誤恢復文檔可用。的標簽和位置的圖 可以選擇性地顯示所需的 DB-25 連接器。

提供有源模式功能測試，以驗證單個切換負載和卸載周期。多項測試 驗證設備是否正確處理 Handoff Available 問題。提供了 5 個測試，每個測試都強制 的 5 個標準 TP 超時錯誤。四項測試驗證無源設備端口的行為 傳感器。其他測試驗證了緊急停止處理和所需的 E84 +24V 電源電壓。時序圖 可以選擇顯示用于各種測試的控制信號。

在自動測試模式下，可以選擇保存測試計劃和結果。保存的文件包括 ASCII 文本 文件格式進行打印。此文本文件包含作員輸入的所有設備信息。 以及 E84 仿真器應用程序提供的有關每個測試的信息。測試詳細信息包括 test title、results、failure 消息以及用戶在測試期間輸入的任何注釋。保存的測試計劃可能會 也被召回以恢復檢測。

手動測試模式提供了一個菜單，允許用戶切換并行輸出信號的狀態 同時持續顯示并行輸入信號的狀態。

自動化主動測試

靜態測試

• 標記的 DB-25 母頭 E84 插頭
• 正確的插頭位置
• 記錄的恢復程序

功能測試

• 可配置的被動設備定時器
• 滿載/空載 +24V
• 單次交接加載順序
• 單次交接卸載順序
• 負載交接可用信號測試
• 交接可用順序
• TP1-5 超時錯誤
• 訪問模式選擇
• 端口傳感器
• 緊急停止
