Get Control E84 PI/O 監測系統 （EMS）

GCI 的 E84 PI/O 監測系統 （EMS） 提供實時監測 以及 2 至 4 個 300mm 負載的 E84 PI/O 信號轉換存儲 端口。

整個 FAB 的材料交接是在 E84 握手。最耗時和最昂貴的課程之一 FAB 中的故障排除任務是確定原因和 更正材料切換失敗。E84 詳細分析 控制信號有助于確定 切換失敗。

GCI EMS 持續顯示和記錄 E84 信號狀態 2 到 4 個負載端口，具體取決于配置。它組織 在每日日志文件中記錄數據，便于訪問特定的 Handoff 錄音。強大的搜索程序允許作員列出 指定時間內給定負載端口的所有失敗切換 窗。

特征

  • 實時顯示 2 至 4 個負載端口的 E84 信號轉換
  • 將 E84 信號轉換記錄到每日日志文件中
  • 強大的搜索日志功能，可查找特定 E84 切換序列的時序詳細信息
  • 使用 Zone Summary 對單個 E84 切換序列進行詳細的時序分析
  • 每日日志文件的回放分析模式
  • 錯誤分析模式，用于在每日日志文件中定位失敗的切換序列
  • Measure Elapsed Time 分析工具
  • 縮放顯示分析工具
  • 以 Windows 位圖格式導出圖形顯示
  • 以表格文本格式導出記錄的數據
  • 當與 PC 的通信中斷時，E84 事件將記錄到 DLD 上的電池供電 RAM 中

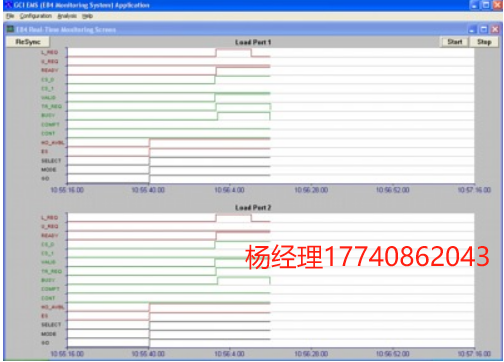

實時觀察 E84 信號轉換。默認 EMS 屏幕顯示 實時顯示 2 至 4 個負載端口的所有 E84 信號電平。選擇 當加載端口變為 不可用于切換（HO_AVBL信號關閉）。

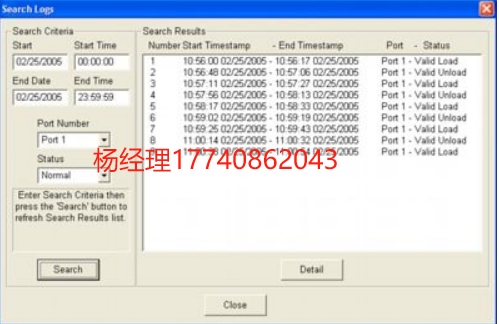

使用搜索日志搜索特定的 E84 切換嘗試 特征。選擇日期和時間范圍、所需的裝貨港以及 切換類型（成功或失敗）和匹配的 E84 列表 此時將顯示 handoff attempts。選擇所需的 E84 切換嘗試， ，然后按 Detail 選項按鈕以顯示詳細的 E84 切換 狀態（如下所述）。

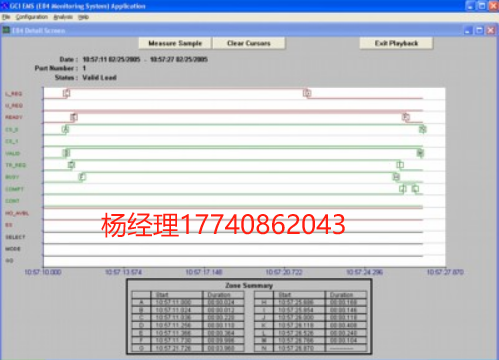

使用 Search Logs 功能選擇 E84 切換序列，然后 顯示 E84 計時詳細信息。此屏幕顯示所有關聯的 E84 事件 替換為選定的 handoff。邊界區域（由 E84-0304 定義 Specification） 標記在 timing chart 上。A 邊界區域摘要 ，包括每個區域的開始時間戳和持續時間。 可以使用 Measure Sample 執行其他時序分析 工具。

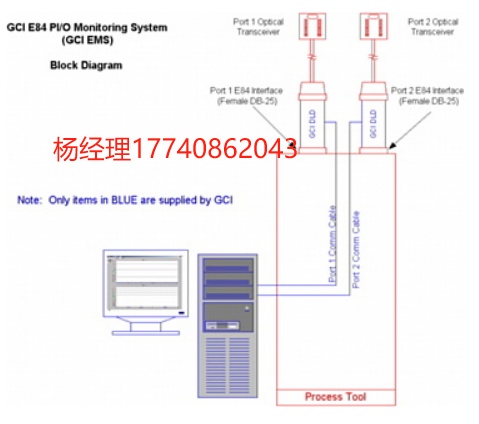

系統組件

  • 運行 Windows XP Professional 的筆記本電腦，預裝并配置了 E84 監控系統應用程序軟件
  • 對于配置的每個加載端口（2 到 4）：
    • 1 個 GCI 數據記錄設備 （DLD – P/N GCI06001）
    • 1 個 5 米 GCI E84 光纖收發器 （P/N GCI04002-5m）
    • 一根 15′ 9 針串行通信電纜 （P/N GC72802015）
    • 一根 USB 轉串口轉換器電纜 （P/N SW-1301）
  • PC Guardian 安全電纜 （P/N 2900-95）
  • USB 鼠標 （X800898）
  • 印刷版用戶手冊
  • 備份安裝 CD-ROM
