GCI E84 串行至并行控制器（E84 SPC）是一款即插即用的解決方案，廣泛應用于 300mm 設備制造商，以確保其產品符合 SEMI E84 通信標準。憑借內置的裝載（Load）和卸載（Unload）算法，它是工藝設備、存儲系統、負載端口、FOUP 緩沖區、智能存儲架以及仿真負載端口的理想 E84 通信解決方案。

E84 SPC 通過標準串行通信接口輕松集成到設備控制器中。所有握手功能均自動執行，并具備錯誤檢測與報告功能，僅需占用極少的設備控制器通信資源。此外，E84 SPC 還可作為獨立控制器運行，利用其位置與存在傳感器輸入進行操作。該設備安裝在擠壓鋁制外殼中。

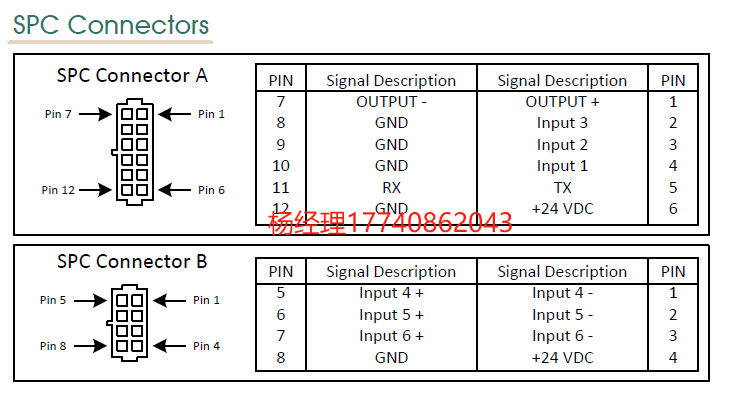

E84 SPC 配備兩個 Amp Mate-n-lock 連接器（AMP P/N: 794617-2, 794617-8），用于所有外部接線，包括 RS232 接口（發送、接收和接地）、六個輔助輸入（適用于負載端口定位、存在檢測和光幕傳感器）、一個輔助輸出以及系統電源。

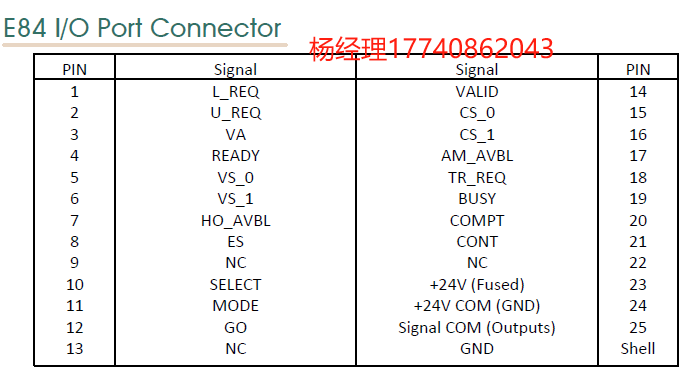

此外，E84 SPC 還提供一個 DB-25 母頭接口，以實現符合 E84 標準的被動 PI/O 連接，可用于工廠 AMHS 系統或光學收發器設備。該接口包含 16 個光隔離 E84 I/O 信號，以及三個預留的光學收發器信號（Select、Mode 和 Go）。設備配備 LED 指示燈，用于顯示各個 PI/O 信號狀態。此外，+24V 電源信號可用于供電光學收發器設備。

E84 SPC 提供基于行的 ASCII 消息 API 作為軟件接口，允許與主控制器進行交互。API 具備自動模式，可在最少主機干預的情況下完成 E84 裝載和卸載握手。此外，手動模式允許主控制器單獨控制和監測 PI/O 信號。

E84 SPC 運行所需的電源為 +18 至 30 VDC，200 mA。
