德國Gigahertz Optik GmbH BTS256-EF 頻閃儀
德國Gigahertz? BTS256-EF 頻閃儀
高精度閃爍儀和通用照明光譜光度計
- 帶數據記錄器和高達200 kHz采樣的手持式便攜式防濺通用測光表
- 光閃爍測量根據CIE:TN-006、CIE:TN-012、IEC TR 61547、IEC TR 63158、Mp ASSIST、JA10、IES:RP-16-10、IEEE 1789-2015等。
- 更多的測量方法，如照度和光色。:光譜輻照度、明視覺、暗視覺和黑視覺照度、光譜輻照度、PAR、CCT、CRI、顏色坐標、選項:WiFi等。
- BiTec傳感器提供更高的測量精度和完美的LED測量性能，WiFi可選
- 驗證相互比較活動中的閃爍測量
德國Gigahertz? BTS256-EF 頻閃儀概觀：
從勒克斯計到光譜光度計的發展
傳統的勒克斯表越來越多地被光譜光度計取代，例如MSC15. 然而，照明行業也需要能夠處理更復雜測量的高精度光譜光度計。這些包括脈寬調制光的測量和測量內部和外部照明的能力，燈的熱瞬態行為的確定，等等。這種儀表必須始終滿足的主要標準是其光度特性的質量。額外的電子特征可以提高可用性和顯示質量，但是它們不能補償不合標準的測量結果。
用于一般照明目的的燈具和照明設備的制造商在鑒定產品安全性時，必須從以下方面考慮光閃爍EMC抗擾度要求。除了電源電壓波動的影響之外，還必須考慮由燈和燈具本身引起的閃爍效應。歐洲委員會的生態設計法規現在要求SVM和Pst測量，甚至規定了它們的限值。
憑借BTS256-EF，著名測量設備制造商Gigahertz Optik GmbH提供了一種通用測量設備，可用于確定普通照明中的所有相關照明參數。結合可編程交流電源，BTS256-EF成為一個全面的燈具閃爍測試系統，包括電壓波動抗擾度測試IEC TR 61547-1:2017。看見關于TLA測量的技術文章(時間光假象).

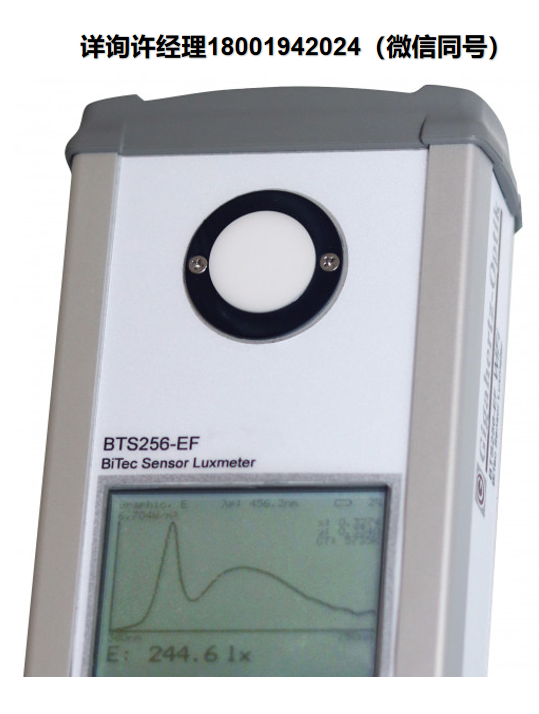

BTS 256-EF–高質量光譜光和顏色測量儀
BTS256-EF是一種高質量的測量設備，用于一般照明產品和條件的光度和色度測量。
*它的獨特之處之一是由Gigahertz-Optik開發的創新的BiTec傳感器它由一個V(λ)濾波硅光電二極管和一個光譜輻射計單元組成。這使得它具有極高的線性度、穩定性和快速性，從而保證了更高的測量精度，并且沒有任何缺點。兩個傳感器都可以獨立使用，并且傳感器的相互校正有利于準確性、速度和通用性。
因此，儀表支持現代光譜光度計的所有要求也允許高精度的LED測量:
- 余弦視場照度測量，用于精確評估擴展照明(B級DIN 5032第7部分或AA，根據JIS C 1609-1:2006)
- 閃爍測量
- 光譜測量技術，LED燈、顏色、顯色、色彩效果所需
- 用于同步脈寬調制光和閃爍測量的光電二極管
- α-opic照度和輻照度測量(CIE S 026:2018)
- 便攜式手持設備的緊湊和堅固設計
也適用于發光二極管的高精度光閃爍儀
BTS256-EF具有光閃爍測量儀的功能，支持所有電流閃爍測量值/量:
- 閃爍百分比(IEEE標準1789-2015，IES: RP-16-10，CIE:TN-006，CIE:TN-012)
- 閃爍指數(IEEE標準1789-2015，IES: RP-16-10，CIE:TN-006，CIE:TN-012)
- FFT頻率成分分析
- P標準時間短期閃爍嚴重程度(CIE:TN-006，CIE:TN-012，IEC TR 61547)
- 頻閃能見度測量，SVM(國際照明委員會:TN-006，國際照明委員會:TN-012，國際電工委員會TR 63158)
- Mp輔助閃爍感知度量
- 聯合附錄JA10
BTS256-EF的獨立配置中提供了被測對象閃爍百分比、閃爍指數和FFT頻率成分分析。只有當BTS256-EF通過隨附的S-BTS256軟件進行遠程控制時，才能訪問所有其他被測變量。BTS256-EF的Wi-Fi版也是如此。但是有一個限制:被測對象PstLM和SVM需要非常高的數據吞吐量，這只能通過USB電纜實現。當BTS256-EF WiFi通過Wi-Fi連接時，這些功能不可用。
此外，BTS256-EF允許與電源LPS-CH-500配合使用時，根據IEC TR 61547進行閃爍測試。這些測試旨在探測當光源在干擾信號的影響下在交流電路中工作時的閃爍穩定性。
植物生長中光合有效輻射測量儀
LED生長燈需要根據它們產生的光合有效輻射(PAR)來測量。BTS256-EF支持此功能?？梢詼y量以mol/(m *s)為單位的光合光子通量密度(PPFD ),它是在PAR波長范圍內每秒每平方米面積到達表面的光子總數的量度。此外，可以顯示日光積分(DLI ),它代表植物在一天中接收的光合有效輻射的總量。
閃爍和普通照明儀表的校準
光度測量設備的一個基本質量特征是其精確和可追溯的校準。BTS256-EF通過以下方式校準Gigahertz Optik? 的ISO 17025海斯質量校準實驗室被DAkkS (D-K-15047-01-00)認可為光譜響應度和光譜輻照度根據ISO/IEC 17025。校準還包括相應的附件組件。每臺設備都附有各自的校準證書。
DALI聯盟測試IEC 62386-209
使CCT測量在官方DALI聯盟測試中按照IEC 62386-209(顏色控制裝置)完全自動化。
光譜光度計BTS256-EF的更多選項
- 軟件開發工具包，用于將設備集成到用戶自己的軟件中
- 與…結合軟件工具S-T-Flicker和可編程交流電源LPS-CH-500Gigahertz-Optik GmbH根據IEC TR 61547-1:2017通用照明設備- EMC抗擾度要求-第1部分:客觀光閃爍和波動抗擾度測試方法，為測試系統提供BTS256-EF的功能擴展。
德國Gigahertz? BTS256-EF 頻閃儀規格參數：
一般規格
照度(明視覺、暗視覺、暗視覺)、PAR、光譜、光色、顯色指數和閃爍的光譜輻射計
移動測量設備、帶V-lambda光電二極管的BiTec傳感器、帶10 nm光學帶寬和附加光學帶寬校正(CIE214)的低雜散光CMOS光譜輻射計、遙控偏移快門、精確余弦校正視野、數據記錄器、自動PWM同步、顏色量(X，Y，u，V，X，Y，Z，delta uv、色溫、顯色指數(CRI) Ra、R1-R15、TM-30-20、CIE224、CQS、CIE170、alpha-opic等。)，閃爍測量o太平洋標準時間、SVM、閃爍指數等。
德國Gigahertz? BTS256-EF 頻閃儀產品規格：
符合JIS C 1609-1:2006標準的B級DIN 5032第7部分或AA
符合JIS C 1609-1:2006的A級DIN 5032第7部分f1 ‘和f4，或一般精度等級
L級DIN 5032第7部分，用于U響應、IR響應、f3、f6和f7
具有光度寬帶檢測器和陣列光譜儀的雙技術傳感器。用于自動暗信號調節的集成光圈。
閃爍：
被測量:閃爍百分比(IES:RP-16-10，CIE TN 006:2016，CIE TN 012:2021)，閃爍指數(IES:RP-16-10，CIE TN 006:2016，CIE TN 012:2021)，閃爍頻率，快速傅立葉變換(FFT)，P標準時間短期閃爍嚴重度Pst (CIE TN 006:2016，CIE TN 012:2021，IEC TR 61547:2020)，頻閃效應能見度測量SVM (CIE TN 006:2016，CIE TN 012:2021，IEC TR 63158)，Mp輔助，聯合附錄JA10。
BTS256-EF有一個有限的內部存儲器，因此只能訪問以下頻率范圍當用作手持設備時血糖儀(不帶電腦):
| 測量時間(傳感器) | 測量時間(閃爍) | 采樣率 | 上限截止頻率 | 較低的截止頻率 | 可接受信噪比的不確定性 | FFT頻率分辨率 |
| 50 ms | 41.0 ms | 20 μs | 5 kHz | 60 Hz | 1%+-0.5 Hz | 25 Hz |
| 100 ms | 81.9 ms | 40 μs | 5 kHz | 30 Hz | 1%+-0.5 Hz | 12.5 Hz |
| 200 ms | 163.8 ms | 80 μs | 2.5 kHz | 15 Hz | 1%+-0.5 Hz | 6.3 Hz |
| 500 ms | 327.7 ms | 160 μs | 1.2 kHz | 8 Hz | 1%+-0.5 Hz | 3.2 Hz |
| 1000 ms | 655.4 ms | 320 μs | 0.6 kHz | 4 Hz | 1%+-0.5 Hz | 1.6 Hz |
| 3000 ms | 2620 ms | 1280 μs | 150 Hz | 1 Hz | 1%+-0.1 Hz | 0.4 Hz |
| 6000 ms | 5240 ms | 2560 μs | 75 Hz | 0.5 Hz | 1%+-0.05 Hz | 0.2 Hz |
| 12000 ms | 10486 ms | 5120 μs | 33 Hz | 0.25 Hz | 1%+-0.02 Hz | 0.1 Hz |
測量范圍擴大當BTS256-EF與PC(通過USB，不適用于WiFi)和S-BTS256或S-SDK-BTS256結合使用時，設置為以下范圍軟件：
| 測量時間(閃爍) | 采樣率 | 上限截止頻率 (3分貝) | 較低的截止頻率 ? | 可接受信噪比的不確定性 | FFT頻率分辨率 |
| min. 1 ms | 1 ms (1kHz) – 5 μs (200kHz) | 200 Hz – 10 kHz | 2.5 kHz | 1% ± 0.5 Hz | 1 kHz |
| max. 180 s (3 min) | 1 ms (1kHz) – 10 μs (100kHz) | 200 Hz – 10 kHz | 0.014 Hz | 1% ± 0.5 Hz | 0.005 Hz |
濾波器發射放大器:
3dB范圍0至5 = 10 kHz，范圍6至8 = 200Hz
(對于閃爍測量，僅推薦范圍0至5)
199，999 LX≤5毫秒(白光)
100 lx ≤ 1s(白光)
暗視覺測量范圍光譜(1 – 199，999) lx
暗視野照度的校準不確定度+/-2.2%
+/- 0.0001(標準光源類型A)
+/- 0.0002 (LED)
+/- 0.002(標準光源類型A)
+/- 0.005(典型值。發光二極管)
+/- 50K(標準光源類型A)
+/- 4%(取決于LED光譜)
6E-4(藍色LED)
6E-4(綠色LED)
6E-4(紅色LED)
1E-3(白色LED)
(典型值，在發光二極管峰值左側100納米處測量)
校準不確定度:
光譜輻照度
λ | u(k=2) |
| (360 – 399)納米 | 5,5 % |
| (400 – 479)納米 | 4 % |
| (480 – 779)納米 | 3,8 % |
| (780 – 830)納米 | 4,3 % |
光譜輻照度響應度(360 – 830)納米
積分檢測器
≤6%(未校正)
≤3%(f1’a *(秒z(λ))分別為F*(sz(λ))由光譜數據校正，由BTS技術自動完成)
多方面的
WiFi選項:WiFi 2,4 GHz(外置天線，范圍> 100米)
工作溫度:+10攝氏度至+30攝氏度
儲存:-10攝氏度雙+50攝氏度
1600毫安時鋰離子電池
10小時，顯示屏背光開啟，連續測量
背光關閉時待機48小時
