德國Gigahertz Optik GmbH CSS-45 光譜光檢測器

用于傳統和LED照明的緊湊且經濟高效的光譜光檢測器

  • 直接通過USB進行簡單操作
  • 可用作檢測頭或
  • 可直接安裝在積分球上(直徑45毫米)
  • 許多被測量為:明視覺和暗視覺照度測量，顏色屬性，CCT，CRI，PAR，膽紅素
  • 通過USB即插即用連接，包括軟件

德國Gigahertz Optik GmbH CSS-45 光譜光檢測器規格參數：

一般規格：

簡短描述：輻射度和光度測量裝置中通用的遠程分光輻射度探測器。
主要特征：

通過USB 2.0或RS 485進行遠程操作。緊湊、堅固、防濺外殼，具有通用安裝選項。輻射度、光度、色度和專業功能的直接輸出。精密余弦擴散器。遙控黑暗水平快門。應用軟件。

測定范圍：1勒克斯至350，000勒克斯(白光LED)，360納米至830納米。
典型應用：

需要單個或多個探測器遠程定位的光度和輻射設置。與定位設備一起使用，例如用于繪圖。工業監控，生長燈，藍光光療，以人為中心的照明。

校準：工廠校準?？勺匪莸絿H校準標準。
CSS-45 光譜光檢測器產品參數：
輸入光學器件：直徑為10 mm的擴散窗，余弦校正視野，f2≤ 1.5 %
測定量：

照度視覺
照度暗視
光譜輻照度
顏色坐標(x，y)
赤灣集裝箱碼頭
顯色指數
PAR–PPFD
黑色素輻照度
黑素照度(等效黑素勒克斯)
黑素日光等效照度
膽紅素的總輻照度(E雙性戀的)
膽紅素的平均光譜輻照度(AAP)

CSS-45：照度和光色檢測頭。(符合DIN 5032-7的B級或符合JIS C 1609-1:2006的AA級)

光譜探測器：

光譜范圍：(360 – 830)納米
光學帶寬：10納米，根據CIE 214應用光學帶寬校正
典型測量范圍：白光LED

(1 – 350，000)勒克斯

(1E-3 – 500) lm，帶150 mm積分球(直徑)

重復性δx和δy：0.0002
δyδx不確定性：0.002(標準光源A)
CCT測量范圍：(1700 – 17000) K
CCT：

50 K(標準光源類型A)

4 %(取決于LED光譜)

峰值波長：1納米

校準：

校準不確定度

照度(標準光源A) 3 %

照度(典型值。發光二極管)4 %

(可追溯到國家標準。包括標準的不確定度)

多方面的

連接：USB 2.0，RS 485
溫度范圍：

工作溫度:10℃至+30℃

儲存:-10攝氏度至+50攝氏度

電源：

通過USB提供5伏直流電

定制插頭的(3.5 – 25) VDC

最大值電流500毫安

重量：130 g，僅不帶電纜的傳感器
規模：直徑45毫米，53毫米高*，*不帶重量保護罩的高度
外殼：
防濺/防水等級:

CSS-45: IP62

CSS-45-WT: IP65

德國Gigahertz Optik GmbH CSS-45 光譜光檢測器概述：

一些光測量應用要求光傳感器安裝在測量系統內或遠程操作。工業應用通常需要與PLC系統集成。連續和遠程操作要求光測量傳感器堅固耐用。對于這樣的任務，千兆赫-Optik提供了緊湊型光譜光傳感器CSS-45。這是一個覆蓋360納米至830納米波長范圍的精密光譜輻射計。

具有出色光測量特性的光譜輻射計傳感器

  • 無論光源的強度和光譜分布如何，單獨的波長和線性校正保證了光源的精確測量。
  • 根據CIE 214進行數學帶寬校正，以實現精確的色度測量。
  • CSS-45的另一個獨特之處是它的機電快門，可以遠程控制傳感器的暗調。這對于與溫度無關的陣列光譜儀的長期運行至關重要。
  • 具有精確余弦調節的擴散器(f2≤ 1.5 %)用于測量擴展光源和照明設備的照度和輻照度。
  • 從1 lx到350.000 lx的寬范圍照度測量，涵蓋從應急照明到大白天條件的應用。

堅固而緊湊

緊湊的金屬外殼具有M6螺紋孔和設備周圍的V形槽，用于CSS-45的通用連接?？上螺d的技術圖紙中給出了尺寸。帶有防濺電連接器的外殼符合防護等級IP62的要求。對于IP65防護等級，需要帶玻璃圓頂的傳感器型號。

界面和軟件

該傳感器提供RS-485和USB接口，用于遠程操作?？蓪ぶ稲S-485接口允許很長的電源線。多個CSS-45傳感器可以在RS-485控制下以及USB遠程操作中一起操作。除了所提供的最終用戶軟件之外，還可以選擇使用軟件開發套件(SDK)來簡化傳感器與用戶編寫軟件的集成。

schematic css-45

CSS-45傳感器示意圖
1)入射光2)余弦擴散器3)機電快門4)陣列光譜儀5) CPU 6)溫度傳感器7) USB連接器8) RS-485連接器9) V形槽10) M6安裝螺紋

適用于廣泛測量應用領域的眾多指標

CSS-45包括一個集成處理器。它從測得的光譜測量數據中計算出一組全面的輻射、光度和色度量。

其他指標支持更多應用:

  • 園藝照明PAR測量光合光子通量密度(PPFD ),單位為μm ol/m·s
  • 以人為中心的照明——喜黑輻射度和照度(CIE S 026:2018 ),喜黑日光等效照度
  • 光療——膽紅素的總輻照度(Ebi ),單位為mW/cm2 (IEC 60601-2-50)以及平均光譜輻照度(μW/cm2/nm )(美國兒科學會)
  • 使CCT測量在官方DALI聯盟測試中按照IEC 62386-209(顏色控制裝置)完全自動化。

配件

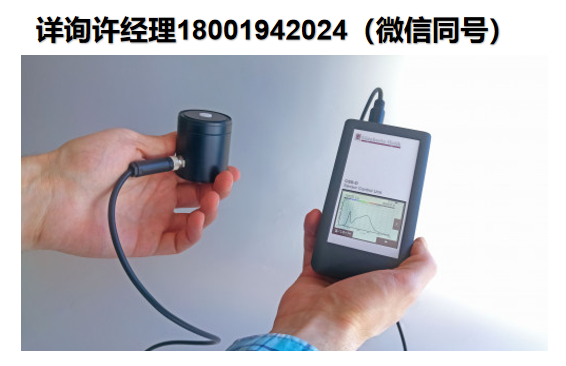

光傳感器CSS-45可以與控制單元CSS-D以便用作手持測光表。

可追溯的工廠校準

光測量儀器的一個基本質量特征是其精確和可追溯的校準。Gigahertz Optik GmbH的校準實驗室保證其工廠校準的高質量和可追溯性。CSS-45的校準由工廠校準證書確認。
