p-21–用于高質量光度和輻射測量的多功能彩色觸摸屏光度計

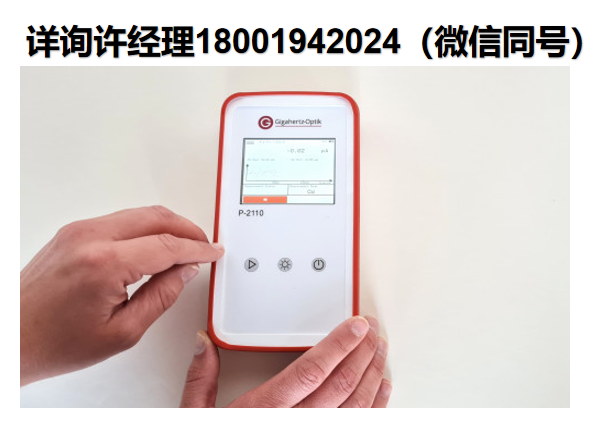

P-21視力計是一款由Gigahertz-Optik設計的高質量多用途設備，用于移動應用。它的信號放大器為檢波器的信號電流提供寬動態范圍，最高可達2 mA。等效噪聲電流信號低至0.1 pA。該器件有八個增益范圍，可以手動或自動選擇進行調整，以匹配信號電平。它有一個大的彩色觸摸屏和三個手動按鈕，用途廣泛。直觀的菜單、模擬輸出和觸發器使該器件成為一體化解決方案。

多用途視力計提供多種不同的測量模式

P-21視力計的一個特點是測量模式范圍大:

• 順時針方向的行波(Continuous Wave):用于在100 μs至6 s的選定積分時間內測量連續的DC或交流信號。顯示適用于所連接檢測器的讀數、測量單位和選定波長。選擇手動或自動范圍操作。
• CW劑量:測量值以一秒的記錄速率相加，數值顯示為積分能量。劑量功能可手動運行/停止或在預設劑量測量時間自動運行/停止(從1秒或最大劑量水平開始計時),并顯示狀態。
• 具有模擬輸出和觸發功能的脈沖能量:選定時間跨度內單個或脈沖鏈的能量測量。
• 脈沖偏移:從I-有效和脈沖能量讀數中減去預設值，如環境光水平。用戶選擇“靜態偏移”減去一個常數值。“連續偏移”在脈沖測量開始前減去實際測量值。
• 峰值/峰值或峰值最小值或最大值:這些模式允許在選定的積分間隔內分析信號穩定性(如閃爍)。最小值、最大值或峰峰值與CW平均值一起顯示。只能測量比增益相關壓擺率更長的信號。
• I-有效發光強度:按照Schmidt-Claussen或Blondel-Rey方法評估閃光源(單次閃光)的有效發光強度。
• CW失調:從CW讀數中減去一個恒定的偏移值，例如環境光水平
• CW最小值或最大值:測量期間獲得的最小或最大讀數與當前讀數一起顯示
• CW液位檢查:將測得的CW值與存儲的預設上限值和下限值進行比較
• 模擬輸出:直接模擬放大器輸出。
• 比率(相對(%)，對數(db)，因子):測量參考值和實際測量值之間的比率，顯示為相對比率(%)、對數比率/衰減(db或dBm)或比率因子
• 參考:用于比率測量模式。可以用選定的單位(W、A等)將值設置為1。)，或CW測量值或手動輸入值。Ref值1.000 mW可用于測量衰減，單位為dBm。
• 保持:凍結當前顯示的讀數
• 數據記錄器:采樣速率為0.1 s至9999.9 s時，可存儲超過12.000個數據點。
• 手動輸入校準數據:用于單獨的校準校正系數輸入
• 默認初始化:將所有參數重置為出廠默認狀態

令人信服的測量儀器特性(選擇)

• 適用于現場服務的緊湊型精密儀器，功能齊全，適合實驗室使用
• 多功能彩色觸摸屏和直觀的3按鈕菜單操作(純按鈕、混合使用以及純觸摸使用允許所有功能)
• 檢測器籃中的校準數據端口便于檢測器更換
• DC、交流、單脈沖和調制輻射的測量
• 100 s快速采樣速率
• 積分時間可調，范圍為100 s至6 s
• 檢測器信號的寬動態范圍:0.1 pA至2 mA
• 用于遠程控制操作的USB接口(另外提供RS232和RS485)
• 通過DSUB和模擬輸出觸發輸入/輸出
• 提供S-P21軟件和S-SDK-P21軟件開發套件
• 適配電纜可用于P-21 (-5連接器)和P-9710檢測器(-2連接器)

光度計、輻射計、紫外線計、激光強度計應用的基礎

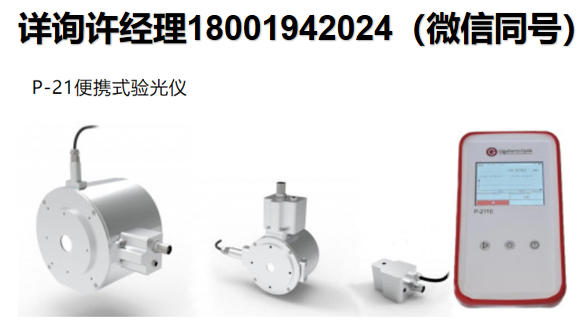

作為視力計，P-21可以與所有用于光度和輻射測量的探測器頭結合使用。堵塞的探測器頭決定了光度或輻射測量尺寸以及測量的光譜范圍。Gigahertz-Optik為各種測量任務提供了多種多樣的探測頭。驗光儀的信號輸入放大器提供了非常寬的動態范圍，以便根據具有各種靈敏度和光輻射強度的檢測器來調整設備。探測頭的校準數據保存在探測頭的校準數據插頭中。

簡單安全的檢測器更換

將帶有校準數據插頭的檢測頭連接到P-21視力計后(可能是DSUB適配器)，其校準數據和設備設置會自動應用。這確保了從根本上排除了因更換測量頭而導致的不當操作。

脈沖光源的多用途裝置和特殊版本

P-2110是多用途設備，具有快速響應時間，針對多種測量進行了優化。P-2120版本基于所有放大器范圍的固定20 ms響應時間，以便為脈沖光源的更高采樣拉伸脈沖。

遠程操作和軟件

P-21視力計可以通過其USB接口連接到PC。該設備可以完全由S-P21用戶軟件控制。使用可選的S-SDK-P21，可以對自己的軟件進行編程或?qū)⒃O(shè)備集成到自己的軟件中。包括的編程示例有助于入門。
