概述：

紫外 CCD 光譜輻射儀與寬帶 CCD 光譜儀

傳統 CCD 探測器的光譜響應度通常在 200 nm 至 430 nm 范圍內。通常，CCD 探測器的這個寬光譜響應范圍被稱為光譜輻射計的響應范圍。然而，這沒有考慮色散光柵的光譜響應函數，這進一步降低了檢測器在紫外光譜中的響應度。這會導致 UV 測量信號出現重大誤差，主要是通過長波雜散光。寬帶光譜儀的光譜分辨率通常不足以保證精確測量窄帶 UV LED。

專為紫外輻射設計的 CCD 光譜儀具有有限的光譜范圍，并允許非常高的光柵效率和非常高的光譜分辨率。此外，濾光片還可用于顯著減少雜散光。

用于紫外線輻射的 BTS2048-UV CCD 分光輻射儀

BTS2048-UV 滿足高端紫外二極管陣列光譜儀的所有要求，盡管采用尖端技術，但價格極具吸引力。

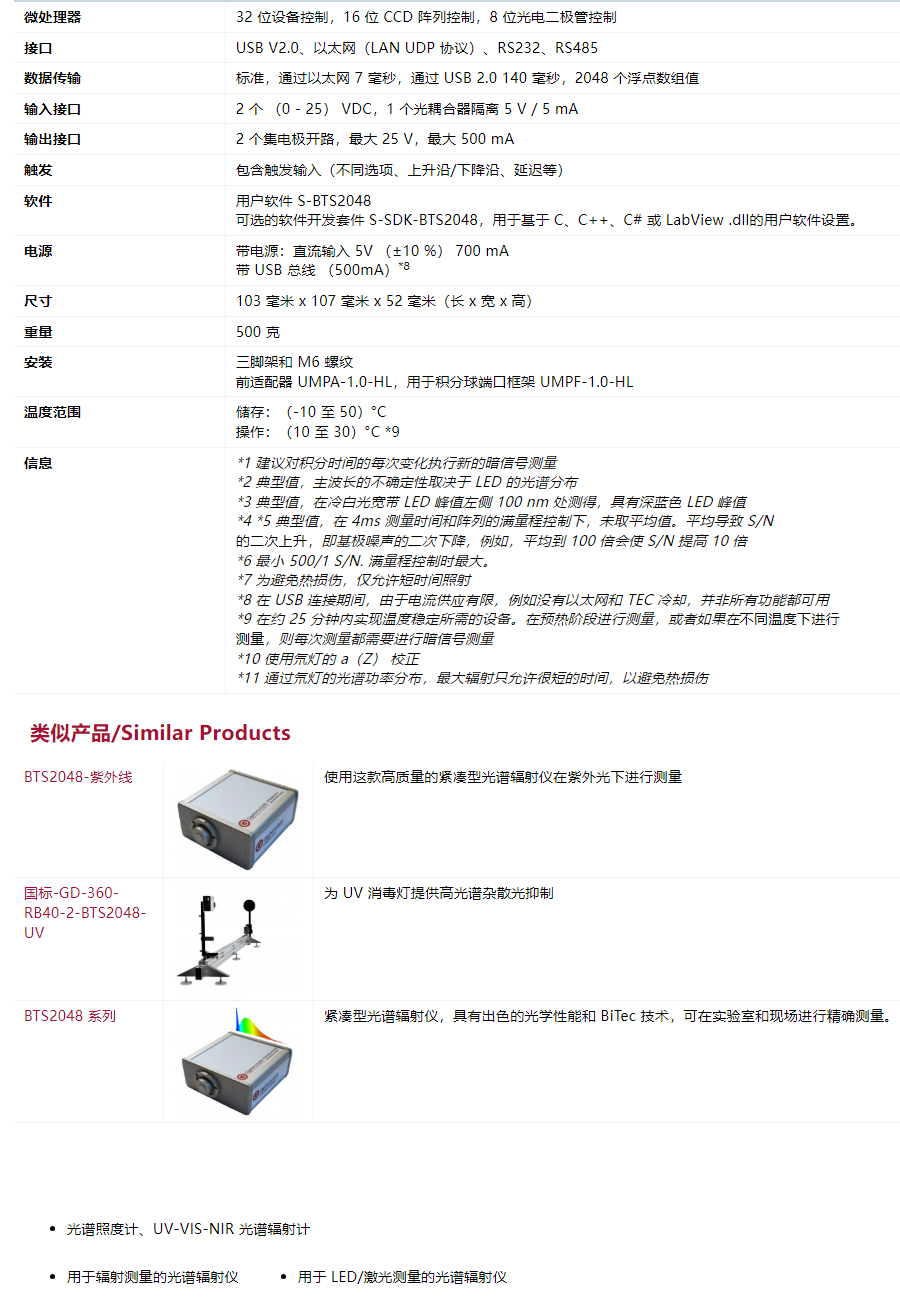

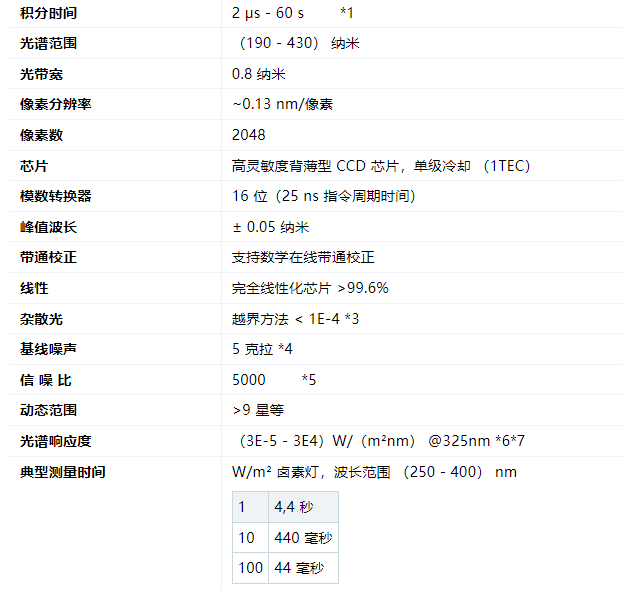

BiTec 傳感器的一個獨特之處在于它結合了背照式 CCD 光譜儀和硅光電二極管，可提供高線性度，從而實現極快的測量。采用熱電冷卻的完全線性化 2048 像素 CCD 探測器的積分時間范圍為 2 μs 至 60 s，因此具有非常寬的動態范圍。這使得能夠在較寬的強度范圍內精確測量 UV LED。該設計在整個光譜測量范圍內提供了0.8納米的高光學分辨率，從190納米到430納米。光譜儀還配備了兩個用于自動低雜散光測量的濾光片。對于存在其他光源的寬帶 UV 燈和 UV LED 來說，這種測量是必要的。BiTec 探測器內的極高線性度 SiC 光電二極管用于 CCD 的線性化或用作參考探測器。SiC 光電二極管的輻射響應功能使其能夠獨立于 CCD 使用。輻射精度可以使用相應的光譜數據進行自動校正。因此，該設備可用于對非常微弱的信號進行快速測量，這使得 BTS20418-UV 非常適合集成到測角儀中。盡管尺寸緊湊（103 mm x 107 mm x 52 mm – 長 x 寬 x 高），但 BTS2048-UV 光譜輻射儀有一個遙控濾光輪，帶有兩個濾光片和一個用于暗測量的快門。

精確光譜輻射測量（低雜散光）

為了便于最佳地使用 CCD 傳感器的動態范圍并克服大多數陣列光譜輻射計在 UV 范圍內的問題，在光束路徑中放置了一個遙控濾光片輪（開放式、閉合式、濾光片）。該濾光片與智能測量和雜散光校正程序相結合，可實現 BTS2048-UV 的高質量測量。

BTS2048-UV 針對其他 UV 源的一般測量進行了優化。Gigahertz-Optik 的雜散光校準技術與進一步的智能測量程序相結合，可實現卓越的雜散光抑制。可根據要求選擇校準 BTS2048-UV 附加雜散光校正矩陣。

絕對校準，絕對輻照度低至 200 nm！

多年的經驗和設備齊全的 DAkkS 校準實驗室 （D-K-15047-01-00） 使 Gigahertz-Optik 能夠提供低至 200 nm 的可追溯校準。這拓寬了 BTS2048-UV 和 UV-C-LED 的應用范圍。對于短波光譜范圍，Gigahertz-Optik GmbH 實施了一種特殊的基于氘燈的校準策略。

用于前端和后端 LED 測試測量

BTS2048-UV 非常適合在工業應用中測試 UV 前端和后端 LED。其 CCD 檢測器在觸發測量之前集成了所有像素的電子零點設置功能（電子快門）。當測試 LED 在脈沖電流模式下運行時，電子快門和測量觸發可以通過觸發端口與電源同步。強大的微處理器只需 7 ms 即可通過快速 LAN 接口將完整的數據集傳輸到系統計算機。

直接安裝，無需使用導光板

BTS2048-UV 光譜輻射儀具有擴散窗口，因此可用于測量紫外線輻照度，包括光譜和峰值波長，無需任何額外的附件組件。借助擴散窗口，BTS2048-UV 還可以直接安裝在積分球、輻射鏡和測角儀等附件上，以測量輻射功率、輻射度和輻射度分布。

用戶軟件和開發人員軟件

標準的?S-BTS2048?用戶軟件具有可定制的用戶界面，并提供大量的顯示和功能模塊，這些模塊可以在使用 Gigahertz-Optik GmbH 的相應附件組件配置 BTS2048-UV 時激活。S-SDK-BTS2048?開發軟件用于將 BTS2048-UV 集成到客戶自己的軟件中。

校準

光度測量設備的一個基本質量特征是其精確和可追溯的校準。BTS2048-UV 由 Gigahertz-Optik 的?ISO/IEC 17025 校準實驗室進行校準，該實驗室的光譜響應度和光譜輻照度根據 ISO/IEC 17025 獲得 DAkkS （D-K-15047-01-00） 的認可。校準還包括相應的附件組件。每臺設備都附有相應的校準證書。
