• 便攜式防濺通用測光儀，帶數據記錄器 采樣頻率高達 200 千赫
• 根據CIE:TN-006, CIE:TN-012, IEC TR 61547, IEC TR 63158, Mp ASSIST, JA10, IES:RP-16-10, IEEE 1789-2015等標準進行光閃爍測量。
• 更多的測量值如照度和光色。光譜輻照度、明視、暗視和黑視照度、光譜輻照度、PAR、CCT、CRI、色坐標。可選項：WiFi等。
• BiTec傳感器具有更高的測量精度和完美的LED測量性能，WiFi可選
• 驗證了在相互對比中的閃爍測量結果

從勒克斯儀到光譜測光儀的發展

傳統的照度計正越來越多地被光譜測光儀所取代，如MSC15。然而，照明行業也需要能夠處理更復雜測量的高精度光譜測光儀。這些包括測量脈沖寬度調制的光和測量內部和外部照明的能力，確定燈具的熱瞬態行為，等等。此類儀表必須始終滿足的首要標準是其光度測量功能的質量。額外的電子功能可以提高可用性和顯示質量，但它們不能彌補不合格的測量結果。

用于普通照明的燈具制造商在根據EMC抗擾度要求對產品安全性進行鑒定時，必須考慮光閃爍。除了電源電壓波動的影響外，還必須考慮到由燈和燈具本身引起的閃爍效應。歐盟委員會的生態設計條例現在要求進行SVM和Pst測量，甚至規定了它們的極限值。

BTS256-EF是著名的測量設備制造商Gigahertz Optik?GmbH提供的一個通用的測量設備，用于測定普通照明中所有相關的光參數。與一個可編程的交流電源相結合，BTS256-EF成為一個全面的燈具閃爍測試系統，包括電壓波動抗擾度測試IEC TR 61547-1：2017。參見關于TLA（人造光源時域）測量的技術文章。

BTS256-EF – 高質量、光譜光和顏色測量儀

BTS256-EF是一種高質量的測量設備，用于一般照明產品和條件的光度和色度測量。

*其獨特的功能之一是由Gigahertz-Optik開發的創新BiTec傳感器，該傳感器由一個V(lambda)過濾的硅光電二極管和一個光譜輻射儀單元組成。這使得它具有極高的線性、穩定性和快速性，因此保證了更高的測量精度，而不存在任何缺點。兩個傳感器都可以獨立使用，而傳感器的相互校正對精確度、速度和多功能性都是有利的。

因此，該測光儀支持現代光譜測光儀的所有要求，也允許對LED進行高精度測量。

• 余弦視場照度測量，用于精確評估擴展照明（DIN 5032第7部分B級或根據JIS C 1609-1:2006的AA級）。
• 閃爍測量
• 光譜測量技術，對LED光、顏色、顯色性、色彩效果的要求
• 光電二極管，用于與脈寬調制光同步和閃爍測量
• α-光照度和輻照度測量（CIE S 026:2018)
• 緊湊而堅固的設計，適合便攜式手持使用

一種高精度的光閃爍計，也適用于LED

BTS256-EF作為燈光閃爍計，支持所有當前閃爍測量值/數量。

• 百分比閃爍（IEEE標準1789-2015，IES：RP-16-10，CIE：TN-006，CIE：TN-012）。
• 閃爍指數（IEEE 1789-2015，IES：RP-16-10，CIE：TN-006，CIE：TN-012）
• FFT頻率成分分析
• Pst 短期閃爍嚴重程度 (CIE:TN-006, CIE:TN-012, IEC TR 61547)
• 頻閃可見度測量，SVM（CIE:TN-006，CIE:TN-012，IEC TR 63158）。
• Mp輔助頻閃感知度量標準
• 聯合附錄JA10

此外，BTS256-EF與電源LPS-CH-500結合使用時，允許根據IEC TR 61547進行閃爍測試。這些測試旨在探測光源在干擾信號的影響下在交流電路中運行時的閃爍穩定性。

植物生長中的光合有效輻射（PAR）測量儀

LED生長燈需要以其產生的光合有效輻射（PAR）為標準進行測量。BTS256-EF支持這一功能。可以測量光合光子通量密度（PPFD），單位為μmol/(m2*s)，這是對光合有效輻射（PAR）波長范圍內每平方米面積每秒到達表面的光子總數的測量。此外，還可以顯示日光積分（DLI），它表示植物在一天中接受的光合有效輻射的總量。

閃爍和普通照明測量儀的校準

測光設備的一個基本質量特征是其精確和可追蹤的校準。BTS256-EF由Gigahertz-Optik的ISO 17025高質量校準實驗室進行校準，該實驗室根據ISO/IEC 17025對光譜響應度和光譜輻照度進行了認證（D-K-15047-01-00）。校準還包括相應的附件組件。每個設備在交付時都有其各自的校準證書。

DALI聯盟測試IEC 62386-209

根據IEC 62386-209（色彩控制設備），使CCT測量在正式的DALI聯盟測試中完全自動化。

光譜儀BTS256-EF的其他選項

• ? 軟件開發工具包，用于將設備集成到用戶自己的軟件中。
• 結合軟件工具S-T-Flicker和可編程交流源LPS-CH-500，Gigahertz-Optik GmbH為符合IEC TR 61547-1:2017的測試系統提供了BTS256-EF的功能擴展，即一般照明用設備-EMC抗擾度要求-第一部分。一種客觀的光閃爍和波動抗擾度測試方法。

BTS256-EF原理圖
1) BTS256-EF
2) 精密余弦擴散器
3) 帶有 Si 光電二極管、CMOS 二極管陣列光譜儀和快門的 BiTec 傳感器
4) 帶快速放大器的光度硅光電二極管
5) 微處理器
6) 顯示
7) 控制按鈕
8) USB 2.0 接口
9) 光入射

具有精確余弦視場功能的BTS256-EF測光表

BTS256-EF 閃爍測量（FFT 和最大頻率）

BTS256-EF 閃爍測量（時間圖）

BTS256-EF 閃爍測量（閃爍百分比、閃爍指數、閃爍頻率）

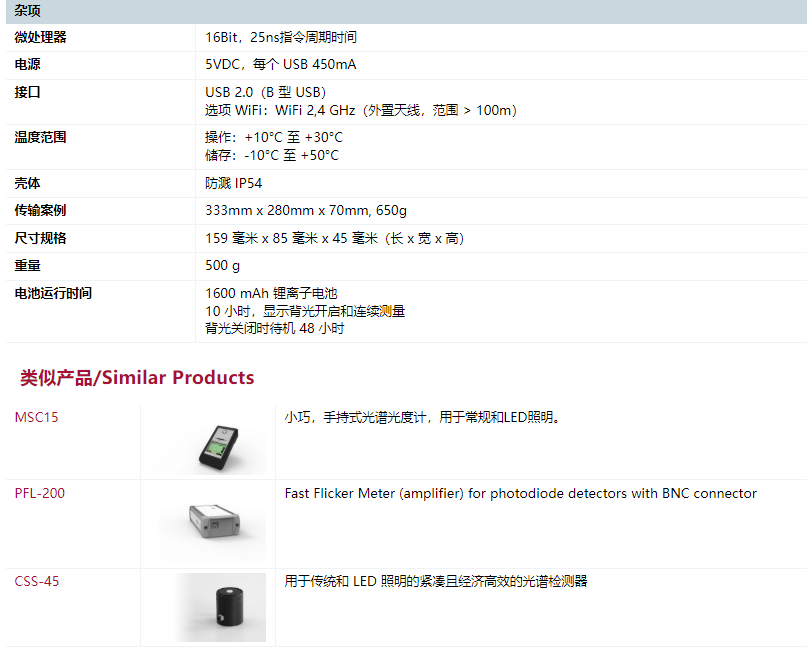

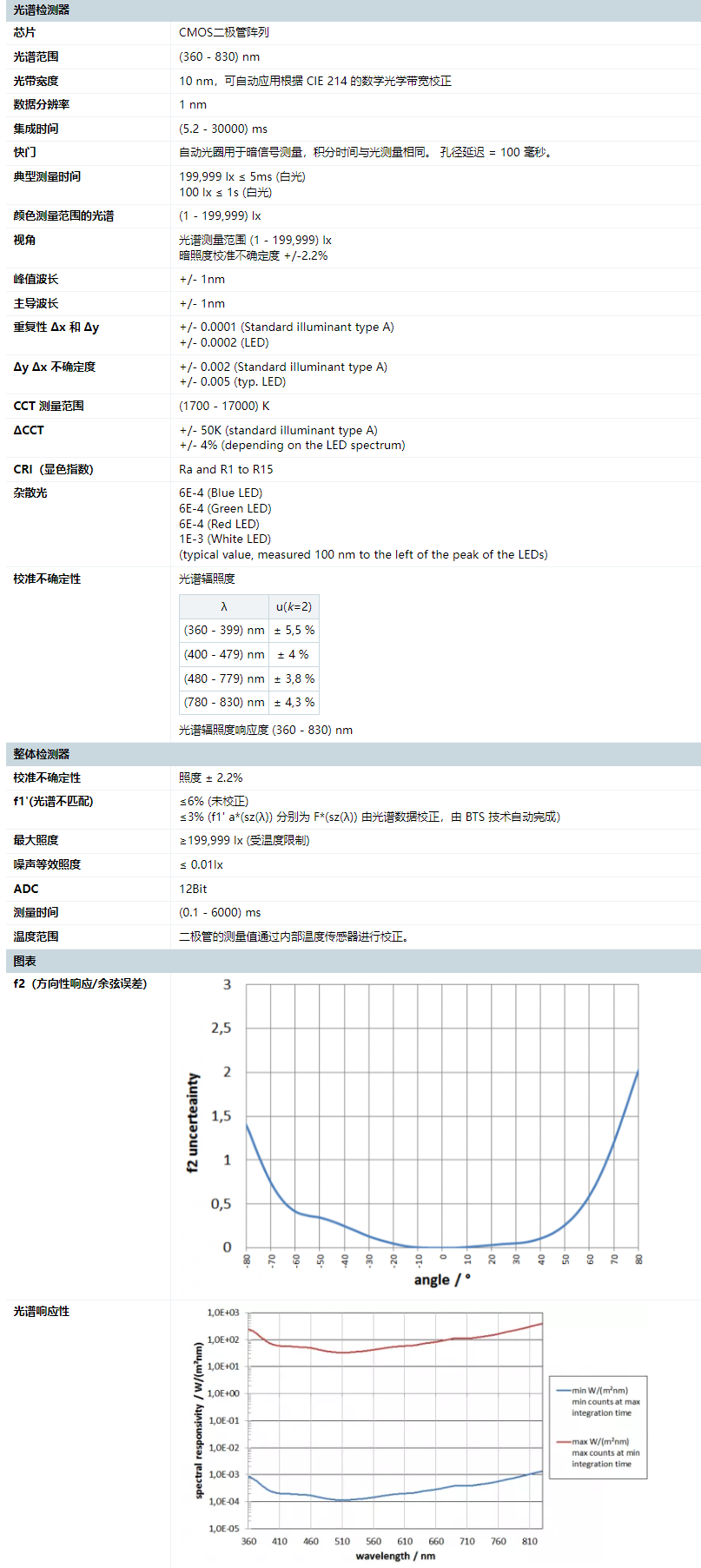

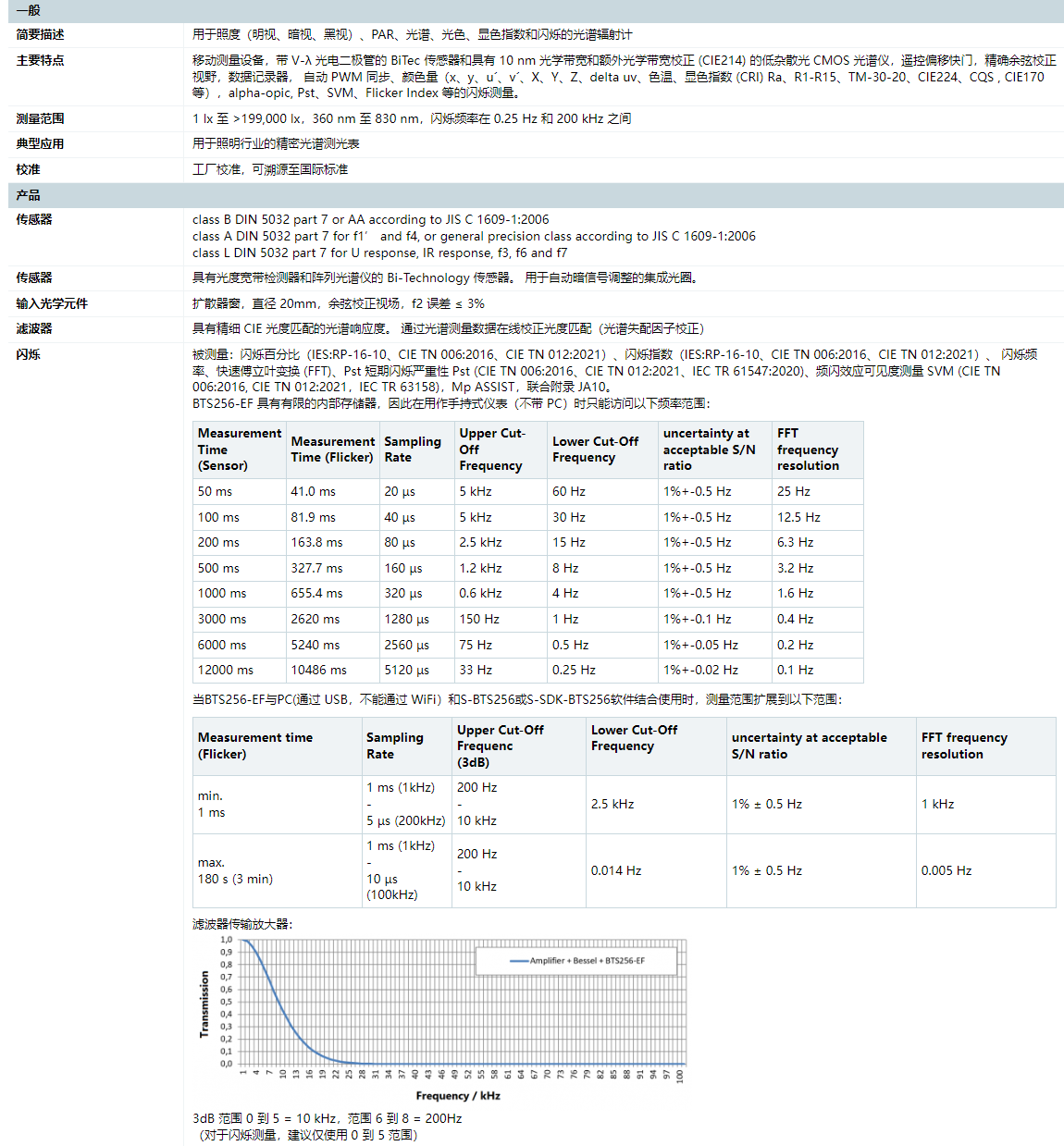

規格：
