TR-9600

高速、短上升時間數據記錄器光度計（瞬態記錄器電流放大器）
1μs 或 100ns 上升時間實驗室設備，用于記錄單次閃光、閃光序列或調制光的時鐘強度進度讀數
計算脈沖數據，如峰值強度、脈沖長度、脈沖半寬、脈沖能量和脈沖重復率等。
基于瞬態記錄儀
10 MS 樣本/秒

用于光脈沖形式分析的高速數字數據采樣器
TR-9600 光度計設計用于對頻率調制光源和單脈沖閃爍光源進行脈沖定位分析。

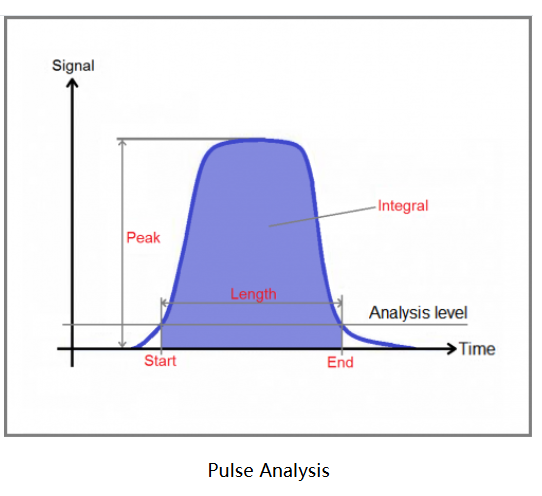

完整的脈沖形式和脈沖數據分析
脈沖位置形狀
以絕對光測量單位表示的峰值功率
脈沖寬度和脈沖半寬度
單脈沖能量
脈沖重復率
100 ns 或 1 μs 上升時間放大器
TR-9600 模擬信號放大器的上升時間為 1 μs (TR-9600-1) 或 100 ns (TR-9600-2 *)。電流電壓放大器的增益分為十級，可實現最佳可調信噪比。

10 兆采樣/秒 ADC
高速模數轉換器（ADC）可將模擬信號數字化，采樣率高達 10 兆采樣/秒，用于高時間分辨率測量。其 12 位分辨率高于一般數字示波器的 8 位分辨率。

具有 100 ns 采樣率和預觸發功能的高速瞬態記錄器
數字數據存儲在高速存儲介質中，該介質設計為瞬態記錄器，采樣率高達每秒 1000 萬個樣本或每 100 ns 一個樣本。瞬態記錄器的預觸發功能可在觸發事件發生前存儲測量數據。內存中可存儲 200 萬個樣本。

具有 100 ns 采樣率和預觸發功能的高速瞬態記錄儀
數字數據存儲在高速存儲介質中，該介質被設計為瞬態記錄器，采樣率高達每秒 1000 萬個樣本或每 100 ns 一個樣本。瞬態記錄器的預觸發功能可在觸發事件發生前存儲測量數據。內存中可存儲 200 萬個樣本。

通過 RS232 或 IEEE488 和觸發 I/O 接口進行遠程操作
該設備可通過 RS232 和 IEEE488 接口進行遠程控制操作。BNC 連接器可用于觸發信號輸入和輸出，或與具有 TTL 信號功能的外部設備配合使用。

軟件
TR-9600 隨附基于 Windows 的軟件，提供通過 RS232 或 IEEE488 接口進行遠程控制脈沖波形測量和分析所需的所有功能。

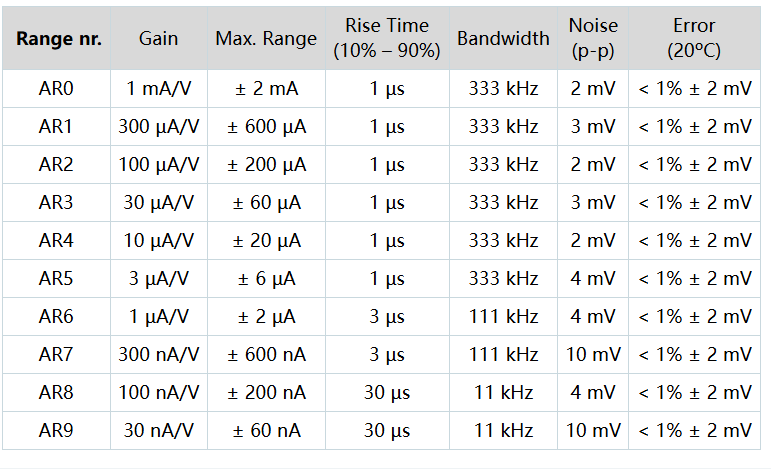

帶光檢測器的測量范圍規格
TR-9600 光度計結合光探測器的測量范圍由光度計的測量范圍規格和探測器頭的響應率計算得出，如下所示：

示例 輻照度探測器的典型響應率為 3 nA/(W/cm2)：

最大可測量輻照度（范圍 0）： 2 mA / 3 nA/(W/cm2) = 6,666,666 W/cm2

噪聲等效輻照度（范圍 9）： 10 mV = 0.3 nA = 10 W/cm2
最小可測量輻照度（范圍 0）： 10 w/cm2 * 50（按用戶指定的信噪比）= 500 w/cm2
