德國Gigahertz Optik,光度傳感器,VL-370紫外傳感器,用于測量紫外線輻射輻照度的測量頭,紫外線-3701
探測器
測量頭包含一個或多個光電二極管。每個傳感器都設計有預期被測物所需的光學校正濾光片，以及擴散器、光學元件、積分球或其他光學元件。測量頭在 Gigahertz Optik GmbH 的校準實驗室中以絕對尺寸進行校準。
紫外線-3701
用于測量紫外線輻射輻照度的測量頭，單位為 W/m2。特點：光譜靈敏度315-400nm（UV-A），余弦視場功能，適用于光度計和信號放大器，校準證書。

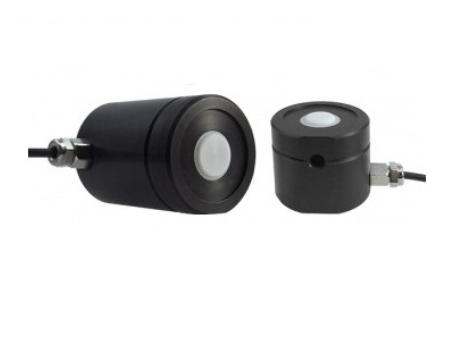

高靈敏度一體式 UV 傳感器
| 型 | 照片 | 測量變量 | 光譜功能 | 光譜范圍 / nm | 典型靈敏度 | 輸入光學元件/尺寸 （mm） | 言論 | |
|---|---|---|---|---|---|---|---|---|
| 紫外線-3701 |  | 輻照度 （W/m2） | UV-A 型 | 紫外線-A 315-400 nm | 4 nA/（寬/平方米） | 11mm? 擴散器 | CIE / DIN 定義的 UV-A 范圍 | |
| 紫外線-3702 | | 輻照度 （W/m2） | UV-B 抗體 | 紫外線 B 280-315 納米 | 1.7 nA/（寬/平方米） | 11mm? 擴散器 | CIE / DIN 定義的 UV-B 范圍 | |
| 紫外線-3703 |  | 輻照度 （W/m2） | UV-C 紫外線 | 紫外線-C （200）250-280 納米 | 2 nA/（寬/平方米） | 11mm? 擴散器 | CIE / DIN 定義的 UV-C 范圍 | |
| 紫外線-3710 |  | 輻照度 （W/m2） | UV-A 型 | 紫外線-A （320 – 400） 納米 | 7 nA/（寬/平方米） | 11mm? 擴散器 | 替代 UV-A 范圍（例如非生物應用） | |
| 紫外線-3711 | | 輻照度 （W/m2） | UV-B 抗體 | 紫外線-B 280-320 nm | 3 nA/（寬/平方米） | 11mm? 擴散器 | 替代 UV-B 范圍（例如非生物應用） | |
| 紫外線-3711-308 |  | 輻照度 （W/m2） | 紫外線 B 308nm | UV-B 308 納米 | 3 nA/（寬/平方米） | 11mm? 擴散器 | 用于準分子源的 UV-B 檢測器 | |
| 紫外線-3716 | | 輻照度 （W/m2） | UV-A 型 | 紫外光-A 305-400 nm | 10 nA/（寬/平方米） | 11mm? 擴散器 | 替代 UV-A 范圍，眼睛安全。 | |
| 紫外線-3717 | | 輻照度 （W/m2） | UV-A，可見盲 | 紫外線-A （325 – 400） 納米 | 1 nA/（寬/平方米） | 11mm? 擴散器 | 可見輻射的低串擾 | |
| 紫外線-3718 | | 輻照度 （W/m2） | 窄帶 UV-C | 紫外線-C 254 nm | 2 nA/（寬/平方米） | 11mm? 擴散器 | 用于高強度 UV-C 254nm 輻射 | |
| 紫外線-3719 | | 輻照度 （W/m2） | 寬帶 UV | 紫外線 250 nm – 400 nm | 1.9 nA/（寬/平方米） | 11mm? 擴散器 | 廣譜紫外線敏感性 | |
| 紫外線-3720 |  | 輻照度 （W/m2） | 紫外線-BC | 紫外線 240 nm – 320 nm | 260 帕安/（寬/平方米） | 11mm? 擴散器 | UV-B 和 UV-C 靈敏度 | |
| 紫外線-3725 |  | 輻照度 （W/m2） | 窄帶 UV-C | 紫外線-C 254 nm | 2 nA/（寬/平方米） | 11mm? 擴散器 | 在空氣消毒中的應用 | |
| 紫外線-3726 | | 輻照度 （W/m2） | UV-C 紫外線 | 紫外線 240 nm – 320 nm | 50 微安 / （W / cm2） @254 納米 | 11 mm ? 擴散器 | 低壓汞燈 （254 nm） 和紫外 LED （250-300 nm） | |
| 紫外線-3727 |  | 輻照度 （W/m2） | UV-C / B （200 – 310 納米） | 紫外 200 nm – 310 nm | 57.5 微安 / （W / cm2） @254 納米 | 19.2 mm ? 擴散器 | 準分子燈 （222nm）、低壓汞燈 （254 nm） 和紫外 LED （250-300 nm） | |
| UV-37 與 SRT-M37-L-UV |  | 光束密度 （W/（m2sr）） | 取決于測量頭 | 用于 UV 測量頭的附件光學元件 直徑 22.4 毫米;1°、2°、5° 或 10° FOV 發散 |
UV-3701 檢測器的光譜靈敏度覆蓋了 315 nm 至 400 nm 的 UV-A 光譜范圍。
通用型光學輻射探測器
UV-37 系列探測器主要用于測量多色輻射源光譜窗口內的紫外線輻照度。多層濾光片用于將光電接收器的光譜靈敏度調整到所需的帶通函數。計算機模擬的濾光片功能在指定的光譜窗口內提供最佳的寬帶輻射靈敏度。
預老化組件
所有光學組件，包括光電二極管，都經過紫外線輻射預老化，以提高長期穩定性。
Cosine Field of View 函數
探測器的視場函數與余弦相適應，由測量頭的散射盤產生
高動態
UV-37 傳感器專為實現最高靈敏度而設計。盡管如此，這些檢測器也適用于高強度應用。這是由于光電二極管與 Gigahertz-Optik GmbH 的驗光儀和信號放大器結合使用時具有較大的可用動態范圍而實現的。最大可測量輻照度僅受光電二極管的最大允許信號電流和探測器的最高工作溫度的限制。
緊湊型外殼
UV-37 探測器內置在直徑為 37 mm 的黑色陽極氧化鋁外殼中。擴散器橫向被陰影環覆蓋，該陰影環優化了平坦入射角的余弦視場函數。側面的 M6 螺紋孔非常適合緊固。圓周 V 型槽使其可以與 SRT-M45/37-B 適配器一起使用，SRT-M37-L 系列的附件光學元件可以連接到該適配器上。這擴大了 RW-37 測量頭的應用范圍，包括輻射測量。
可追溯的校準
每個探測器都提供了其輻照度、以 W/m2 和/或 W/cm2 為單位的靈敏度以及相對光譜靈敏度的校準。作為使用寬帶參考燈進行標準校準的替代方案，提供了使用單色或特定應用發射器的可選校準。校準及其可追溯性在每個探測器隨附的校準證書中得到確認。
